霍尔传感器在燃气热水器水流量传感器中的应用
近年来，家用燃气热水器市场发展迅猛。随之而来的，是日益受到消费者重视的燃气使用安全问题。目前，在很多家用燃气热水器中，都安装有水量传感器，而水流量传感器的正常使用，与其内置的霍尔传感器的检测方式脱不开关系。所以，本文小编便来为您简单介绍一下燃气水流量传感器中霍尔传感器检测的相关原理及应用。

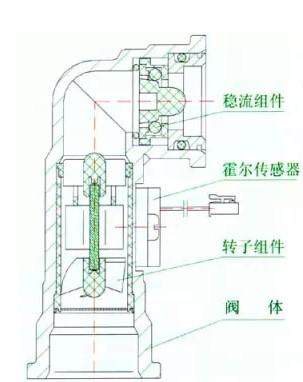

燃气热水器水流量传感器结构图，资料图
家用燃气热水器工作用原理是，经过水气联动装置或水量传感器装置，然后推动微动开关开启电磁阀再点火，或通过霍尔传感器传至电脑板点火燃烧。水流量传感器是燃气热水器中非常重要的元件，主要由铜阀体、水流转子组件、稳流组件和霍尔传感器组成。
一般来说，霍尔传感器被装在燃气热水器的进水端，用于检测进水流量的大小及通断。
霍尼韦尔SS361CT高灵敏度霍尔效应数字式位置传感器
当水流通过水流转子组件时，磁性转子转动并且转速随着流量的变化而成线性变化，霍尔传感器输出相应的脉冲信号，反馈给控制器，由控制器判断水流量的大小，进行调控比例阀电流大小，从而通过比例阀控制气量大小，避免燃气热水器在使用过程中出现夏暖冬凉现象。而且，在霍尔传感器反馈信号给控制器后，还可判断出水流量的大小，并根据燃气热水器的机型不同，选择最佳的启动流量，实现超低压启动。
另外，由于霍尔传感器是利用霍尔元件的霍尔效应原理，来直接或间接检测磁性物理量的。当它被置于一定磁场时，且给霍尔元件正极串入负载电阻，同时通入控制电压，使电流方向与磁场方向正交。这样，当水通过涡轮开关壳时，推动磁性转子转动，产生不同磁极的旋转磁场，切割磁力线，产生高低脉冲电平，再利用霍尔传感器元件进行隔离检测。由于霍尔传感器的输出脉冲信号，与磁性转子的转速成正比关系，转子的转速又与水流量大小成正比关系，因此使得燃气热水器的启动与水流量大小有关。
