想要设计自己的芯片？Google Silicon计划帮你圆梦
Google Hardware Toolchains团队推出的Silicon计划能够协助开发者与社群通过Open MPW，免费将开源IC设计上传至平台并交付生产。
本文引用地址：http://www.eepw.com.cn/article/202206/435377.htm开源软件与硬件最大的差别之一，就在于“生产”阶段，开源软件的社群大多利用GitHub、GitLab等平台管理程序代码，成员只需下载程序代码并编译，就能让程序开始运行。
然而开源硬件的生产就不像软件那么简单，所以大多的项目都聚焦于通过3D打印机制作物品，如果是要生产开源IC或芯片，难度可能会让许多开发者打退堂鼓。
Google Hardware Toolchains团队推出的Silicon计划将有望改善这个窘境，Google自2020年11月起与Skywater Technologies合作，将SKY130制程的PDK（Process Design Kit，制程设计套渐）开源，致力为所有开发者开源芯片的生产方案，并通过开源和可投入生产的PDK改变定制化芯片产业与学术界的生态，让开发者可以自由设计芯片并回避NDA（Non-Disclosure Agreement，保密协议）与使用限制，研发人员也能轻松分享研究成果，并通过EDA（Electronic Design Automation，电子设计自动化）工具维持芯片设计与芯片厂的制程高度集成。
这项计划使用的SKY130制程，属于130nm的成熟制程节点，在性能、功耗与制造成本之间取得不错的平衡，并可在设计中混合搭配模拟模块（Analog Block）与数字逻辑（Digital Logic）等组件，并可较先进制程提供更具弹性且快速的生产速度，除了低价优势外，也可节省修正错误、设计优化所引发的时间与财务成本。

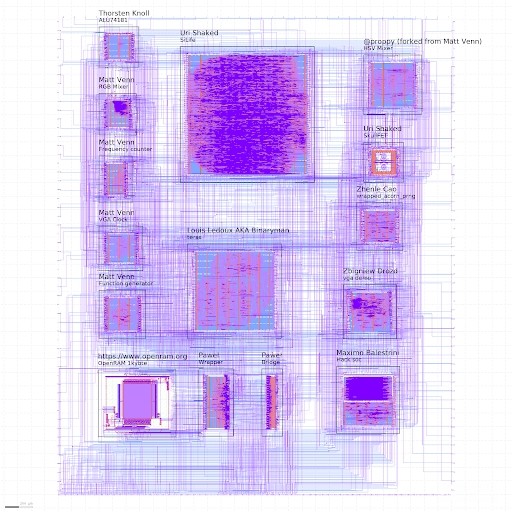

Google Silicon计划提供开发者设计、制作定制化芯片的平台。
毕竟芯片开发不像软件开发那么容易，通过平台协助可以大幅降低开发难度。
Google也表示，免费、开源、社群协作等方式改变了开发软件的流程，并相信这个趋势也会发生在定制化加速运算单元，所以硬件开发者应该互相帮助，并站在彼此的成果上爬得更高，而不在重新发明轮子之间相互竞争、白废时间。
在Build Custom Silicon with Google网站中，开发者取得多种不同工具，并依自身程度参阅各种教学文件。
该网站提供的工具包含。
Skywater PDK：对应SkyWater Technology Foundry 130nm制程的开源制程设计组件。
OpenLane：可以将RTL（Register-Transfer Level，托管器传输级）模型转自动换为GDSII文件格式的工具，以完成ASIC（Application Specific Integrated Circuit，特殊应用积体电）实例。
XLS：HLS（High-level Synthesis，高端综合）工具链。
Bazel Rules HDL：支持Yosys、Verilator、OpenROAD等开源工具，与Verilog、VHDL、Chisel、nMigen硬件描述语言（Hardware Description Language，HDL）的Bazel自动化工具规则。
Verible：集成语法分析（Parser）、Style-Linter、Formatter等功能的SystemVerilog语言开发工具。
CFU Playground：为单片机设计、支持运算程序代码（Opcode）的TensorFlow Lite加速运算框架

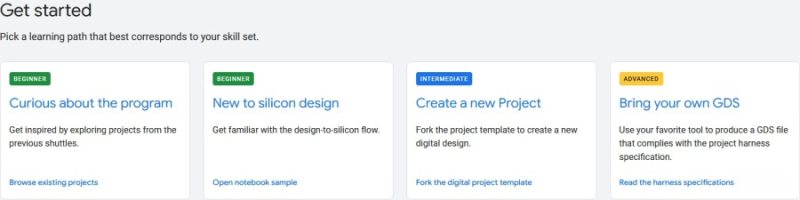

Build Custom Silicon with Google网站提供多种开发工具。
开发者也可以根据自身程度参阅各种教学文件。
Google的合作伙伴Efabless宣布于2022年6月8日接受MPW-6 shuttle开源项目，Google也表示对社群所开创的各种项目保持高度期待。
