网络耦合器ETH-NAT，为PLC预留网口的神器
虽然北辰的网络耦合器ETH-NAT是为PLC数据采集和信息化应运而生的，但是好多客户使用后发来反馈，说自从用上了ETH-NAT，就深深的爱上了它，客户在深入了解了该款产品的性能和特点后，都称它是为PLC预留网口的一款神器，能为他们解决一些实际问题，我们对他们表示衷心的感谢，为此也感到十分的欣慰！
说到这里，有的朋友可能不太明白或者还有疑问，ETH-NAT真的这么神奇么？下面就让我给您分析分析，说道说道。
（1）好多项目在做预算或出厂时根本就没有考虑到日后有信息化的需求。同一个车间摆放着很多电柜，每台电柜的PLC的IP地址都是相同的。这些设备需要接入MES系统（MES专用IP，区别于PLC初始 IP），就需要为PLC开辟新的网段和IP地址。
（2）从安全因素考虑，亦或从保护PLC程序和知识产权的因素考虑，设备商或PLC柜提供商不愿公开PLC的密码和程序，也不愿意配合修改PLC的程序和IP，因此修改PLC的IP以满足信息化的需求就无从谈起。
（3）设备用户为了保障生产，杜绝设备（PLC）停电、停机、停产的情况发生。
（4）不能直接访问PLC的其它情形。

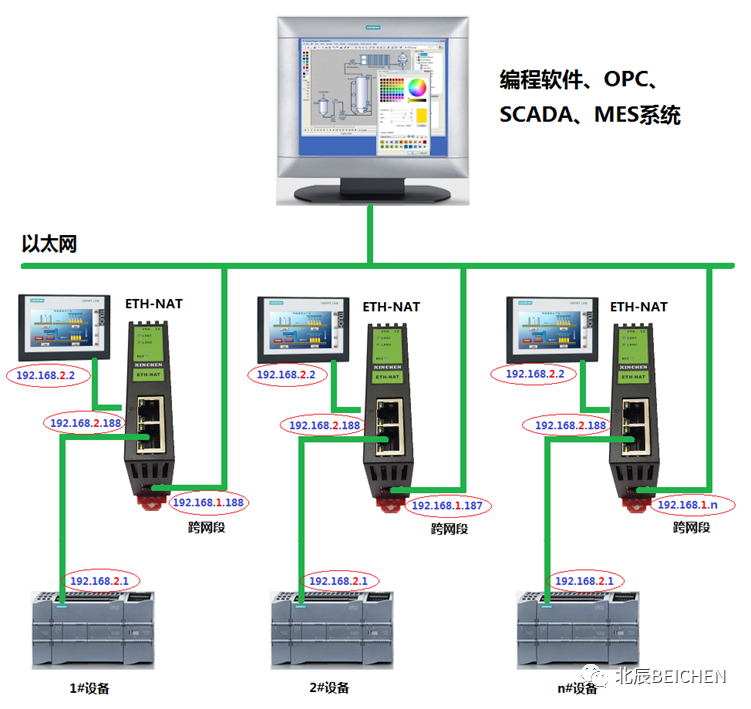

认识到了以上几种情况给信息化造成的困难后，您大概就明白为什么在出厂前要为PLC柜配上网络耦合器了，这可以说是未雨绸缪，也可以说是先见之明。以下是网络耦合器ETH-NAT针对上述情况（1）的解决方案。
看了上面的应用拓扑，您大概明白了，网络耦合器原来是能为PLC预留了一个可以任意设置IP地址的网口！这可不是类似交换机的预留网口哦，因为交换机的预留网口的IP地址不能修改。讲得更直接一点，ETH-NAT就是一款IP地址转换器，它可以实现NAT的地址转换的功能，即可将LAN1所连PLC设备的IP地址和端口号，映射到LAN2口的IP地址和端口号，解决了现场设备无法修改IP地址的问题！

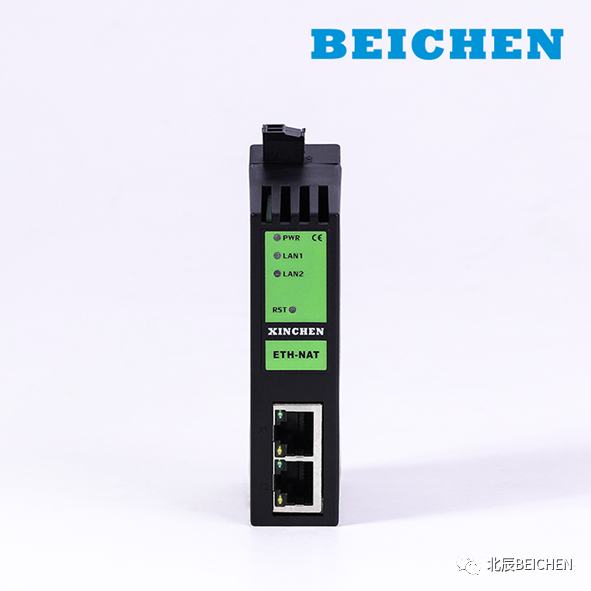

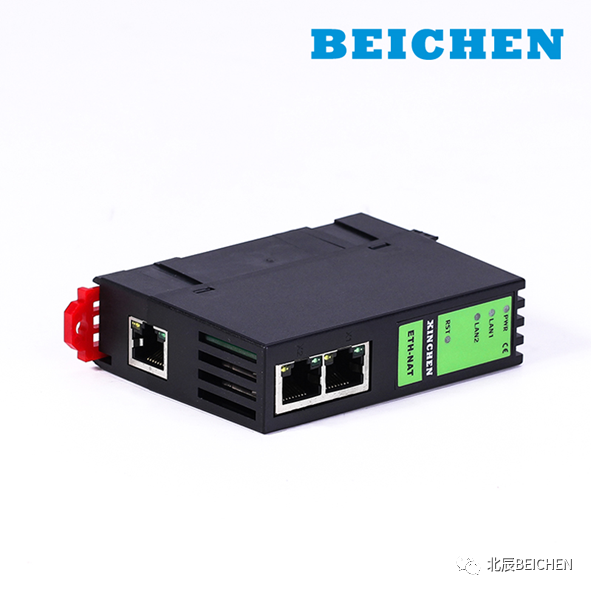

如上图，ETH-NAT的LAN1为双端口的RJ45，具备交换机功能（双网口的意思即不占用PLC的通讯网口），此端口连接PLC，原先插在PLC网口上的触摸屏或SCADA也插LAN1；LAN2为单端口RJ45，可以连接上位机或MES系统。通过LAN2口对PLC进行程序上下载和上位软件监控，都是可行的。
【ETH-NAT的设置】

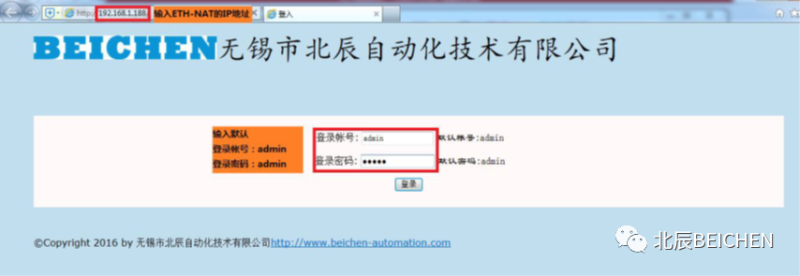

ETH-NAT集成WEB服务器，可以通过网页设置设备参数和运行诊断。

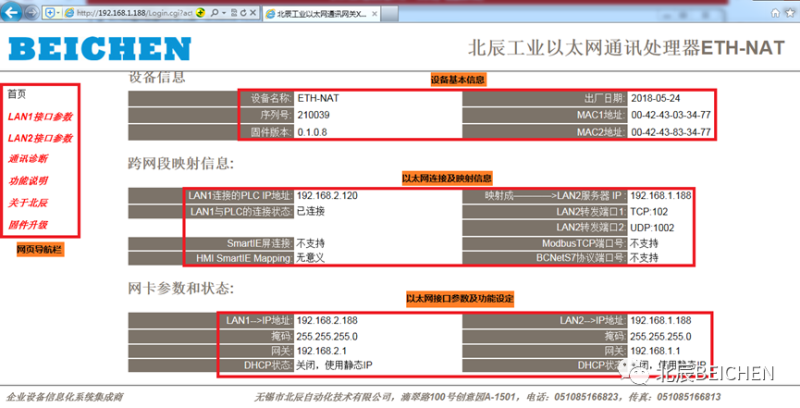

设置完LAN1、LAN2的参数后，下载参数，可以看到ETH-NAT的首页信息。
BCDevice搜索和诊断工具进行配置，BCDevice可以同时搜索网络上多个ETH-NAT，并分别进行设置和诊断。

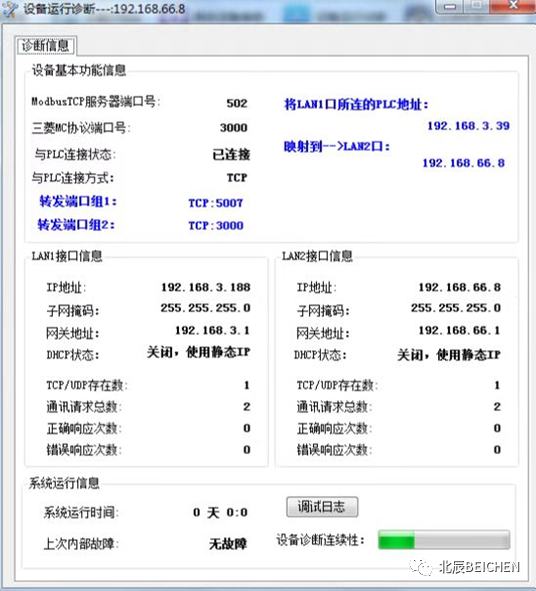

设置完LAN1、LAN2的参数后，下载参数，可以看到设备运行诊断的信息。
还有同时支持4台网口PLC的IP地址转换的模块ETH-4NAT哦！

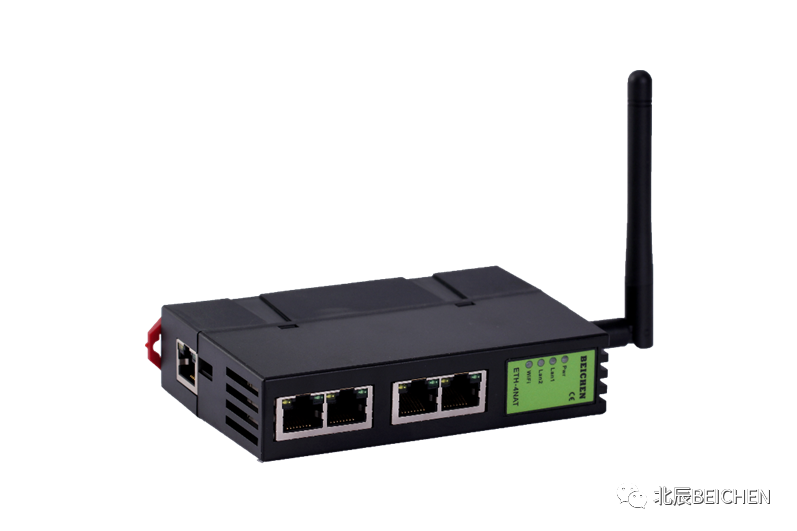

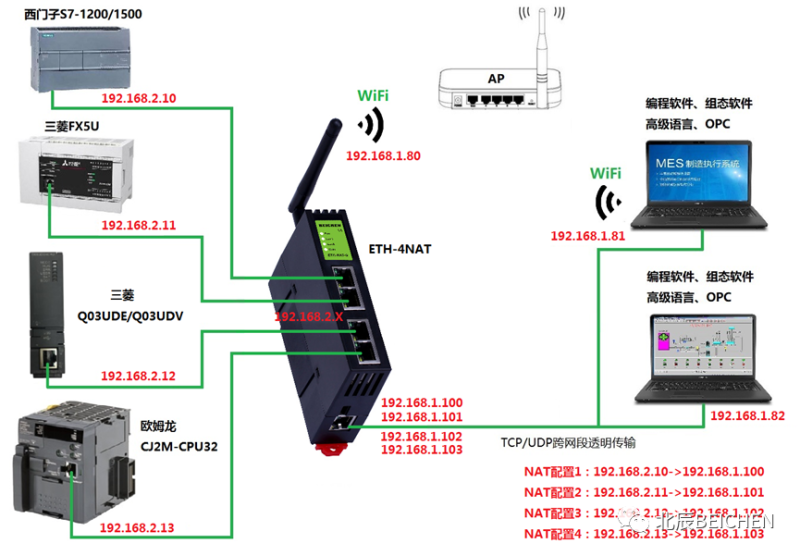

ETH-4NAT具备三个物理性接口，LAN1口为四个RJ45接口，具备交换机功能，主要用于连接PLC；LAN2口为单端口RJ45，主要用于上位机的连接。WiFi接口为外置天线，用于连接上位机。以下是ETH-4NAT的应用拓扑。
ETH-4NAT可以同时实现4路NAT的地址转换的功能，即可将LAN1所连PLC设备，映射到LAN2口或WiFi接口的任意IP地址，解决了现场设备无法修改IP地址的问题。简单来说，它具备交换机、跨网段、多个NAT端口映射、多客户端、WiFi连接的强大功能。其参数设置方法和ETH-NAT类似，这里不再重复介绍。
