ADI公司低抖动频率合成器支持GSPS数据转换器方案实现优异性能

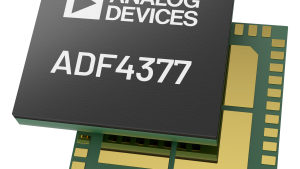

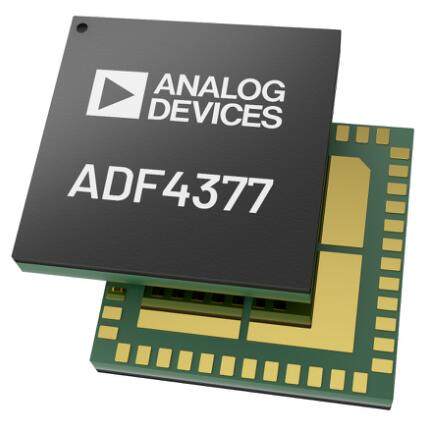

Analog Deviceswww.cechina.cn, Inc. (ADI)推出一款针对高性能超宽带数据转换器和同步应用的800MHz至12.8GHz频率合成器ADF4377。这款频率合成器通过提供超干净时钟源来驱动信号采样过程控制工程网版权所有，从而实现出色的信噪比性能。基于ADF4377，新一代宽带接收器和发送器可以利用更高水平的动态范围www.cechina.cn，从而提高接收器灵敏度和发送器频谱纯度。ADF4377频率合成器的归一化带内相位噪声低至-239dBc/Hz控制工程网版权所有，归一化1/f噪声低至-147dBc/Hz控制工程网版权所有，宽带压控振荡器(VCO)本底噪声为-160dBc/Hz控制工程网版权所有，由此实现了低于18fs rms的抖动水平，从而获得如此出色的性能。
下载数据手册、申请样片和订购评估板，通过在线技术支持社区EngineerZone联系工程师和ADI产品专家等经上服务。
ADF4377频率合成器适用于需要多个数据转换器或混合信号前端(MxFE)数字化仪协同工作的应用，例如雷达、仪器仪表、宽带接收器等。ADF4377大大简化了对齐和校准程序，允许多组数据转换器以彼此精确对齐的时序进行信号采样，这对新一代超宽带多通道系统的运行至关重要。该性能通过如下特性实现：
自动参考输出同步。
不同过程（器件间3ps）、电压和温度(0.03ps/C)下的输出延迟参考具有超高匹配度。
亚皮秒、无抖动的输出延迟参考调整能力(+/- 0.1ps)。
这些特性使得多芯片时钟和SYSREF对齐精准且可预测。ADF4377频率合成器与一个负责分配成对参考和SYSREF信号的IC配合使用，即可支持JESD204B和JESD204C子类1解决方案。ADF4377集成了所有必要的电源旁路电容，节省了紧凑电路板上的占板面积。
ADF4377主要特性：
输出频率范围：800 MHz至12.8 GHz
抖动 = 18 fs rms（积分带宽：100 Hz至100 MHz）
宽带本底噪声：-160 dBc/Hz @ 12 GHz
PLL规格：
o-239 dBc/Hz：归一化带内相位本底噪声
o-147 dBc/Hz：归一化带内1/f噪声
o鉴相器频率：最高500 MHz
输出延迟规格参考：
o器件间标准差：3 ps
o温度漂移： 0.03 ps/℃
o多芯片输出相位对齐
