苹果AR和VR专利提出基于反射镜的场景摄像头解决方案

传感器专家网 20200410

  • 混合现实
  • 场景摄像头
  • 光学反射镜
在日前由美国专利商标局公布的一份专利申请中，苹果就描述了一项基于反射镜的场景摄像头发明。文件描述了关于场景摄像头的各种体现。例如，场景摄像头可用于混合现实或虚拟现实系统中的视频透视组件。

光学反射镜对于沉浸式现实系统而言十分重要。在日前由美国专利商标局公布的一份专利申请中，苹果就描述了一项基于反射镜的场景摄像头发明。

文件描述了关于场景摄像头的各种体现。例如，场景摄像头可用于混合现实或虚拟现实系统中的视频透视组件。

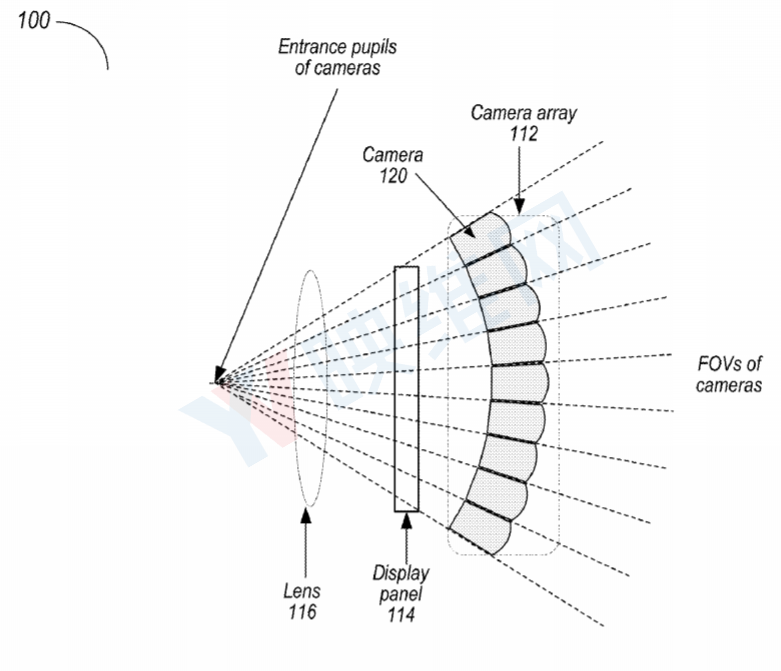

在传统的视频透视组件中，一个或多个场景摄像头可安装在前端。但通常情况下，场景摄像头的入瞳/场景摄像头的视点（POV）与用户眼睛的POV实质上为偏离，亦即不同于用户眼睛的POV。

对于发明所描述的场景摄像头配置，苹果表示可以将摄像头的入瞳成像在更接近于用户眼睛的位置，从而至少部分地修正摄像头的POV并更接近于用户眼睛的POV。

在本发明的实施例中，场景摄像系统可以包括反射镜和摄像头，所述反射镜捕捉来自场景反射的光线。通过反射镜反射光线，摄像头的入瞳可以成像在更靠近用户眼睛的位置，从而能够更准确地呈现用户的视点。

在一些实施例中，可以提供两个水平布置的镜子，第一(顶部)反射镜将光线从FOV的上部区域反射到一个或多个摄像头，第二(底部)反射镜将光线从FOV的下部区域反射到一个或多个摄像头。这两个反射镜可以是平直、弧形或分段。

在一些实施例中，可以为每个眼睛提供两个摄像头，其中一个摄像头捕捉由第一反射镜反射的光，另一个摄像头捕捉由第二反射镜反射的光。

声明：转载此文是出于传递更多信息之目的。若有来源标注错误或侵犯了您的合法权益，请与我们联系，我们将及时更正、删除，谢谢。
