TPS63901是采用 WCSP 封装、具有 75nA 工作 IQ 的 5.5V 降压-升压转换器
产品详情
描述：
TPS63901 器件是一款高效AO3406同步降压-升压转换器，具有极低的静态电流（典型值为 75 nA）。该器件具有 32 个用户可编程输出电压设置，范围为 1.8 V 至 5 V。
动态电压调节功能允许应用在运行期间在两个输出电压之间切换；例如，通过在待机操作期间使用较低的系统电源电压来节省电力。
凭借其宽电源电压范围和可编程输入电流限制（1 mA 至 100 mA 和无限制），该器件非常适合与 3S 碱性电池、1S Li-MnO 2或 1S Li-SOCl 2等各种初级电池一起使用，以及二次电池类型。
高输出电流能力支持常用的射频标准，如 sub-1-GHz、BLE、LoRa、wM-Bus 和 NB-IoT。
特性：
●1.8V 至 5.5V 输入电压范围
●1.8V 至 5V 输出电压范围（100mV 步长）
○可使用外部电阻器进行编程
○SEL 引脚在两个输出电压预设之间切换
●> 400mA 输出电流，适用于 V I ≥ 2.0 V，V O = 3.3 V
○可堆叠：并联多个设备以获得更高的输出电流
●在 10μA 负载电流下效率 > 90%
○75nA 静态电流
○60nA 关断电流
●单模操作
○消除降压、降压-升压和升压操作之间的模式转换
○低输出纹波
○出色的瞬态性能
●强大的操作特性
○集成软启动
○具有八种设置的可编程输入电流限制（1 mA 至 100 mA 和无限制）
○输出短路和过温保护
●微小的解决方案尺寸
○小型 2.2μH 电感器、单个 22μF 输出电容器
应用：
●智能手表
●智能追踪器
●可穿戴电子产品
●医疗传感器贴片和病人监护仪
●智能电表和传感器节点
●电子智能锁
●工业物联网（智能传感器）和窄带物联网
参数：
拓扑：降压-升压
输入电压 (最小值) (V)：1.8
输入电压 (最大值) (V)：5.5
输出电压 (最大值) (V)：5
输出电压 (Min) (V)：1.8
占空比 (Max) (%)：99
特征：可调电流限制、动态电压调节、使能、轻负载效率、预偏置启动、UVLO 固定
开关电流限制 (Typ) (A)：1.45
开关频率 (Min) (kHz)：0.004
Iq (典型值) (mA)：0.000075
输出 (最大) (A)：1
工作温度范围（℃）：-40 到 125

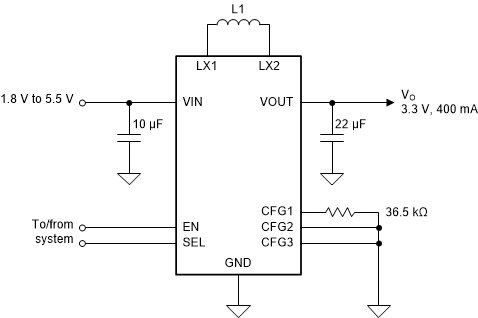

◆TPS63901 简化原理图
◆TPS63901 功能框图
