TAS5612LA是125W 立体声、250W 单声道、12V 至 34V 电源、PWM 输入 D 类音频放大器
产品详情
描述：
TAS5612LA 是一款基于 TAS5612A 的功能优化 D 类ADSP-BF532SBBCZ400功率放大器。
TAS5612LA 使用大型 MOSFET 来提高功率效率，并使用新颖的栅极驱动方案来降低空闲和低输出信号时的损耗，从而减小散热器尺寸。
独特的预削波输出信号可用于控制 G 类电源。这与 TAS5612LA 的低空闲损耗和高功率效率相结合，可实现行业领先的效率水平，确保超级“绿色”系统。
TAS5612LA 使用恒定电压增益。内部匹配的增益电阻器确保了高电源抑制比，输出电压仅取决于音频输入电压，并且没有任何电源伪影。
TAS5612LA 的高集成度使放大器易于使用；并且，使用 TI 的参考原理图和 PCB 布局可实现快速设计。TAS5612LA 采用节省空间的表面贴装 44 引脚 HTSSOP 封装。
特性：
●PurePath HD 集成反馈提供：
○0.05% THD 在 1 W 到 4 Ω
○> 65-dB PSRR（无输入信号）
○> 105-dB（A 加权）SNR
●用于控制 G 类电源的预削波输出
●由于使用 60mΩ输出 MOSFET，在全输出功率下效率 > 90% ，从而减小了散热器尺寸
●10% THD+N 时的输出功率
○125W 和 4Ω BTL 立体声配置
○PBTL 单声道配置中的 250W 和 2Ω
●1% THD+N 时的输出功率
○105W 和 4Ω BTL 立体声配置
○55W 和 8Ω BTL 立体声配置
●无点击和弹出式启动
●错误报告具有 UVP、过热和短路保护的自我保护设计
●与推荐的系统设计一起使用时符合 EMI 标准
●用于减小电路板尺寸的 44 引脚 HTSSOP (DDV) 封装
应用：
●DVD 接收器
●大功率条形音箱
●有源低音炮和有源扬声器
●迷你组合系统
参数：
音频输入类型：脉宽调制
建筑学：D类
扬声器通道（最大）：4
功率级电源 (Max) (V)：32.5
功率级电源 (Min) (V)：12
负载 (Min) (ohms)：4
输出功率（W）：125
信噪比 (dB)：105
总谐波失真 + N @ 1 kHz (%)：0.05
Iq (典型值) (mA)：22.3
控制界面：硬件
模拟电源 (Min) (V)：10.8
模拟电源 (Max) (V)：13.2
PSRR (分贝)：80
工作温度范围（℃）：0 到 125

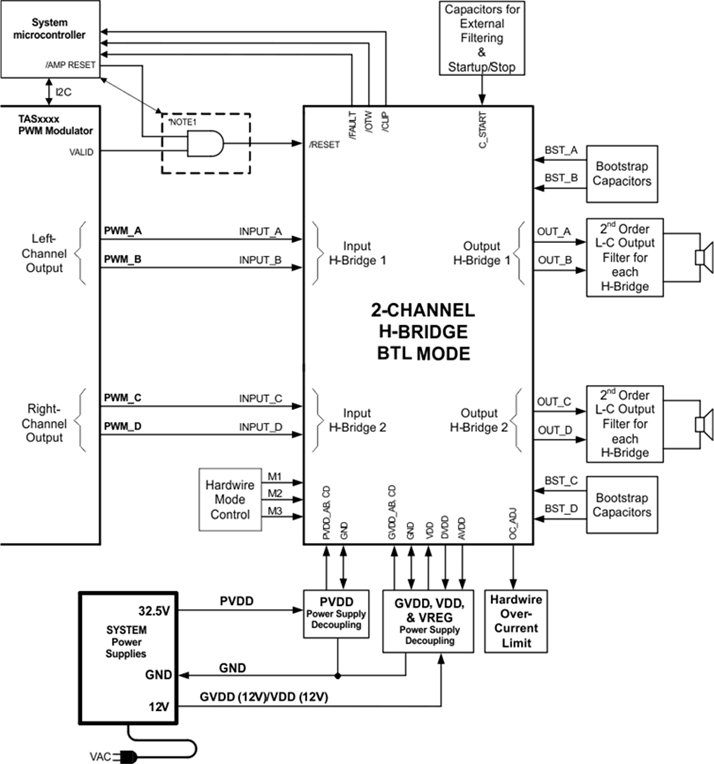

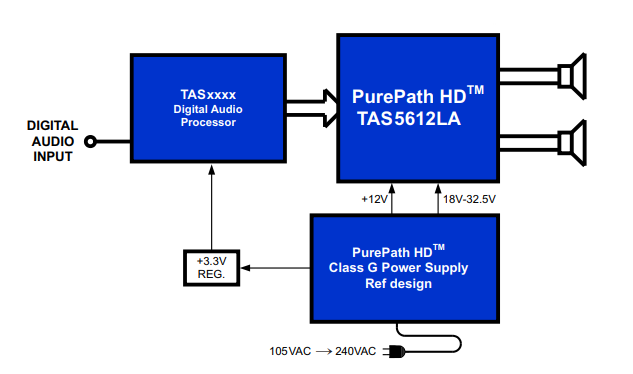

◆典型的 TAS5612LA 应用框图

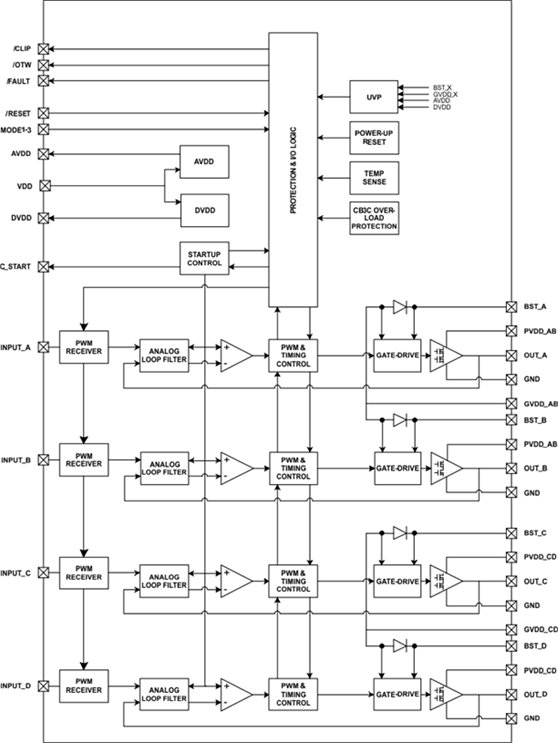

◆TAS5612LA 功能框图
