挑战又快又准绕线！是时候派出DS2伺服方案了

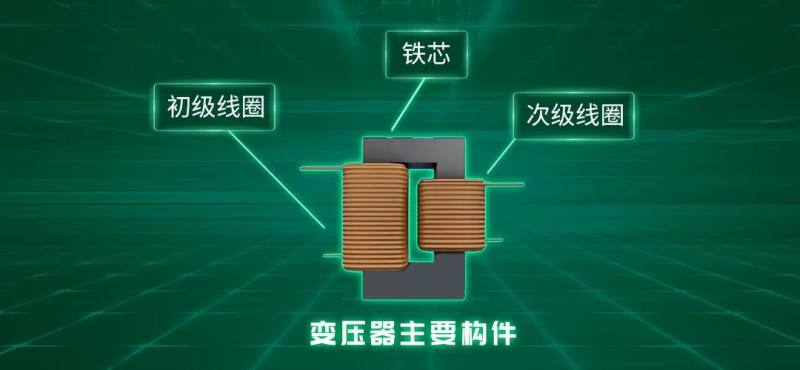

日常生活中，注意观察会留意到在电视机、收音机、电源开关中各式各样的变压器，常见的有应用于收音机作选频、级间耦合用中频变压器;用于各种家用电器变压的电源变压器;用于电源稳压的开关电源变压器。变压器是利用电磁感应原理来进行变换交流电压的一种器件，其主要构件包括初级线圈、次级线圈、铁芯。

　　变压通过线圈匝数变化来实现

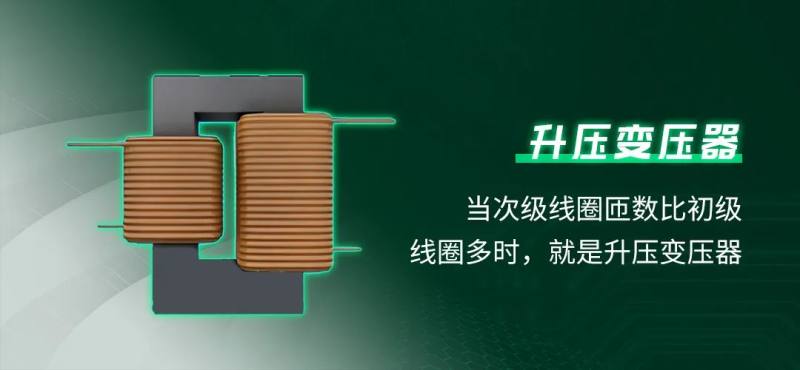

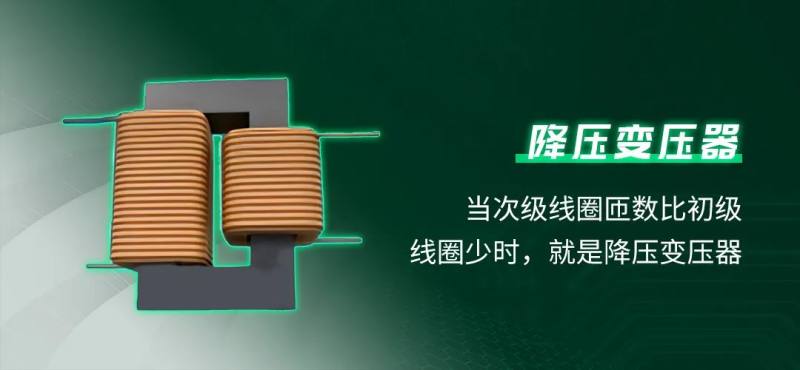

　　变压器最常见的是在电源里作为变换电压、隔离来使用。想要输出不同的电压，主要通过改变线圈的匝数比来实现，简单来说，初、次级线圈的电压比等于初、次级线圈的匝数比。

　　铜线缠绕有“神器”--绕线机

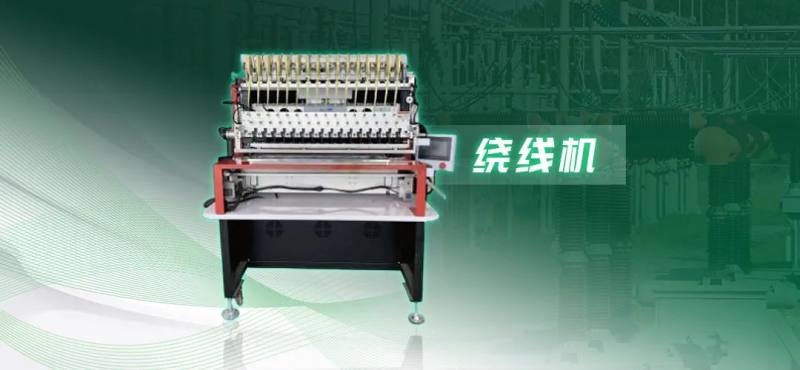

　　铜线圈的均匀分布对于变压器是至关重要的，铁芯上铜线缠绕一般由绕线机完成。绕线机是电子电器行业中广泛使用的一种重要加工生产设备，其用途是使用漆包铜线绕制电感线圈，多用于变压器、环形铁芯调压器、电流互感器等应用场景中。

　　绕线机是一种对速度、精度控制要求较高的机械设备，要求控制系统能够提供非常精确、平滑的线速度和灵活的换向能力，因此制造绕线机离不开高性能的DS2伺服方案。

　　绕线机“丝滑”运作流程

　　绕线机设备启动后，DS2伺服系统开始带动配线机构做回零动作，排线电机回原点，同时绕线电机转动到开始角位置。把线穿好引在排线轮上和绕线轴上，此时绕线电机启动持续运转，同时排线电机跟随排线进行缠绕，绘制的圈数达到设定的数值后，排线电机反向绕线，直到绕线的层数达到设定值，排线和绕线伺服系统停止。

　　DS2伺服方案强势打辅助，绕线机线圈缠绕又快又准

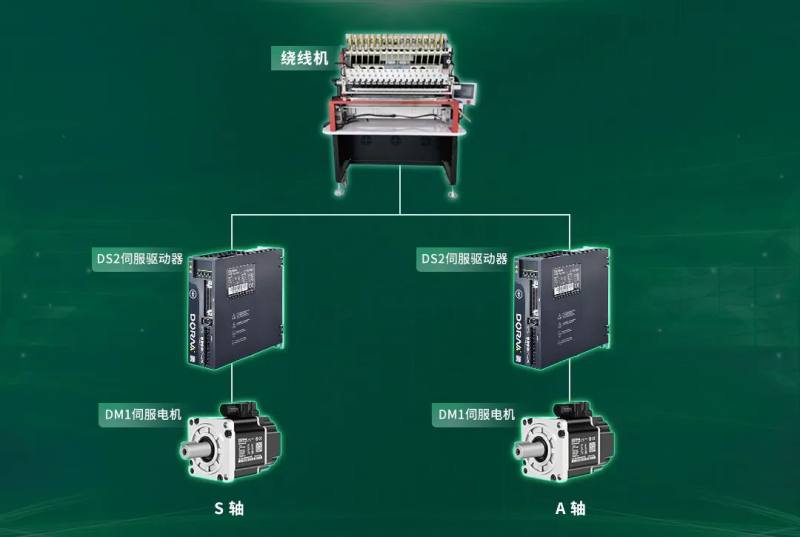

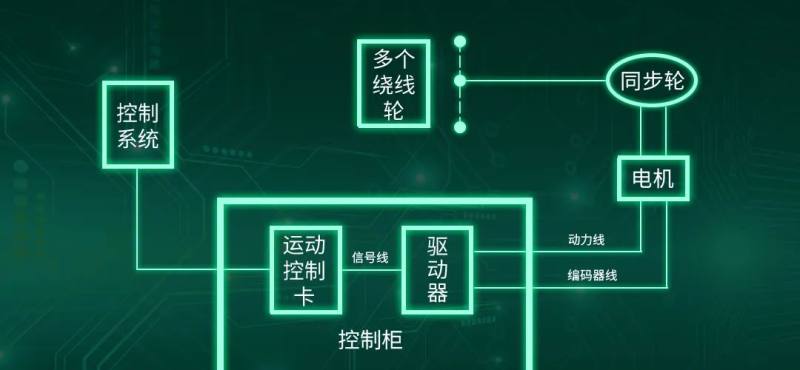

　　绕线部分绕线头由DS2伺服驱动器驱动和DM1伺服电机驱动，绕线伺服电机通过同步带传动至绕线主轴上，传动速比可以根据绕线线径的要求设计，以满足不同线径的电机绕线生产效率的要求。

　　扩展轴部分采用DS2伺服驱动器配合DM1伺服电机，通过带动配线机构做回零动作。绕线机技术水平的提高依赖于各运动执行部件特性的改善以及功能扩大，将DS2伺服系统作为其主要驱动单元，对设备部件位置、速度进行精准控制。

　　DS2伺服系统主要是对绕线机主轴启/停角度进行精准的位置控制，主轴控制是要求最高的，不仅对绕线机主轴的运动速度和位置精度的控制有严格要求，而且在主轴与排线部分联动时，还要求主轴与其他部件有很好的动态配合，才能保证线圈整齐、美观度和绕线效率及良品率。

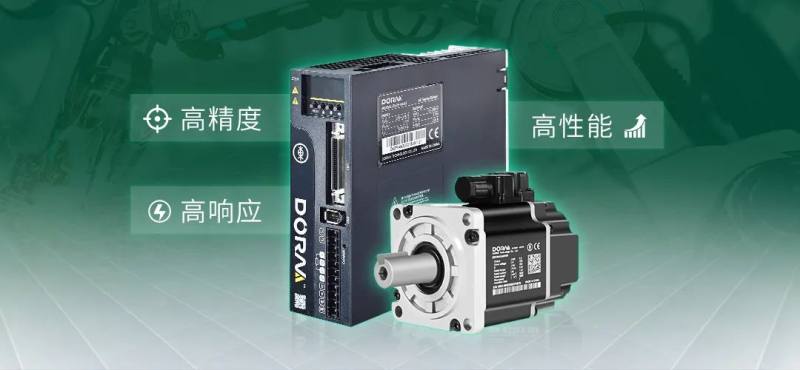

　　绕线机设备充分结合了DS2伺服系统的高精度、高响应、高性能等优点，绕线后工件精度高，排线紧密，换向柔和，各项指标都达到要求，达到提质增效的作用

　　使用DS2伺服系统后绕线机达到以下性能指标

　　01、绕线机绕线转速至高可达到4500rpm以上

　　02、主轴、扩展轴速度均可达到3000rpm以上

　　03、飞叉到位收敛速度快，无拖尾现象

　　电子元器件是支撑信息技术产业发展的基石，也是保障产业链供应链安全稳定的关键。高创以综合解决方案助力电子制造业提质增效为目标，支持重点行业市场应用，建立健全产业链配套体系，推动基础电子元器件产业实现高质量发展。
