TPS7B81是具有启用功能的 150mA、无电池 (40V)、超低 IQ、低压降 (LDO) 稳压器
产品详情
描述：
TPS7B81 是一款低压差 (LDO) 线性ADSP-BF533SBBZ500稳压器，可在高达 40 V 的输入电压下工作，并可提供高达 150 mA 的电流。该器件在轻负载时的静态电流仅为 2.7 μA，是需要极低待机功耗的宽输入电源设计和高电池数电池应用的绝佳选择。45V 瞬态容差为可能存在感应反冲的应用提供了额外的空间，从而减少了用于电压抑制的外部电路。
TPS7B81 具有集成的短路和过流限制功能，可在故障情况下保护系统。除了低待机功耗之外，轻负载条件下的极低压差电压有助于维持稳压，即使在电池电量耗尽时也是如此。
TPS7B81 采用耐热增强型 8 引脚 HVSSOP 和 6 引脚 WSON 封装。两种封装都具有高导热性，而且它们的小尺寸支持紧凑型设计，使其非常适合空间有限的应用，例如电动工具或电机驱动模块和电池组。
特性：
●宽输入电压范围：3 V 至 40 V
●输出电流：150毫安
●超低静态电流 (I Q )：
○轻负载时典型值为 2.7 μA
○轻负载时最大 4.5 μA
●精度：超过线路、负载和温度的 1.5%
●典型压差电压：100 mA 时为 180 mV
●宽使能电压范围：2 V 至 V IN（最大 40 V）
●输入电压瞬态容限：45 V
●固定 5V 和 3.3V 输出选项
●电流限制和热关断保护
●使用各种电容器（1 μF 至 200 μF）保持稳定(1)
●结温范围：–40°C 至 +150°C
●高热性能封装：
○DGN（8 引脚 HVSSOP），R θJA = 63.9°C/W
○DRV（6 引脚 WSON），R θJA = 72.8°C/W
应用：
●烟雾和热量探测器
●恒温器
●运动检测器（PIR、uWave 等）
●无绳电动工具
●电器电池组
●电机驱动
参数：
输出选项：固定输出
输出 (最大) (A)：0.15
输入电压 (最大值) (V)：40
输入电压 (最小值) (V)：3
输出电压 (最大值) (V)：5
输出电压 (Min) (V)：3.3
固定输出选项 (V)：3.3, 5
噪声 (uVrms)：450
Iq (典型值) (mA)：0.0027
热阻 θJA (°C/W)：63.9
负载电容 (Min) (μF)：1
调节输出 (#)：1
特征：使能够
准确性 （％）：1.5
PSRR @ 100 KHz (dB)：60
压差 (Vdo) (Typ) (mV)：270
工作温度范围（℃）：-40 到 125

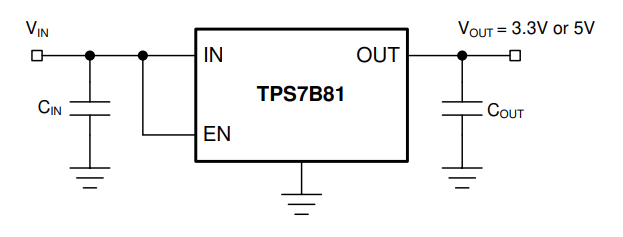

◆TPS7B81 典型应用示意图

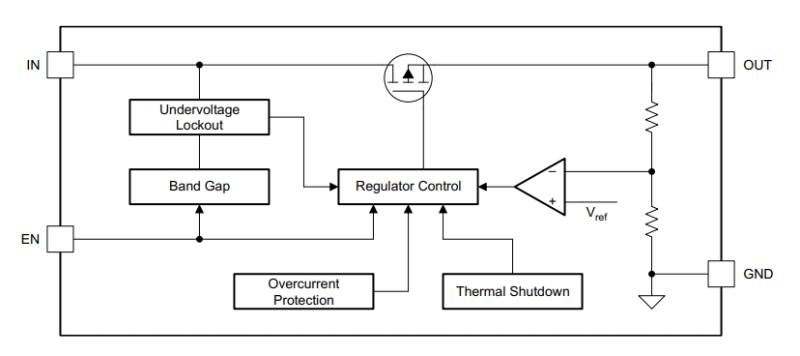

◆TPS7B81功能框图
