TPA2029D1是3-W、单声道、模拟输入 D 类音频放大器，具有自动功能增益控制和动态范围压缩
产品详情
描述：

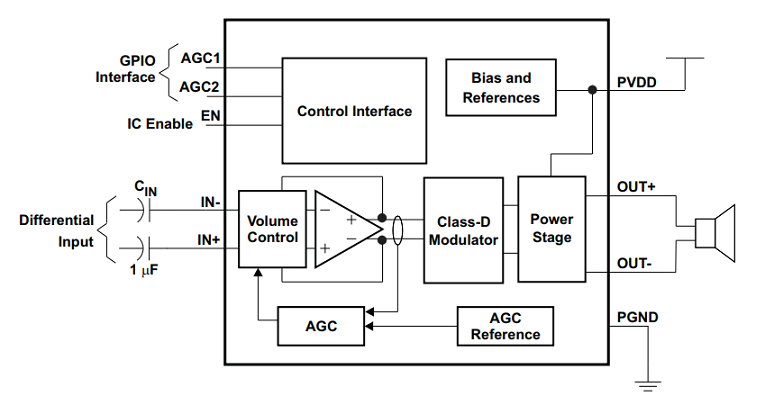

TPA2029D1 是一款单声道、无滤波器的 D 类音频功率AMC1200SDUBR放大器，具有动态范围压缩 (DRC) 和自动增益控制 (AGC)。它采用 1.63 mm x 1.63 mm WCSP 封装。
TPA2029D1 中的 DRC/AGC 功能可以启用和禁用。DRC/AGC 功能配置为自动防止音频信号失真并增强通常听不到的安静段落。DRC/AGC 还配置为保护扬声器在高功率水平下免受损坏，并压缩音乐的动态范围以适应扬声器的动态范围。TPA2029D1 能够在 5 V 下将 3 W 驱动到 4Ω 负载或在 3.6 V 下将 880 mW 驱动到 8Ω 负载。该器件具有一个使能引脚，还提供热保护和短路保护。
除了这些特性，快速启动时间和小封装尺寸使 TPA2029D1 成为笔记本电脑、PDA 和其他便携式应用的理想选择。
TPA2029D1 具有不同的默认 AGC/DRC 设置，可满足各种系统要求。
特性：
●无过滤器 D 类架构
●3 W 至 4 Ω，5 V (10% THD+N)
●在 3.6 V (10% THD+N) 时 880 mW 到 8 Ω
●电源范围：2.5 V 至 5.5 V
●3 种可选 AGC 功能
●低电源电流：1.8 mA
●低关断电流：0.2μA
●高 PSRR：80 分贝
●快速启动时间：5 毫秒
●AGC 启用/禁用功能
●限制器启用/禁用功能
●短路和热保护
●节省空间的包装
○1.63 毫米 × 1.63 毫米 WCSP (YZF)
应用：
●无线或蜂窝手机和 PDA
●便携式导航设备
●便携式DVD播放器
●笔记本电脑
●便携式收音机
●便携式游戏
●益智玩具
●USB 扬声器
参数：
音频输入类型：模拟输入
建筑学：D类
扬声器通道（最大）：单核细胞增多症
功率级电源 (Max) (V)：5.5
功率级电源 (Min) (V)：2.5
负载 (Min) (ohms)：4
输出功率（W）：3.2
信噪比 (dB)：95
总谐波失真 + N @ 1 kHz (%)：0.1
Iq (典型值) (mA)：2.1
控制界面：通用输入输出接口
闭环/开环：关闭
模拟电源 (Min) (V)：2.5
模拟电源 (Max) (V)：5.5
PSRR (分贝)：86
工作温度范围（℃）：-40 至 85
