浅谈GPS天线中的四臂螺旋天线的一些应用
我们知道，如今很多GPS定位器设备中，都内置有GPS天线。其中，GPS接收天线的作用，是将卫星来的无线电信号的电磁波能量变换成接收机电子器件可摄取应用的电流。天线的大小和形状十分重要，因为这些特征决定了天线能获取微弱的GPS信号的能力。根据需要，天线可设计成可以工作在单一的L1频率上，也可以工作在L1和L2两个频率上。由于GPS信号是圆极化波，所以所有的GPS天线都是圆极化工作方式。尽管有多种多样的条件限制，仍然有许多不同的天线类型存在，如单极的，双极的，螺旋的，四臂螺旋的，以及微带天线。

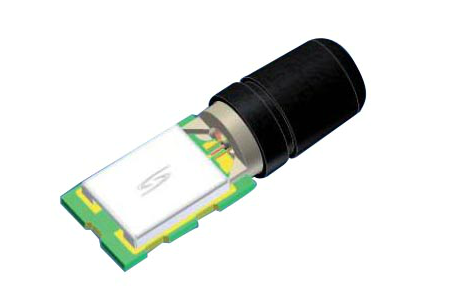

四臂螺旋有源天线
今天，小编便来为您简单介绍一下有关四臂螺旋式GPS天线的相关知识。
四臂螺旋式天线由四条特定弯曲的金属线条所组成。不需要任何接地。它具备有Zapper天线的特性，也具备有垂直天线的特性。此种巧妙的结构，使天线任何方向都有3dB的增益，增加了卫星讯号接收的时间。
四臂螺旋天线拥有全面向360度的接收能力，因此在与PDA（掌上电脑）结合时，无论PDA的摆放位置如何，四臂螺旋天线皆能接收，有别于使用平板GPS天线需要平放才能较好的接收的限制。使用此种天线，当卫星出现于地平面上10度时，即可收到卫星所传送的讯号。
但是如果地面接收站附近干扰源较多，则不适用四臂螺旋天线，因为四臂螺旋天线具备有水平方向的增益，会将噪声一起放大，反而干扰了卫星讯号的接收。
但是科技在进步，现在所生产的四臂螺旋天线能突破多项传统天线的限制。天线是以陶瓷制成，Near-Field极小，约仅有3~5mm，而有些传统天线的Near-Field甚至高达1m。Near-Field愈小，则使用者手持GPS装置时，人体愈不会造成干扰。
另外，现在的四臂螺旋式GPS天线的特点还包括完整的巴伦电路（设计，此设计能隔离天线周边的噪声），因此能容许各种功能的天线并存于极小的空间中而不会互相干扰。对于整合功能日趋多元，且强调轻薄短小的手持式电子产品而言，此特性的重要性不可言喻。
