PI应用 I 蔚为壮观的天空之眼 ELT
PI的PICA堆叠型促动器可在世界上极大的望远镜中实现准确可靠的图像稳定

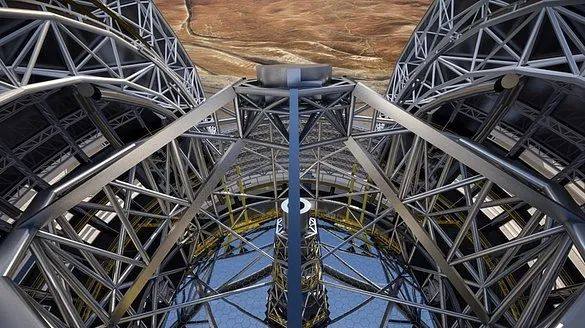

图像提供者：ESO
在太空深处，有许多几乎未被发现的天体、行星、恒星和星系 – 对我们人类来说完全陌生的世界。为了探索它们，欧洲南方天文台(ESO)目前正在开发超大望远镜(ELT)，这也将是世界上极大的望远镜。凭借其近40米的主镜，ELT超越了迄今为止所有现有的望远镜。其位置无与伦比：位于智利阿塔卡马沙漠的塞鲁阿玛逊斯山上，那里每年有350个无云的夜晚。如果一切按计划进行，这台望远镜将于2027年看到其第一束光。
世界上极大的天空之眼
M5反射镜的直径为两米，是ELT中最小的一块，可确保可靠的图像稳定。图像提供者：ESO
ELT也被称为“世界上最大的天空之眼”，包含一套总共由五个反射镜组成的开创性光学系统。每一个反射镜都是一项技术杰作。直径为30米的M1主镜是一个由798个独立部分组成的中空镜。为实现这些部分的高精度存储和对准，PI提供了2,000多个基于混合驱动原理的促动器，其中包括一个电机主轴驱动器和一个压电陶瓷促动器。各个部分收集来自夜空的光线并将其反射到M2副镜。反过来，这面悬挂在主镜上方、直径为4.2米的反射镜将光线以束状形式引导至M3三级镜。M3是一个由三个曲面半反射镜组成的模块，能够以前所未有的质量对夜空进行成像。从这里，光线被传输到M4平面自适应反射镜。为了平衡大气湍流造成的畸变，这块反射镜每秒可以改变其形状多达1,000次。

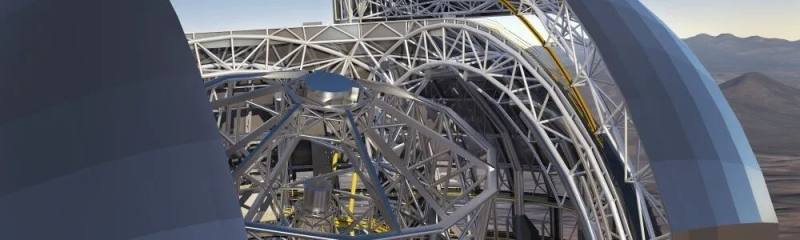

主反射镜(M1)由798块镜片组成。(ESO/L. Calçada/ACe Consortium)
ELT最小反射镜中的压电陶瓷高压促动器
M5反射镜的直径为两米，是系统中最小的一块，但也是世界上知名的偏摆镜。它可以补偿干扰，从而确保高成像质量和准确的图像。在ELT中，一家西班牙PI Ceramic客户为M5反射镜开发并生产了图像稳像系统。其中使用了PI Ceramic的11个PICA堆叠型促动器。这些促动器集成在一个框架中，以形成一个所谓的偏摆台，因此在其基态下，倾斜度为37.25度。
从2027年开始，借助ELT，我们将能够以前所未有的精度和分辨率对以前隐藏且几乎未研究过的天体进行成像。PI Ceramic的促动器直径为56毫米，可在亚纳米范围内准确设置其偏转，因此有助于实现这一突破。堆叠式设计极大提高了其坚固性和可靠性，因此非常适合在特殊环境条件下使用。
ESO在其位于加尔兴的总部与PI签订合同。经过长期合作，ESO于2017年6月19日发出了镜片对齐用促动器的生产订单。(来源：ESO / M. Zamani)
查看全文
