词条 | 电感式传感器

电感式传感器

（inductance transducer/sensor）

把力、压力、位移、速度和加速度等被测物理量，转换成线圈电感或互感的传感器。可分为如下几种形式：

1.变气隙式

当衔铁在被测量作用下移动时，磁路磁阻随气隙改变引起线圈电感变化。

2.磁致伸缩式

利用磁致伸缩材料的压磁效应，即当外加载荷作用于磁芯时，磁致伸缩材料的磁芯导磁率发生变化，故改变了线圈的电感量。

3.涡流环式

当线圈相对于短路环移动时，改变了线圈与短路环之间的耦合，即涡流的反磁效应对两个线圈有不同的影响，因此两个线圈的电感量之差正比于被测量。

4.差动变压器式

衔铁移动，改变了初级和次级线圈之间的互感，因此次级两线圈的感应电压不相等，其差值正比于被测量。

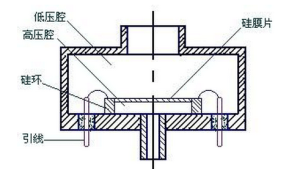

以变气隙电感式压力传感器为例，其结构简图及测量线路。

膜片在差动压力作用下产生位移，位于膜片两边的线圈电感同时改变，若一边线圈电感增加而另一边则减少，这两个线圈在交流电桥中形成相邻桥臂，通过交流电桥将电感变化转换成与压力差成比例的电信号。

电感式传感器是一种常规的多用途传感器，在试验室条件下，它具有较高的精度（0.5％左右）和很高的灵敏度。但在恶劣的飞行条件下使用时，温度误差较大，抗干扰能力较差。

声明：本词条摘录自《英日汉传感技术辞典》（张福学编著），仅做知识分享使用，版权归原作者所有，内容不代表传感器专家网观点或立场。更多观点，欢迎大家留言评论。
