OPA855-Q1是具有双极输入的汽车类 8GHz 增益带宽、去补偿跨阻放大器
产品详情
描述：
OPA855-Q1 是一款具有双极性输入的宽带、低噪声运算放大器，适用于宽带跨阻和电压放大器应用。当器件配置为跨阻放大器 (TIA) 时，8 GHz 增益带宽积 (GBWP) 可在高达数十 kΩ 的跨阻增益下实现高闭环带宽。
当放大器配置为 TIA 时 OPA855-Q1 的带宽和噪声性能与光电二极管电容的关系。总噪声沿从 DC 延伸到左侧刻度上的计算频率 ( f ) 的带宽范围计算。OPA855-Q1 封装具有一个反馈引脚 (FB)，可简化输入和输出之间的反馈网络连接。
OPA855-Q1 经过优化，可在光学飞行时间 (ToF) 系统中运行，其中 OPA855-Q1 与 TDC7201 等时间数字转换器一起使用。使用 OPA855-Q1 在具有差分输出放大器（例如THS4541-Q1）的高分辨率 LIDAR 系统中驱动AO7407高速模数转换器 (ADC) 。
特性：
●符合汽车应用的 AEC-Q100 标准：
○温度等级 1：–40°C 至 +125°C，TA
●高增益带宽产品：8 GHz
●去补偿，增益 ≥ 7 V/V（稳定）
●低输入电压噪声：0.98 nV/ √Hz
●压摆率：2750 V/μs
●低输入电容：
○共模：0.6 pF
○差分：0.2 pF
●宽输入共模范围：
○0.4 V 来自正电源
○来自负电源的 1.1 V
●3 V PP总输出摆幅
●电源电压范围：3.3 V 至 5.25 V
●静态电流：17.8 mA
●封装：8 针 WSON
●温度范围：–40°C 至 +125°C
应用：
●汽车激光雷达
●飞行时间 (ToF) 相机
●光时域反射仪 (OTDR)
●3D 扫描仪
●激光测距
● 固态扫描激光雷达
●光学ToF位置传感器
●无人机视觉
●硅光电倍增管 (SiPM) 缓冲放大器
●光电倍增管后置放大器
参数：
建筑学：电压反馈
通道数 (#)：1
总电源电压 (Min) (+5V=5, +/-5V=10)：3.3
总电源电压 (Max) (+5V=5, +/-5V=10)：5.25
GBW（典型值）（MHz）：8000
带宽@Acl (MHz)：2500
Acl，最小规格增益 (V/V)：7
压摆率 (Typ) (V/us)：2750
平带 Vn (Typ) (nV/rtHz)：0.98
1 kHz 时的 Vn (典型值) (nV/rtHz)：1.9
每通道 Iq (Typ) (mA)：19.5
Vos（偏移电压@25 C）（最大值）（mV）：2.5
轨到轨：不
特征：停机，失补偿
工作温度范围（℃）：-40 到 125
CMRR (典型值) (dB)：100
输入偏置电流 (Max) (pA)：18500000
偏移漂移 (Typ) (uV/C)：1.25
输出电流 (Typ) (mA)：80
二次谐波 (dBc)：80
三次谐波 (dBc)：86
@兆赫：10
功能框图：

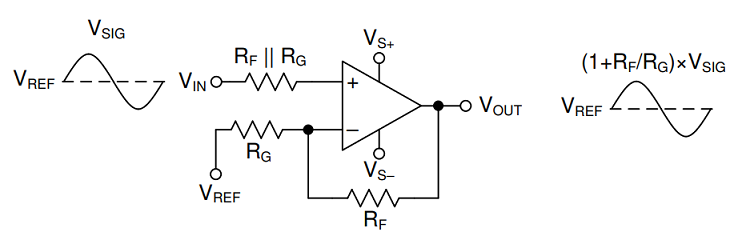

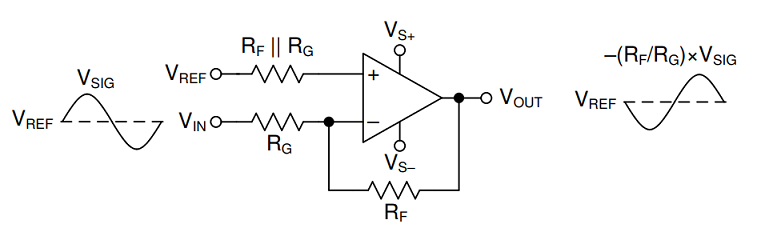

OPA855-Q1 是一款经典的电压反馈运算放大器 (op amp)，具有两个高阻抗输入和一个低阻抗输出。支持标准应用电路，如下图所示的两个基本选项。同相引脚上的电阻器用于消除偏置电流以最小化输出失调电压。在同相配置中，同相引脚上的附加电阻器会给系统增加噪声，因此如果 SNR 很关键，则可以消除该电阻器。在反相配置中，同相节点通常连接到直流电压，因此来自偏置消除电阻器可以通过添加一个与电阻器并联的大 1μF 电容器来绕过噪声，以分流噪声。每种配置的 DC 工作点由参考电压 (VREF) 进行电平转换，在单电源工作时，该电压通常设置为中间电源。 VREF 通常在分离电源中接地应用程序。
