限位开关和行程开关在旋挖钻机中的应用

Mark 20190110

常见的旋挖钻机，有时可重达七八十吨，工作时钻桅高达二十多米，且施工现场环境复杂，因此，对其加装安全保护装置尤为重要。文中简单介绍了旋挖钻机上行程开关、限位开关、接近开关等装置的结构及功用。

　　随着工程机械设备更加智能化、自动化，由原来简单的机械控制向电控制转变，各类工程机械，如摊铺机、平地机、挖掘机、升降机、起重机等，为实现自动控制，都需要对车体自身和执行机构的角度进行测量，来保证设备工作时的安全性。

其中，旋挖钻机，便是一种常见的建筑基础工程施工机械，适合在建筑基础工程中成孔作业，通过配合不同钻具，具备扭矩大、机动灵活、施工效率高等诸多优点，被广泛用于高铁、超高建筑、高速公路等重大项目桩基工程的钻孔灌注桩施工中，堪称现代“土行孙”。常见的旋挖钻机，有时可重达七八十吨，工作时钻桅高达二十多米，且施工现场环境复杂，因此，对其加装安全保护装置尤为重要。下面，小编便来为您简单介绍一下旋挖钻机上的一些行程开关、限位开关，以及接近开关等安全保护装置的结构及功用。

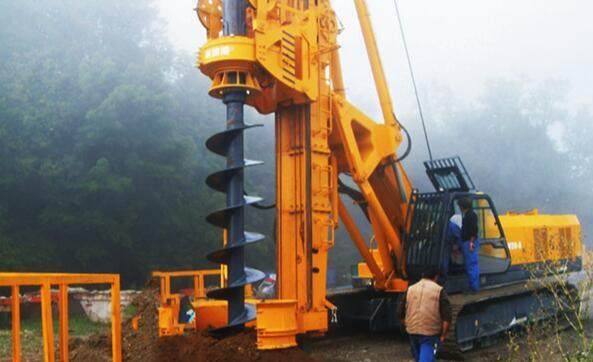

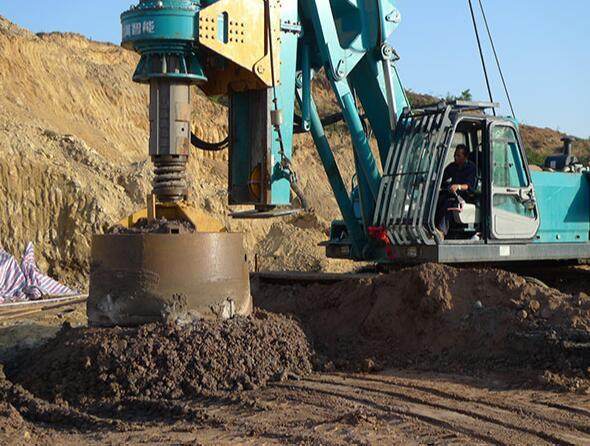

旋挖钻机

　　行程开关与安全手柄

　　在驾驶室入口处，安全手柄安装在左操纵箱上，通过手柄控制操纵箱内部的一个行程开关的通断。此行程开关通过继电器控制液压先导阀，当操作手进入驾驶室，操作钻机前，必须闭合安全手柄（置于水平位置），接通液压先导阀。当操作手离开驾驶室时，必须抬起安全手柄（垂直位置），从而断开液压先导阀。这保证了在驾驶室无人时，整个液压系统是断开的，防止错误动作的发生。

　　钻桅左、右限位中的开关应用

　　此功能用安装于钻桅上的两个行程开关或接近开关来实现，用于保证钻桅向左向右的角度不超过限定值，防止钻桅侧向倾斜角度过大引起倾翻。当钻桅左倾至极限位置时，左侧限位开关动作，此时操作钻桅调平手柄，钻桅只能向右动作，不能向左动作。反之，当钻桅右倾至极限位置时，右侧限位开关动作，此时操作钻桅调平手柄，钻桅只能向左动作，不能向右动作。
