OPA569 是轨到轨 I/O、2A 功率放大器
产品详情
描述：
OPA569 是一款低成本、高电流、运算放大器，专为在低压电源下工作时驱动各种负载而设计。它采用单电源或双电源供电以实现设计灵活性，并在输入和输出上具有轨到轨摆幅。典型输出摆幅在电源轨的 150mV 范围内，输出电流为 2A。更轻的负载可以实现更接近轨道的输出摆幅。
OPA569 单位增益稳定，直流误差低，易于使用，并且不存在某些ADS7800KP功率放大器中存在的相位反转问题。在输出轨附近的电压摆幅下保持高性能。
OPA569 提供精确的用户选择电流限制，该电流限制通过外部电阻器设置，或通过数模转换器进行数字调整。
可以使用 Enable 引脚独立禁用 OPA569 输出，从而节省电力并保护负载。
I MONITOR引脚提供输出电流的 1:475 双向副本。这消除了对串联电流分流电阻器的需要，从而允许将更多电压施加到负载上。该引脚可用于简单监控或反馈控制以建立恒定输出电流。
提供了两个标志：一个用于警告热过应力，一个用于电流限制条件。热标志引脚可以连接到使能引脚以提供热关断解决方案。
它采用德州仪器 PowerPAD 封装，体积小且易于散热。OPA569 可在 –40°C 至 +85°C 的扩展工业温度范围内运行。
特性：
●高输出电流：2A
●输出摆幅：150mV 的电源轨，I O =2A
●热保护
●可调电流限制
●两个标志：电流限制和温度警告
●低电源电压工作：2.7V 至 5.5V
●输出禁用的关断功能
●小功率封装：SO-20 PowerPAD
应用：
●热电冷却器驱动器
●激光二极管泵驱动器
●阀门，执行器驱动器
●同步，伺服驱动器
●传感器激励
●运算放大器的通用线性功率升压器
●更高电流应用的并行选项
参数：
通道数 (#)：1
总电源电压 (Min) (+5V=5, +/-5V=10)：2.7
总电源电压 (Max) (+5V=5, +/-5V=10)：5.5
输出电流 (Typ) (mA)：2400
GBW（典型值）（MHz）：1.2
压摆率 (Typ) (V/us)：1.2
Vos（偏移电压@25 C）（最大值）（mV）：2
偏移漂移 (Typ) (uV/C)：1.3
每通道 Iq (Typ) (mA)：9
特征：调整电流限制，关断
工作温度范围（℃）：-55 到 125
输入偏置电流 (Max) (pA)：10
CMRR (典型值) (dB)：90
轨到轨：输入到 V-，输出
建筑学：场效应管

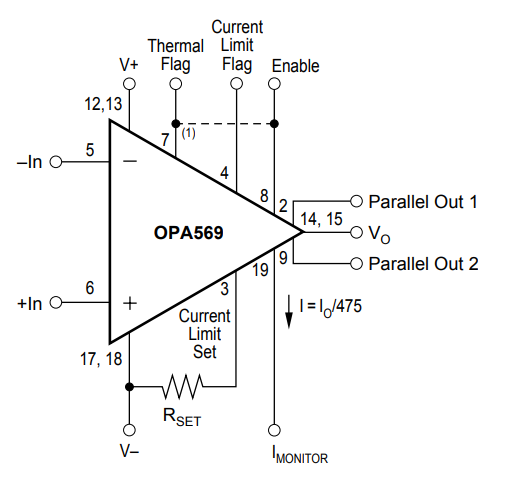

注意： (1) 连接以进行热保护。
