AFE4960是具有集成呼吸和步速检测功能的两通道心电图模拟前端
产品详情
描述：

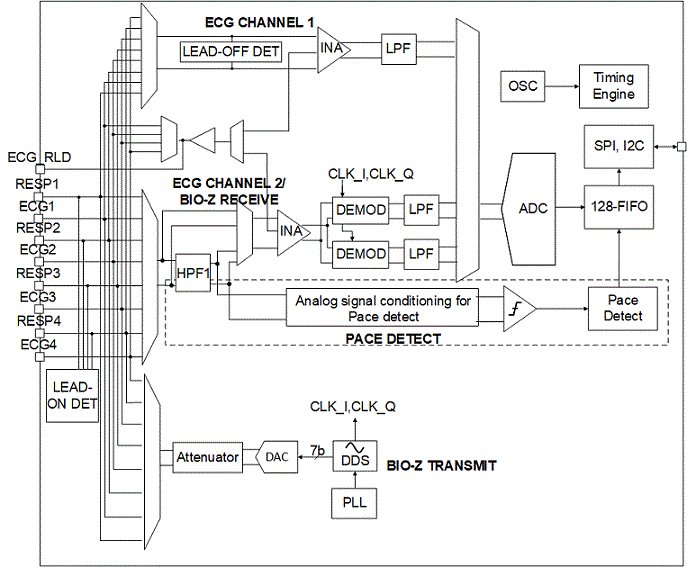

AFE4960 可配置为 2 通道 ECG 接收器或 1 通道 ECG 接收器和呼吸阻抗通道。AFE 信号链可以灵活地连接多达 4 个电极。右腿驱动 (RLD) 放大器输出，可用于设置体偏置。AFE 具有用于检测引线开/关的 DC 引线偏置，以及用于测量引线阻抗的 AC 引线偏置。一个通道支持AQV214S起搏器脉搏检测。
所有信号链输出均由单个 ADC 在明确定义的时隙中进行转换，并以 24 位字的形式存储在 128 样本 FIFO 中，可以使用 SPI 或 I 2 C 接口进行读取。
AFE4960 是一个完全集成的解决方案，用于实现 3 导联 ECG 系统。两个 AFE 并联的同步操作可用于实现 5 导联心电图。
特性：
●支持心电图和呼吸阻抗测量；可配置为 2 通道 ECG 或 1 通道 ECG + 1 通道呼吸
●可用于符合 IEC 60601-2-47:2012/(R)2016 和 IEC 60601-2-27:2011(R)2016 的系统
●222 μA/通道，同时作为 2 通道 ECG 运行
●1 个通道上的集成起搏脉冲检测
●支持 3 导联 ECG，可通过并行操作两个或更多 AFE 扩展至 5 导联或更多导联
●心电图信号链：
○高达 2.048 kHz 的单通道 ECG 采集
○2 通道 ECG 采集高达 1.36 kHz/通道
○RLD 输出通过第三电极设置体偏压
○可编程 INA 增益为 2~12
○>1 GΩ 输入阻抗，CMRR > 100 dB
○输入噪声 (0.5-150 Hz)：在 INA 增益为 3 时为 13 μVpp；INA 增益为 12 时为 5 μVpp
○集成 370 Hz 抗混叠低通滤波器
○连续导联开/关检测模式
○引线阻抗测量模式
●Bio-Z 信号链：
○在 30 kHz 至 100 kHz 的激励频率上测量生物阻抗
○正弦波或方波激励
○呼吸阻抗测量：2 kΩ 基线阻抗上的 45 mΩ-pp 噪声
●双通道心电图通道：
○Bio-Z 接收器可配置为第二个ECG 通道
●外部时钟和内部振荡器模式
●具有 128 个样本深度、24 位字的 FIFO
●SPI TM , I 2 C 接口：可通过引脚选择
●2.6mm × 2.6mm DSBGA，0.4mm 间距
●电源：Rx：1.7-1.9 V，I O：1.7-1.9 V
应用：
●用于住院和门诊监测的无线补丁
●用于心律失常检测的事件监视器
●手持心电监护仪
●便携式多导联心电图
●患者生命体征监测：动态心电图、事件、压力和远程医疗
参数：
应用：1 导联心电图、3 导联心电图、5 导联心电图、心电图贴片、脑电图、患者监护
输入通道数：4
分辨率（位）：24
LED 数量：4
接口类型：SPI、I2C
工作温度范围（℃）：-40 至 85
