河长制水质在线电导率检测传感器
河长制水质在线电导率检测传感器
一、产品介绍
智能型电导率传感器是一款采用RS485通讯接口和标准Modbus协议的电导率智能水质传感器。提供适用于 低、中、高量程电导率的测量，电极常数从0.1到10cm-1，电极材料有石墨、铂金、不锈钢，可测量电导、 TDS、盐度。耐腐蚀性壳体，内置PT1000温度传感器及补偿算法，适用于各种恶劣工作环境。该传感器具有准确性好、线性好、电极常数稳定等优点。广泛应用于地表水监测、工业废水和市政污水监测、水处理行业、锅炉回流水监测、去离子过程监测、 反渗透监测、海水、盐水、养殖水监测等。
二、工作原理
电导率是衡量介质导电能力的指标。单位通常用μS/cm或mS/cm来表示，纯水的电导率常温小于0.05μS/cm，天然水或地表水电导率在100-1000μS/cm，酸碱溶液的电导率可达1000mS/cm。 在样品溶液中放入两个同轴放置的电极，电极之间加一正弦波电压，并测量电流值，基于欧姆定律计算电导值G或电阻值R，通过与结构相关的电极常数K确定电导率。
三、产品特点
设计精密，准确性高、线性好、量程范围宽
电极常数非常稳定，不受极化影响
PT1000温度补偿，精度可达±0.1℃
不锈钢外壳，防水等级IP68，可长期期水下工作
RS485通讯接口，标准Modbus协议，便于集成
四、技术参数
型 号 AMT-DDL300
量程范围和分辨率 0～20.00μS/cm 0.01
0～200.0μS/cm 0.1
0～5000μS/cm 1
0～200.0mS/cm 0.1
精 度 ±1.5%F.S.，±0.3℃
工作温度 0～65℃
工作压力 ＜0.6MPa
供 电 12～24VDC
信号输出 RS-485(Modbus/RTU)
外壳材质 ABS/SUS316L(默认)/POM
安装方式 浸入式安装，3/4"NPT管螺纹
线缆长度 5米，其它长度可定制
温度补偿 自动温度补偿（Pt1000）
校准方式 两点校准
功 耗 0.2W@12V
防护等级 IP68

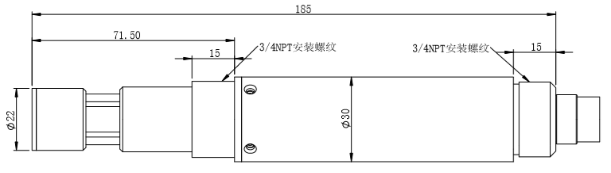

五、尺寸图
*注：传感器接头为M16-5芯防水接头公头。

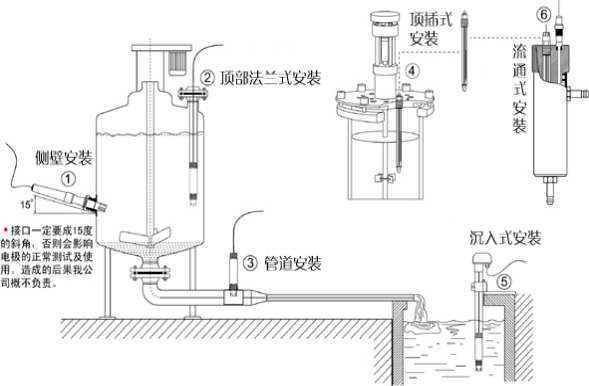

六、传感器安装
传感器安装测试时离容器的底部和侧壁至少2cm。
七、电气连接
传感器线缆为4芯双绞屏蔽线，线序定义：
红色线—电源线(12～24VDC)
黑色线—地线(GND)
蓝色线—485A
白色线—485B
通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。
接线说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，所有接线处均要求做防水处理，用户线缆应具有一定的防腐蚀能力。
八、应用市场
广泛应用于地表水监测、工业废水和市政污水监测、水处理行业、锅炉回流水监测、去离子过程监测、 反渗透监测、海水、盐水、养殖水监测等。
