意法半导体推出新型驱动器评估板用于推动安全高效的LED路灯应用的发展

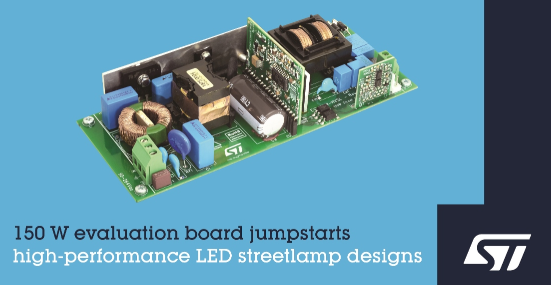

意法半导体新推出的 EVL150W-HVSL LED驱动器评估板和参考设计将确保LED灯具拥有优异的性能，节省物料清单（BOM）成本，加快LED路灯和其它中高功率照明应用的研发。
意法半导体新推出的 EVL150W-HVSL LED驱动器评估板和参考设计将确保LED灯具拥有优异的性能，节省物料清单（BOM）成本，加快LED路灯和其它中高功率照明应用的研发。
作为一款150W、1A市电输入驱动器，EVL150W-HVSL可实现高达91％的满载能效，能够最大程度地节省路灯运营企业的用电成本。
电磁干扰（EMI）在EN55022电磁兼容标准规定范围内，在230V AC、30%至100％负载范围内，输入电流总谐波失真（THD） 小于10％，符合欧洲EN61000-3-2 Class-C和日本JEITA-MITI Class-C 照明设备规范。
EVL150W-HVSL评估板配备90V-264V交流通用输入，符合IEC 60950-1和62368-1安全标准，支持模拟、电阻和PWM（脉宽调制）三种调光模式，在任何开关频率下，无闪烁PWM调光深度为1％。
此外，评估板还包含意法半导体的STCMB1高集成度功率因数校正（PFC）控制器和采用LCC拓扑的高压谐振半桥控制器，恒流输出与输出电压无关，因此非常适合驱动LED灯具。该产品的独有技术功能包括恒定导通时间PFC控制、谐振半桥时移控制以及硬开关防止，可节省外部元件成本，并确保动态性能和纹波抑制效果出色。在突发模式下，PFC和半桥驱动是同步的，使轻负载输入功耗降到0.5W以下。体积紧凑的20针STCMB1还集成了800V启动电路以及X电容器放电和电源定序电路，无需任何辅助电源。
LED灯具还受益于EVL150W-HVSL的全方位电气保护功能，包括输出过载、输出短路和开环保护，每种保护机制都具有自动重启功能，可满足路灯应用的要求。
