请问一下RPB是干啥用的
此问题源于群内小伙伴的讨论，本文将该问题带来的思考分享给大家。
1、RPB的作用

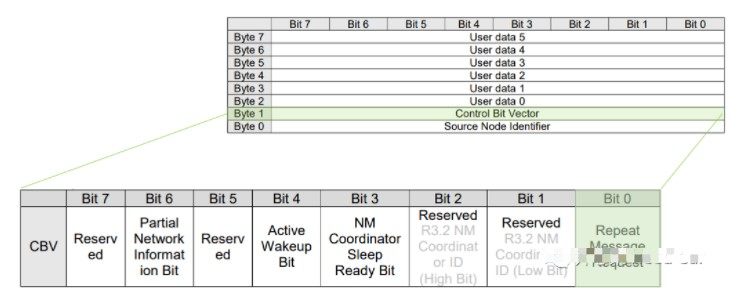

首先，确定一下RPB的位置，RPB在CBV字节的Bit0，如下所示：

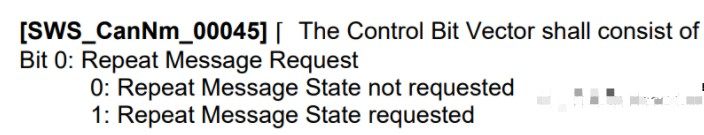

RPB的作用是什么呢？看一下Autosar的官方解释，如下所示：
意思就是：RPB = 1，有RMS(Repeat Message State)请求，否则没有RMS请求。这里我们需要从收/发两个层面理解：
接收：如果接收到的网络管理报文中，RPB = 1，请求当前的节点进入RMS状态。
发送：如果本节点的上层逻辑主动请求进入RMS，则会主动调用接口CanNm_RepeatMessageRequest()，之后本节点外发的网络管理报文中RPB = 1。提示：RPB置位与否的操作需要静态配置CANNM_NODE_DETECTION_ENABLED参数。

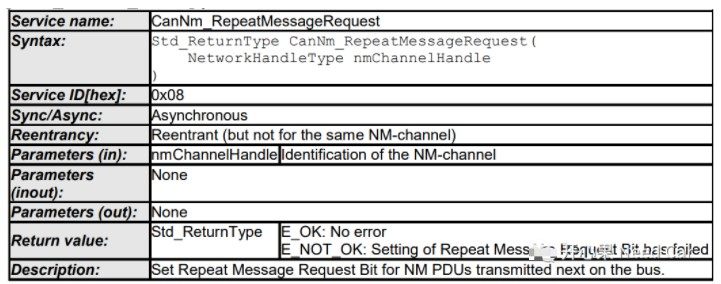

CanNm_RepeatMessageRequest()接口声明如下所示：
2、RPB的使用场景
这里我们假设一种工况：某个网段存在3个ECU：ECU1、ECU2、ECU3，且ECU3具有PN功能，ECU1对应的网络管理报文0x501，ECU2对应的网络管理报文0x502，ECU3对应的网络管理报文0x503。三个ECU在总线上的拓扑关系如下所示：
具体解释3个节点的网络状态切换时序：
t0时刻：ECU1和ECU2正常通信，两者均处于NOS(Normal Operation State)状态，发送的网络管理报文中，RPB未置位(RPB = 0)。ECU3处于BSM(Bus-Sleep Mode)状态（ECU3具有PN功能，因为收到的网络管理报文中，对应的PNC未置位，所以此时ECU3处于休眠状态）。
t1时刻：ECU1主动调用
接口CanNm_RepeatMessageRequest()请求进入RMS(Repeat Message State)状态，此时：
ECU1进入RMS状态，ECU1发送的网络管理报文中，PNI(Partial Network Information Bit)置位（PNI= 1），且关联ECU3的PNC_ECU3 = 1，ECU3网络被唤醒；
且RPB = 1，随即ECU2和ECU3进入RMS状态；
ECU2和ECU3发送的网络管理报文中，RPB = 1，且稍微晚于ECU1。
t2时刻：ECU1、ECU2、ECU3依次进入NOS状态，且三者的RPB = 0。

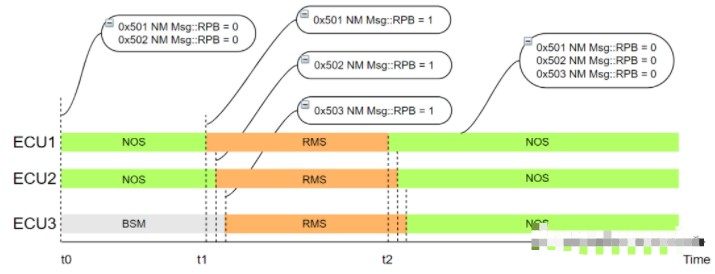

如下所示：
注意：同一网段内的所有节点，对应的CANNM_MSG_CYCLE_TIME、CANNM_REPEAT_MESSAGE_TIME、CANNM_WAIT_BUS_SLEEP_TIME、NM-TIME_OUT时间参数需要保持一致，以便于网段内所有节点在近似相等的时间内进入相同的网络状态。
综上述：RPB具有协调不同ECU节点状态切换的作用，以便于网段内所有节点在近似相等的时间内进入相同的网络状态。
RPB是否还有其他使用场景？期待你不同的看法。
