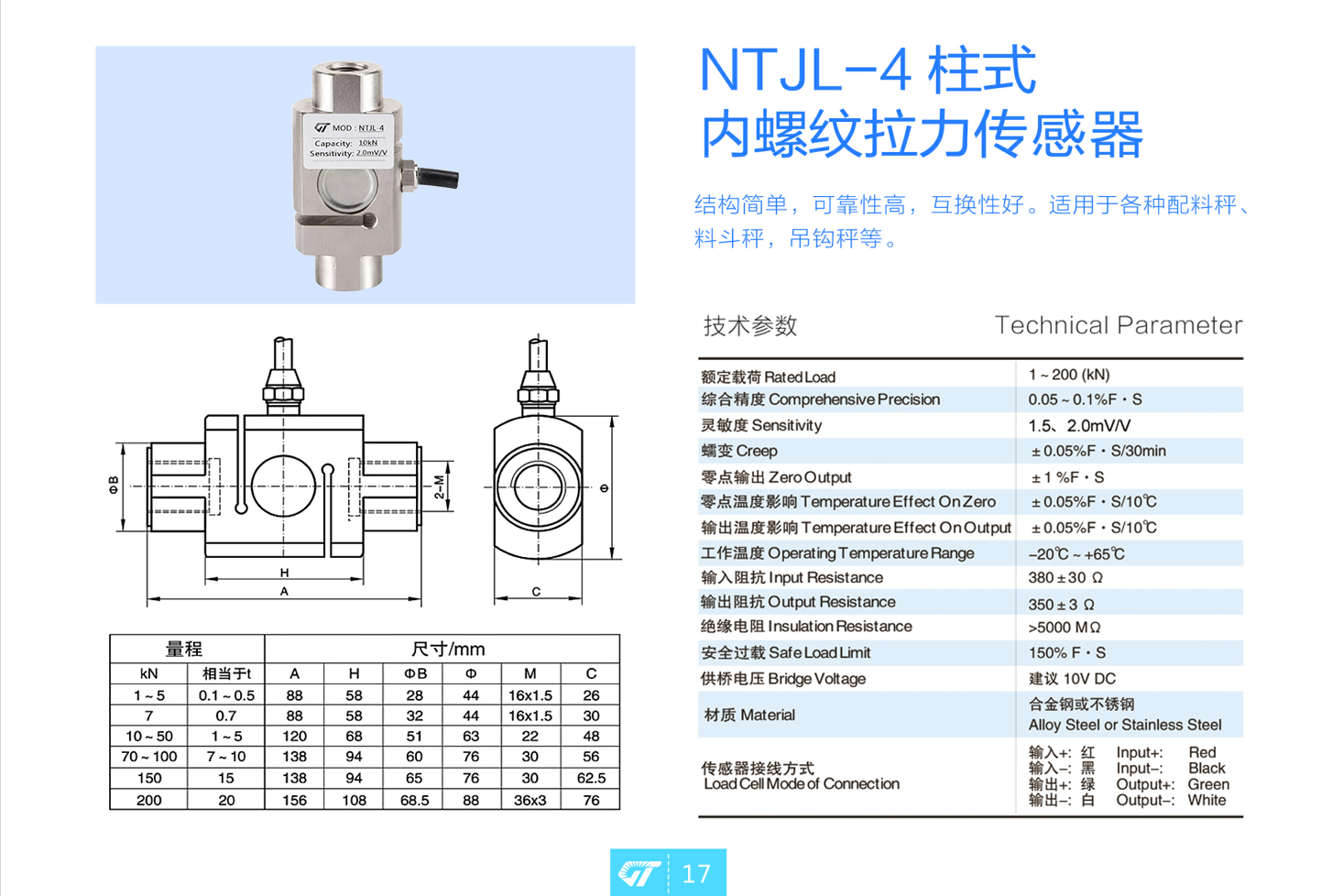

产品概述
NTJL-4柱式内螺纹拉力传感器是一款结构简单、可靠性高、互换性好的拉压力传感器。该传感器采用应变片式测量技术，适用于多种称重和测力场景，如配料秤、料斗秤、吊钩秤等。
核心特点/优势
- 结构简单，便于安装和维护
- 高精度测量，综合精度达0.05~0.1%F·S
- 良好的温度稳定性，零点和输出温度影响均控制在±0.05%F·S/10°C以内
- 支持多种量程选择，覆盖1~200kN（0.1~20t）
- 具备高安全过载能力，达150% F·S
- 提供合金钢或不锈钢材质选择，适应不同环境需求
应用领域
- 配料秤
- 料斗秤
- 吊钩秤
选型指南/使用建议
根据实际测量需求选择合适的量程，建议供桥电压为10V DC。传感器支持非标定制，可根据客户图纸或样品进行个性化定制，包括中性包装、品牌贴标、激光打标等。
| 量程 | 尺寸/mm | ||||||
| kN | 相当于t | A | H | $\Phi \mathrm{B}$ | $\Phi$ | M | C |
| 1~5 | 0.1~0.5 | 88 | 58 | 28 | 44 | 16x1.5 | 26 |
| 7 | 0.7 | 88 | 58 | 32 | 44 | 16x1.5 | 30 |
| 10~50 | 1~5 | 120 | 68 | 51 | 63 | 22 | 48 |
| 70~100 | 7~10 | 138 | 94 | 60 | 76 | 30 | 56 |
| 150 | 15 | 138 | 94 | 65 | 76 | 30 | 62.5 |
| 200 | 20 | 156 | 108 | 68.5 | 88 | 36x3 | 76 |
技术参数
| 规格项 | 参数值 |
|---|---|
| 灵敏度 | 1.5、2.0mV/V |
| 蠕变 | ±0.05%F·S/30min |
| 额定载荷 | 1~200 (kN) |
| 安全过载 | 150% F·S |
| 输出温度影响 | ±0.05%F·S/10°C |
| 零点温度影响 | ±0.05%F·S/10°C |
| 输出阻抗 | 350±3Ω |
| 输入阻抗 | 380±30Ω |
| 材质 | 合金钢或不锈钢Alloy Steel or Stainless Steel |
| 测力类型 | 拉力 / 张力 |
| 零点输出 | ±1%F·S |
| 测量技术 | 应变片式 |
| 绝缘电阻 | >5000 MΩ |
| 供桥电压 | 建议 10V DC |
| 综合精度 | 0.05~0.1%F·S |
| 工作温度范围 | -20°C~+65°C |
温馨提示
若上述内容存在差异，请以产品手册为准。
