产品概述

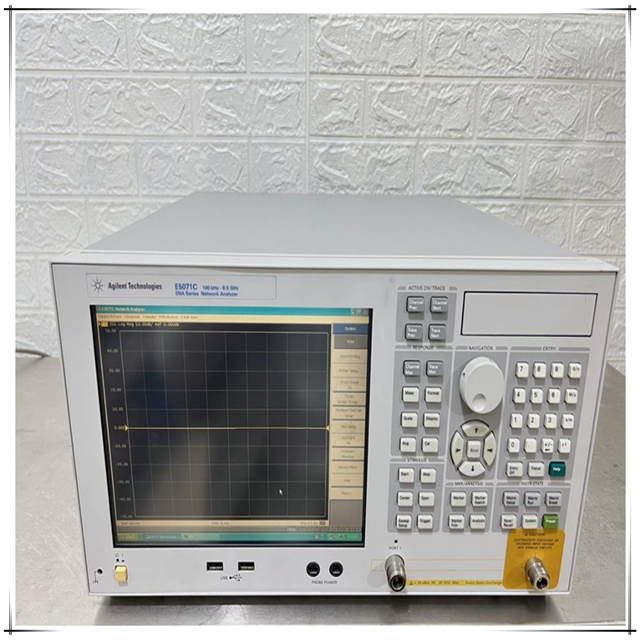

Keysight E5071C 网络分析仪是一款高性能的测量设备，适用于射频和微波器件的精确测试。该仪器具备宽频率范围（300 kHz至20 GHz），支持2端口和4端口配置，并具备平衡测量能力。其快速的测量速度（39 ms/扫描）和低迹线噪声（0.001 dB rms）使其成为高频电路设计、通信设备研发和电子元器件制造的理想选择。
核心特点/优势
- 宽动态范围：测试端口动态范围达125 dB（典型值）
- 极快测量速度：39 ms完成双端口校准并扫描1601点
- 低迹线噪声：0.001 dB rms（70 kHz IFBW）
- 集成2、3和4端口，支持平衡测量
- 支持频率偏置模式，适用于变频设备测试
- 内置VBA编程功能，便于自动化测试
应用领域
- 射频与微波器件测试
- 通信设备研发
- 电子元器件制造
- 高频电路设计
选型指南/使用建议
根据测试需求选择合适的频率选项（如4.5 GHz、6.5 GHz、8.5 GHz、14 GHz或20 GHz）。建议在高精度测量场景下使用低IFBW设置以降低迹线噪声。设备支持多种端口配置，适用于单端和平衡测量。使用时需注意环境温度和电磁干扰，确保测量结果的准确性。
技术参数
| 规格项 | 参数值 |
|---|---|
| 频率范围 | 300 kHz至20GHz |
| 频率选项 | 9 kHz/100 kHz（带偏置T型接头）至4.5 GHz/8.5 GHz |
| 内置功能 | 夹具嵌入/反嵌、端口特性阻抗转换、频率偏置模式、内置Visual Basic for Applications（VBA） |
| 动态范围 | 125 dB（典型值） |
| 扫描速度 | 9.6微秒/点 |
| 测量速度 | 39 ms（双端口校准，扫描1601点） |
| 端口配置 | 集成的2、3和4端口，带有平衡测量能力 |
| 迹线噪声 | 0.001 dB rms |
温馨提示
若上述内容存在差异，请以产品手册为准。
如需获取样品、技术支持或完整规格书，请点击联系销售。
