产品概述

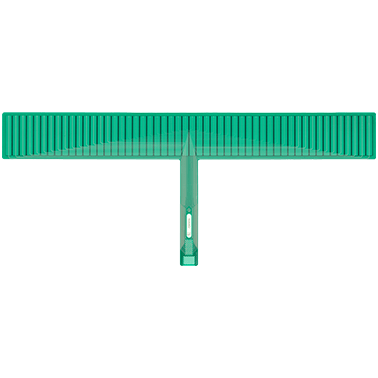

CNSCAN 天策电子 CN9610 是一款高性能薄膜压力传感器，采用先进的薄膜传感技术，具备高精度、高灵敏度和超薄柔性设计。该传感器拥有 2288 个独立感测点，覆盖 960mm×102mm 的测量区域，能够实时、均匀地捕捉压力分布变化。适用于需要高精度压力映射和分布测量的工业及科研场景。

核心特点/优势

• 高密度矩阵设计：44行×52列共2288个感测点，测点密度达2.3点/cm²，提供卓越的压力分布分辨率。
• 超薄柔性结构：整体厚度仅0.22mm，可贴合曲面或嵌入狭小空间，适应复杂安装环境。
• 宽量程与高精度：支持0-500 PSI（3447 kPa）测量范围，满足从微压到高压的多样化测试需求。
• 快速响应与稳定输出：薄膜材料具备优异的机械疲劳寿命和温度稳定性，确保长期连续工作的数据可靠性。

应用领域

• 工业制造与自动化（如机器人触觉感知、装配压力监测）
• 医疗康复与人体工学（如足底压力分析、轮椅坐垫压力分布测试）
• 汽车与航空航天（如轮胎压力测试、风洞模型表面压力分布测量）
• 科研与教育（如材料力学测试、流体力学实验）

选型指南/使用建议

安装前请确保被测表面平整清洁，避免尖锐物体划伤薄膜表面。建议配合专用数据采集系统或压力扫描模块使用，以充分发挥其高密度矩阵优势。工作环境温度建议控制在-10℃至60℃之间，避免强电磁干扰及腐蚀性气体环境。存储时应保持干燥平放，避免折叠或重压，以延长传感器使用寿命。

技术参数
