产品概述
VCS1385是一款高度集成的全极性磁开关传感器，在超小型封装内集成了AMR磁传感器和高精度CMOS处理电路。CMOS处理电路提供精确控制的BOP/BRP失调电压补偿电路和推挽输出，达到工业级的工作温度范围（-40～125℃），同时提供宽幅电压工作范围（1.8V～5.5V）和微安级的电流功耗。全极性磁开关因无需识别磁铁南北极，能够大大简化安装使用要求。利用AMR的高速反应特点，这款开关集高响应频率、低功耗、小尺寸和温度特性优良等特点于一体，成为众多低功耗、高性能应用的首选。
核心特点/优势
- 全极性磁开关设计，无需区分磁铁南北极，大幅简化安装与调试流程
- 集成AMR磁传感与CMOS电路，具备高精度失调电压补偿与推挽输出
- 超低功耗设计，平均电流仅0.6~2.2μA，完美适配电池供电设备
- 宽电压与宽温域支持（1.8V~5.5V，-40℃~125℃），满足工业级严苛环境
- 超小型封装（SOT23-3/TO-92S），节省PCB空间，响应频率高达1000Hz
应用领域
- 手持式设备
- 电池供电设备
- 低功耗高性能应用
选型指南/使用建议

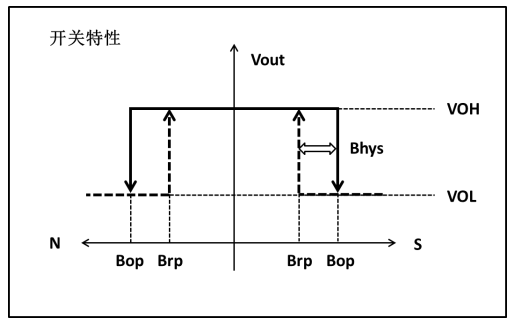

产品提供两种封装形式：SOT23-3封装对应型号VCS1385S，TO-92S封装对应型号VCS1385T。使用时需根据应用需求选择合适封装，并注意磁铁安装距离与极性以匹配Bop/Brp阈值。建议供电电压保持在1.8V~5.5V范围内，适用于对功耗、尺寸及响应速度有严格要求的电池供电场景。
技术参数
| 规格项 | 参数值 |
|---|---|
| Current Consumption | 0.6 ~ 2.2µA |
| Frequency | 1000Hz |
| 工作温度 | -40 ~ 125℃ |
| 响应时间 | 100µs |
| 供电电压 | 1.8 ~ 5.5Vdc |
温馨提示
若上述内容存在差异，请以产品手册为准。
如需获取样品、技术支持或完整规格书，请点击联系销售。
