产品概述

LEGACT 力感科技 FPH2500pro 套件是一款基于柔性薄膜压力传感器阵列的足底压力分布测量系统。该系统采用50×50矩阵布局，共集成2500个独立感应点，通过阵列薄膜压力传感器实时捕捉足底压力变化。传感器电阻值随外部压力变化而改变，系统通过USB接口将采集到的ADC原始数据以逐行循环的方式传输至PC端，配合专用DEMO软件可实现热力云图显示与数据记录，广泛应用于步态分析、足部健康评估及科研医疗等领域。

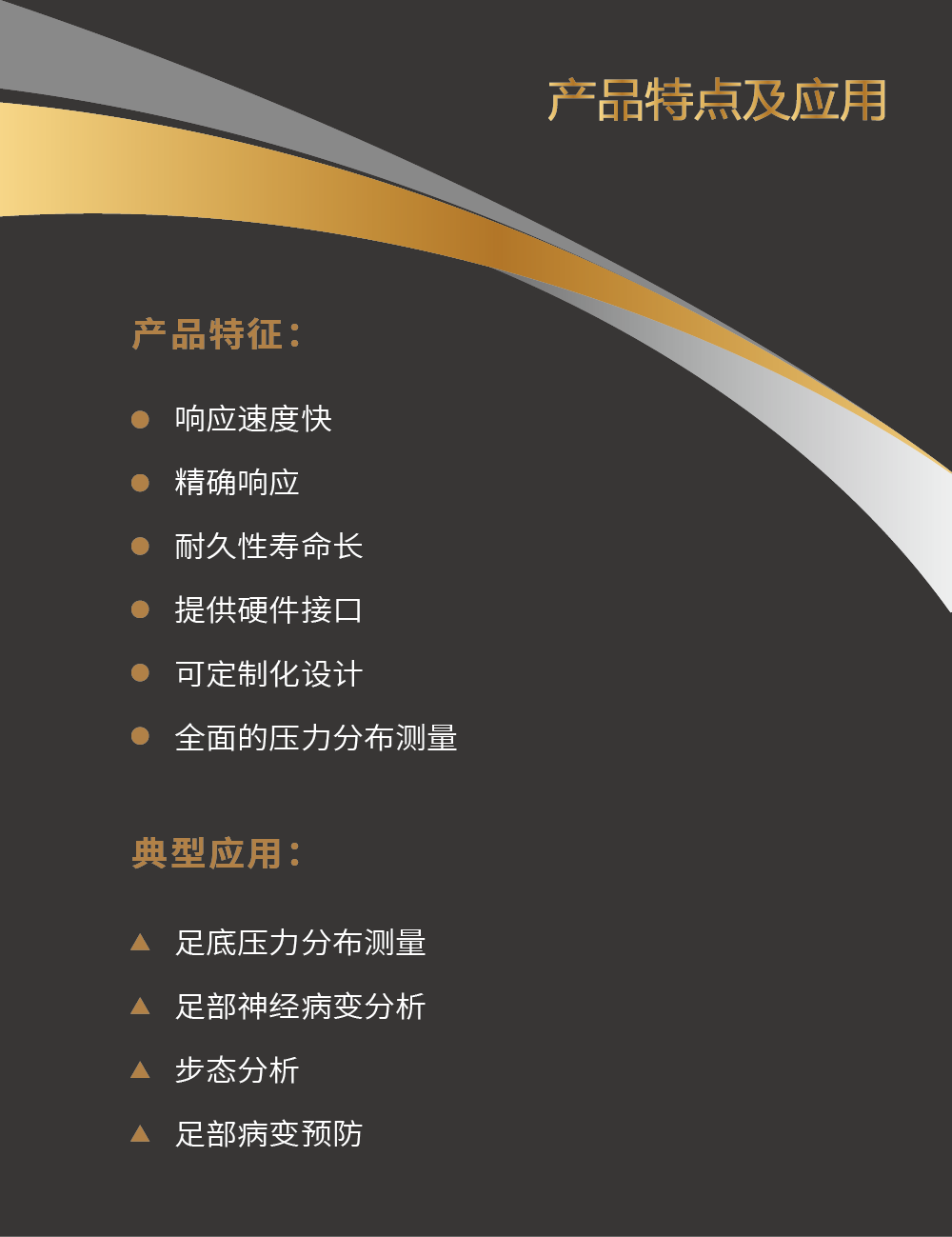

核心特点/优势

• 高精度分布测量：50×50高密度矩阵布局，单点感应直径5mm，精准还原足底压力分布形态
• 极速响应与高耐久性：响应时间小于1ms，支持60帧/秒实时采集（固件升级可达100帧），耐久性超过100万次循环
• 灵活定制设计：提供软板（0.7mm）与硬板（2mm）两种厚度选项，适配不同穿戴与测试场景
• 稳定可靠的通信：采用USB虚拟串口（VCP）通信，支持任意波特率，即插即用，兼容Windows系统
• 环境适应性强：无电磁干扰（EMI）与静电释放（ESD）影响，工作温度0°C~50°C，湿度30%~90%不结露

应用领域

• 足底压力分布测量
• 足部神经病变分析
• 步态分析与运动生物力学研究
• 足部病变预防与康复评估
• 智慧养老、运动体育、医疗设备、智能硬件及保健康复等领域

选型指南/使用建议

1. 基板选型：根据实际应用场景选择软板（0.7mm，贴合度高）或硬板（2mm，结构支撑性强）；
2. 数据校准：系统输出为原始ADC数字值（范围0x0000~0x0FFF），如需获取绝对压力值，需结合标准砝码进行多点校准并开发校准算法；
3. 环境要求：工作温度0°C~50°C，避免在极端温度或高湿结露环境下长期使用；

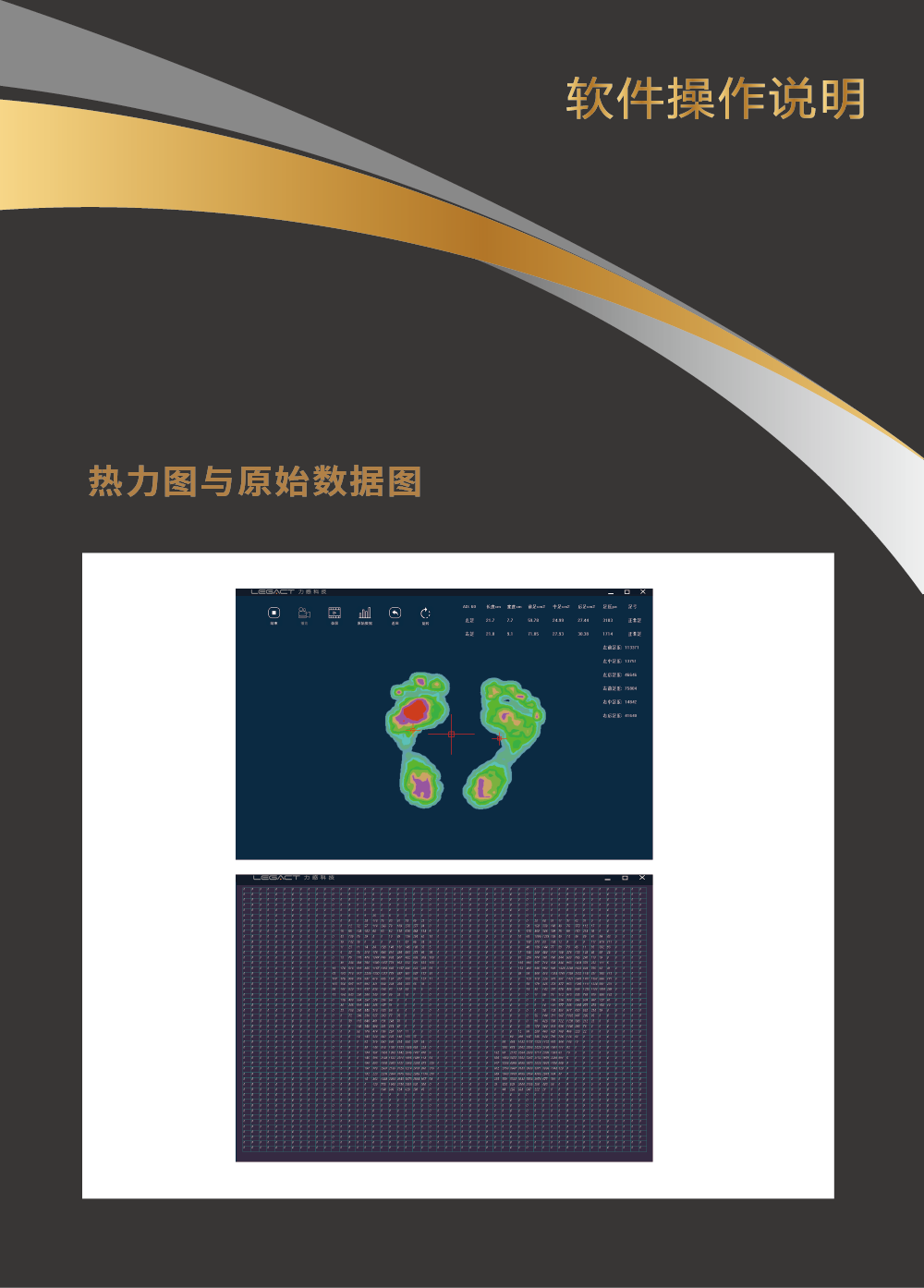

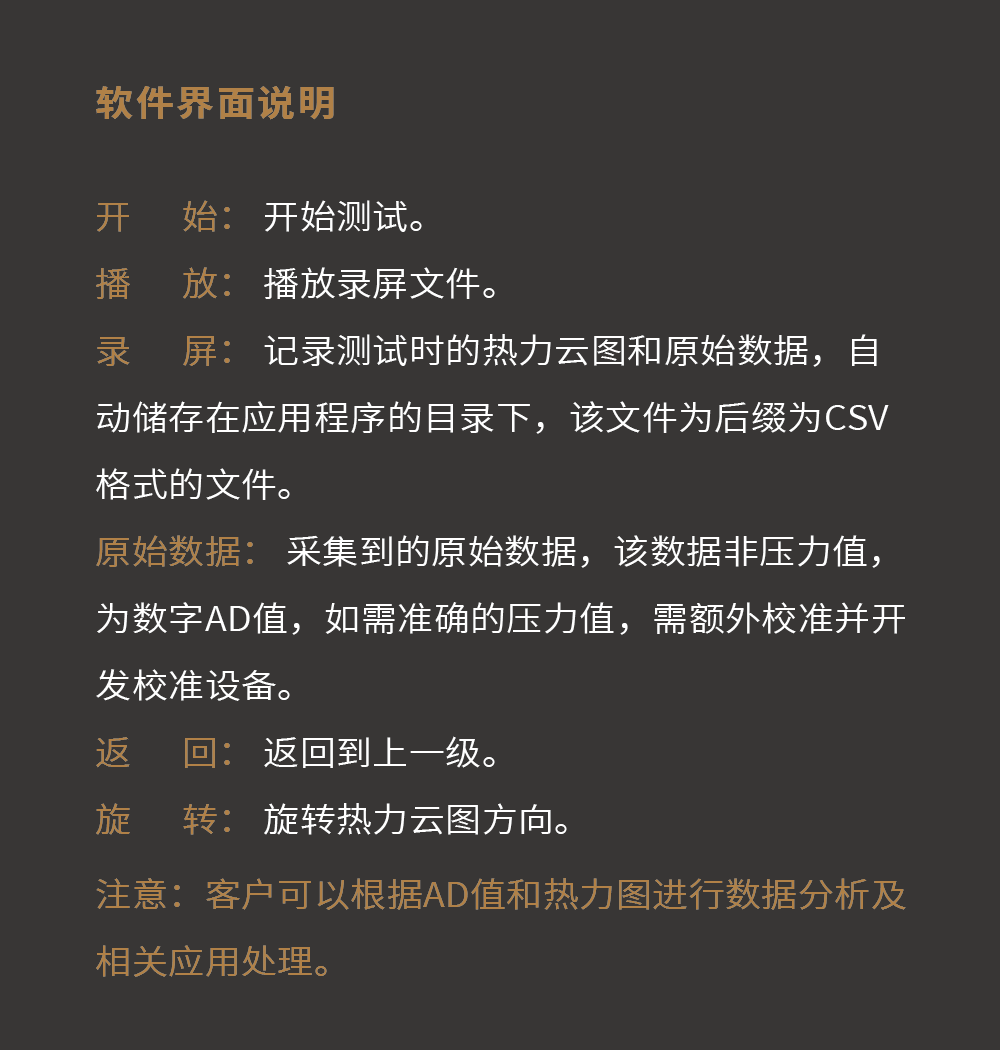

4. 软件配置：连接USB后需安装ST-VCP驱动程序，使用配套DEMO软件可查看热力图与原始数据，支持录屏保存为CSV格式；
5. 通信协议：数据以行为单位逐行循环发送，帧头固定为0xFF 0xFE，每行包含行号及50个压力点的低/高字节数据，便于二次开发集成。
