产品概述

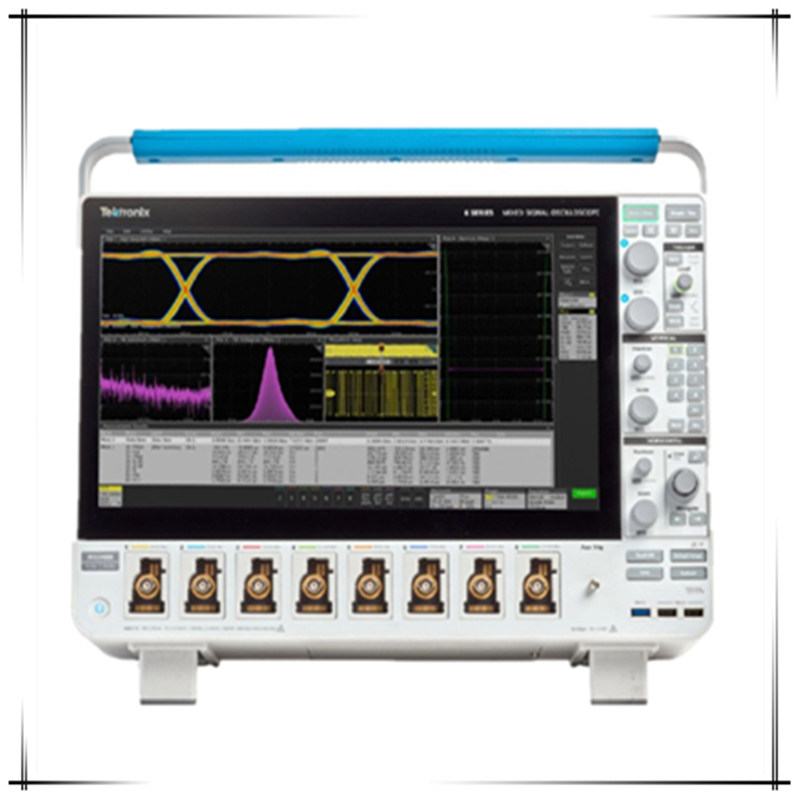

Tektronix MSO58 是一款高性能混合信号示波器，专为应对复杂和高速信号测试挑战而设计。该设备提供高达 2 GHz 的模拟带宽、6.25 GS/s 的采样率以及 125 M 点的记录长度，支持 8 条模拟通道和最多 64 条数字通道（可选）。配备 15.6 英寸高清触摸屏，支持手势操作，提供直观的用户界面和强大的信号分析能力。
核心特点/优势
- 支持高达 2 GHz 带宽，适用于高速信号测试
- 125 M 点记录长度，支持长时间信号捕获和分析
- 15.6 英寸高清触摸屏，支持手势操作，提升用户体验
- FlexChannel™ 技术，支持模拟和数字信号切换，灵活扩展测试能力
- 12 位 ADC，支持高达 16 位垂直分辨率，提升信号细节可见性
- 支持多种串行总线协议解码与触发，如 I2C、SPI、USB 2.0、以太网、CAN、LIN 等
- 内置任意波形/函数发生器（可选），支持信号生成
- 支持高级抖动分析，适用于高速数字系统调试
应用领域
- 电子测试与测量：适用于研发、生产测试和质量控制
- 通信系统开发：支持高速串行总线协议分析与调试
- 工业自动化：用于复杂控制系统的信号监测与分析
- 高速信号分析：适用于高频、高精度信号测试场景
- 教育科研：用于教学实验和科研项目中的信号分析
选型指南/使用建议
建议根据实际测试需求选择模拟和数字通道数量，以及是否需要内置函数发生器。设备支持 Windows 操作系统，可运行 PC 软件，便于集成到现有测试环境中。使用时应确保良好的接地和稳定的电源供应，以保证测试精度和设备安全。
技术参数
| 规格项 | 参数值 |
|---|---|
| 操作系统 | Windows |
| 支持总线协议 | I2C、SPI、USB 2.0、以太网、CAN、LIN 等 |
| 数字通道数（可选） | 64 |
| 函数发生器输出（可选） | 1 |
| 记录长度 | 62.5 M 点至 125 M 点 |
| 屏幕尺寸 | 15.6 英寸 |
| 模拟带宽 | 350 MHz 至 2 GHz |
| 采样率 | 6.25 GS/s |
| 垂直分辨率 | 12 位 ADC，支持高达 16 位 |
| 模拟通道数 | 8 |
| 支持功能 | 串行解码/触发、高级抖动分析 |
温馨提示
若上述内容存在差异，请以产品手册为准。
如需获取样品、技术支持或完整规格书，请点击联系销售。
