技术指标规格书

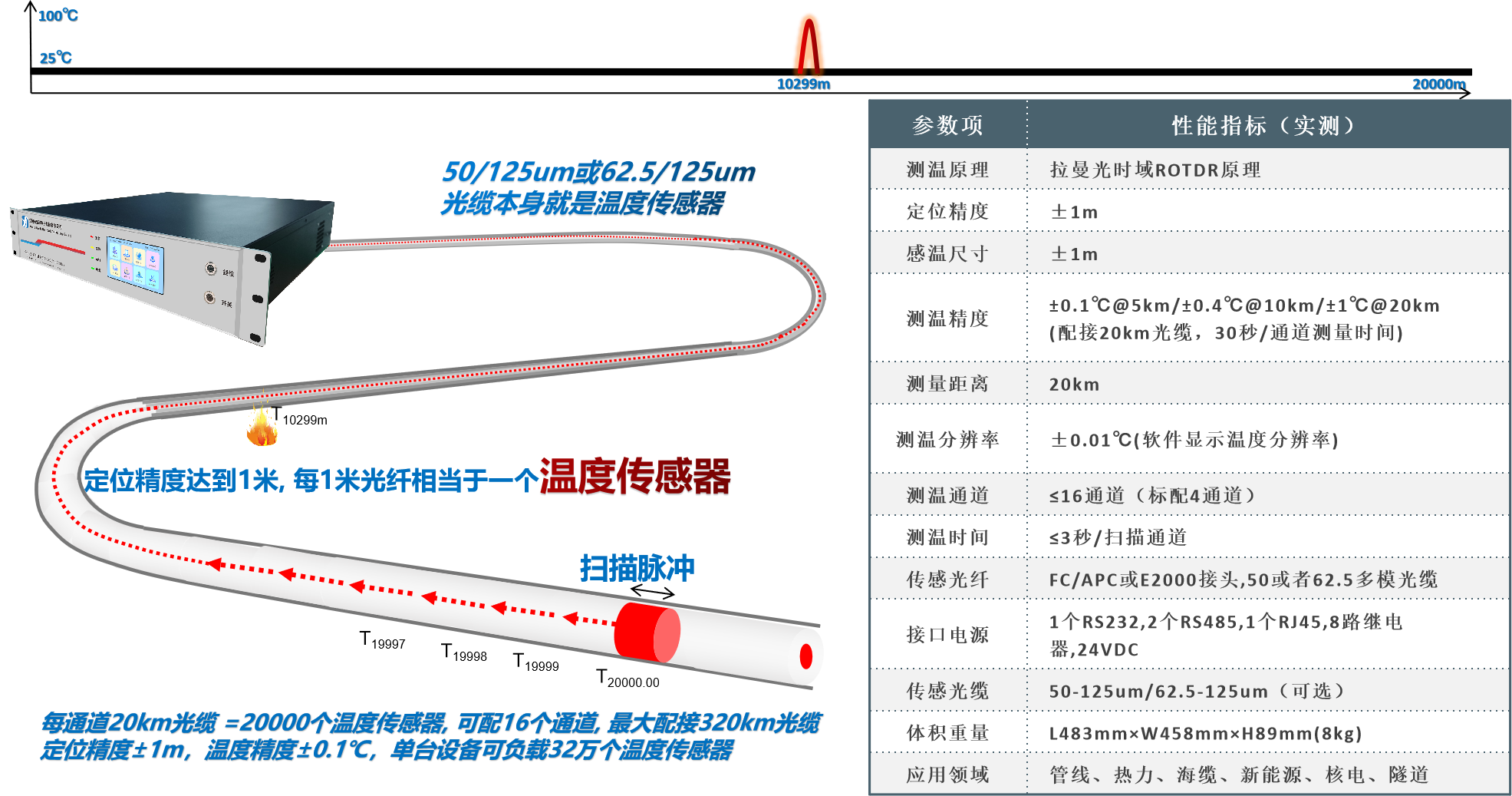

| 长距离分布式光纤测温系统主机DTS-BLY-5S（LDV型） | |
| 光纤类型 | 多模50/125um或62.5/125um |
| 产品架构 | 设备采用嵌入式FPGA+ARM设计，不依赖于操作系统，可适配任何操作系统。所有机器内电路三防处理，防潮、防漏电、防尘、防腐蚀、防老化、耐电晕等； *主机内部可集成Windows工控机本地显示（选配） |
| 激光器架构 | 欧标一线激光器 |
| 光脉冲稳定性 | ±0.05% |
| 探测架构 | 带前放大动态双路光电倍增结构 |
| 温飘优化模组 | - |
| 多阶LMS光滤波 | 三阶光滤波器 |
| NPU光编码模块 | - |
| 散射光增强模块 | 加强嵌入式模块 |
| 数据处理能力 | 400MByte/秒 |
| 测量距离 | 20km |
| 空间分辨率（最小感温尺寸） | ±1m |
| 采样分辨率 | 1m |
| 定位精度 | ±1m |
| 测量时间 | 典型3秒(可调，时间越长测温实时性越差，但温度精度越高） |
| 温度测量范围 | （-200-700）℃ |
| 测量温度精度 | ±0.1℃@5km/±0.4℃@10km/±1℃@20km(配接20km光缆极限情况下，30秒/通道测量时间，对温度精度与最小感温尺寸皆有一定的要求，对实时性要求不高，如长输管线；在配接10km或者5km等短光缆时，以上温度精度翻倍提升，同时测量时间越长温度精度越高) |
| 温度分辨率 | 0.01℃ |
| 测量通道 | 最大16通道（典型4通道） |
| 光纤接头 | FC/APC(可定制E2000） |
| 工作电源 | 9-36VDC(典型DC24V)；可外接或者内置12V6AH锂电池，连续供电8小时以上； |
| 平均功耗 | 6w |
| 操作温度 | -10℃-60℃ |
| 存储温度 | -20℃-70℃ |
| 对外显示 | RJ45网线连接工控机显示，或者选配4.3-10寸液晶屏，对外展示温度曲线、测温光缆施工质量、网络信息、设备自检、设备信息展示、报警记录、设备消音等功能单元 |
| 通信接口 | RJ45：支持TCP协议，ModbusTCP协议以及南网电力通信协议;RS232：主要用于支持系统固件升级;1-RS485(G、B、A)：1-485(A,B,G)主要用于外挂最多64路继电器模组或者与火灾报警器单元通信(需要专用固件支持)；2-RS485(G、B、A)：第三方系统可通过modbusRTU协议获取最多125个分区的信息(如最大值与最大值位置，报警值等信息)；可按米标读光纤任意位置点的温度。内置8路继电器：通过干节点与第三方联动 |
| 尺寸（长宽高） | A款式(2U标准机架式机箱：L483mm×W458mm×H89m)B款式(小型模块化机箱:L308mm×W200mm×H60mm)C款式（10寸大屏壁挂式机箱:L310mm×W220mm×H67mm)D款式（手提便携式L388mm×W290mm×H150mm） |
| 重量 | A款式(2U机架式，8kg)；B款式(小型模块化，4.5kg); C款式(大屏壁挂式，5kg);D款式(手提便携式，4.5kg) |
技术参数
| 规格项 | 参数值 |
|---|---|
| 热电偶类型 | E (-270°C - 1000°C);T (-270°C - 400°C);W (0°C - 2300°C);J (-210°C - 1200°C);B (0°C - 1820°C);C (0°C - 2320°C);K (-270°C - 1372°C);其它;S (-50°C - 1768°C);N (-270°C - 1300°C);R (-50°C - 1768°C) |
| 传感器类型 | 非接触式红外温度传感器;温度探头;半导体温度传感器;铂电阻;热敏电阻;热电偶 |
