产品描述
SY11气体传感器所使用的气敏材料是在清洁空气中电导率 较低的半导体材料。当传感器所处环境中存在酒精蒸气时， 传感器的电导率随空气中酒精气体浓度的增加而增大。使用 简单的电路即可将电导率的变化转换为与该气体浓度相对应 的输出信号。
传感器特点
高灵敏度、快速响应恢复、长寿命、低功耗、低成本、外型 小巧
主要应用
对酒精具有高的灵敏度和快速的响应性能，适于便携式酒精探测器和汽车燃火系统等等.

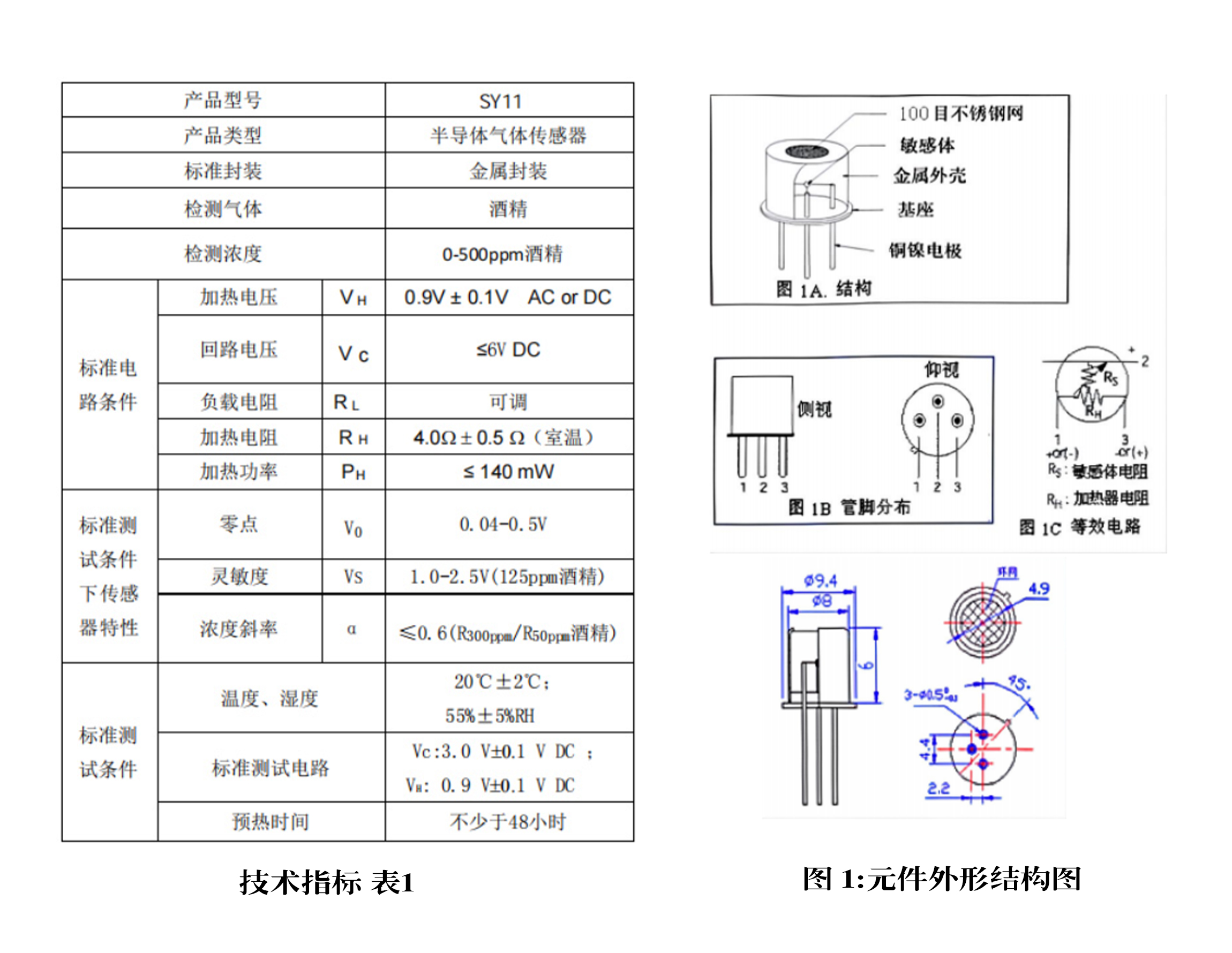

气体传感器敏感部分是一个微型球体，内嵌加热丝和金属电极，这种敏感元件安装在有防爆功能的双层100目不锈钢网的金属壳内。（如图1）

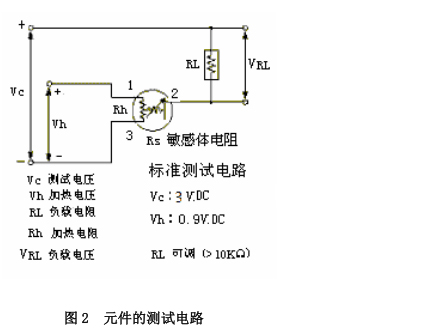

基本测试电路
通过固定或可调外接负载电阻上电压的变化获得元件电阻的变化。为了使元件发挥理想的功能，加热电压、回路电压和负载电阻需满足表 1 所示的标准工作条件。在正常检测前需给传感器施加 5-10 秒钟 2.0±0.2V 的高电压，以使传感器尽快稳定并进入工作状态。

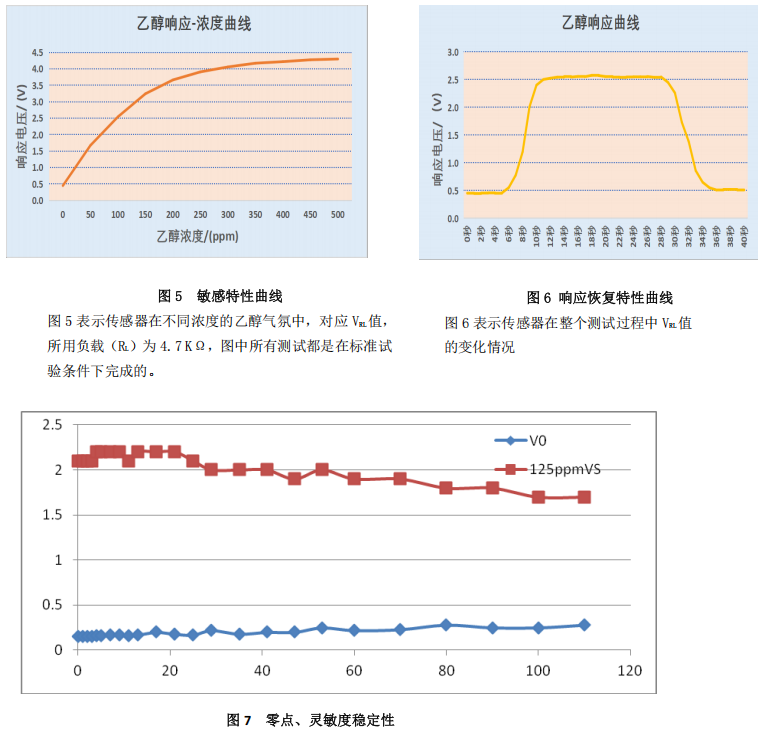

传感器特性
注意事项:
1 必须避免的情况
1.1 暴露于可挥发性硅化合物蒸气中
传感器要避免暴露于硅粘接剂、发胶、硅橡胶、腻子或其它存在可挥发性硅化合物的场所。如
果传感器的表面吸附了硅化合物蒸气，传感器的敏感材料会被硅化合物分解形成的二氧化硅包裹，
抑制传感器的敏感性，并且不可恢复。
1.2 高腐蚀性的环境
传感器暴露在高浓度的腐蚀性气体（如 H2S，SOX，Cl2，HCl 等）中，不仅会引起加热材料及传
感器引线的腐蚀或破坏，并会引起敏感材料性能发生不可逆的劣变。
1.3 碱、碱金属盐、卤素的污染
传感器被碱金属尤其是盐水喷雾污染后，或暴露在卤素如氟利昂中，也会引起性能劣变。
1.4 接触到水
溅上水或浸到水中会造成传感器敏感特性下降。
1.5 结冰
水在传感器敏感材料表面结冰会导致敏感层碎裂而丧失敏感特性。
1.6 施加电压过高
如果给传感器或加热器施加的电压高于规定值，即使传感器没有受到物理损坏或破坏，也会造
成引线和/或加热器损坏，并引起传感器敏感特性下降。
1.7 传感器管脚加错电压
传感器 1、3 管脚之间加 0.9 V1 V DC 加热电压，过高会损坏传感器甚至烧断电极；2 脚和 1
或 3 脚之间加 3.0 V1 V DC 测试电压。
2 尽可能避免的情况
2.1 凝结水
在室内使用条件下，轻微凝结水对传感器性能会产生轻微影响。但是，如果水凝结在敏感层表
面并保持一段时间，传感器特性则会下降。
2.2 处于高浓度气体中
无论传感器是否通电，在高浓度气体中长期放置，均会影响传感器特性。如用打火机气直接喷
向传感器，会对传感器造成极大损害。
2.3 长期贮存
传感器在不通电情况下长时间贮存，其电阻会产生可逆性漂移，这种漂移与贮存环境有关。传
感器应贮存在不含可挥发性硅化合物的密封袋中。经长期贮存的传感器，在使用前需要更长时间通

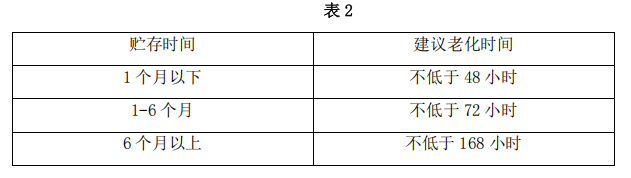

电以使其达到稳定。贮存时间及对应的老化时间建议如表 2 所示。
2.4 长期暴露在极端环境中
无论传感器是否通电，长时间暴露在极端条件下，如高湿、高温或高污染等极端条件，传感器
性能将受到严重影响。
2.5 振动
频繁、过度振动会导致传感器内部引线产生共振而断裂。在运输途中及组装线上使用气动改锥/
超声波焊接机会产生此类振动。
2.6 冲击
如果传感器受到强烈冲击或跌落会导致其引线断裂。
2.7 使用条件：
2.7.1 对传感器来说手工焊接为最理想的焊接方式，建议焊接条件如下：
- 助焊剂：含氯最少的松香助焊剂
- 恒温烙铁
- 温度：250℃
- 时间：不大于 3 秒
2.7.2 使用波峰焊时应满足以下条件：
- 助焊剂：含氯最少的松香助焊剂
- 速度：（1-2）米/分钟
- 预热温度：（100±20）℃
- 焊接温度：（250±10）℃
- 1 次通过波峰焊机
违反以上使用条件将使传感器特性下降。
