产品概述
至善传感SJ11甲烷半导体传感器是一款采用多层厚膜制造工艺的高性能可燃气体检测元件。该传感器在微型Al₂O₃陶瓷基片两面分别制作加热器和金属氧化物半导体气敏层，并封装于金属壳体内。当环境中存在目标气体时，传感器电导率随气体浓度升高而增大，通过简单的外部电路即可将电导率变化转换为与气体浓度成比例的标准输出信号，广泛应用于各类气体泄漏监测与安全探测系统。
核心特点/优势

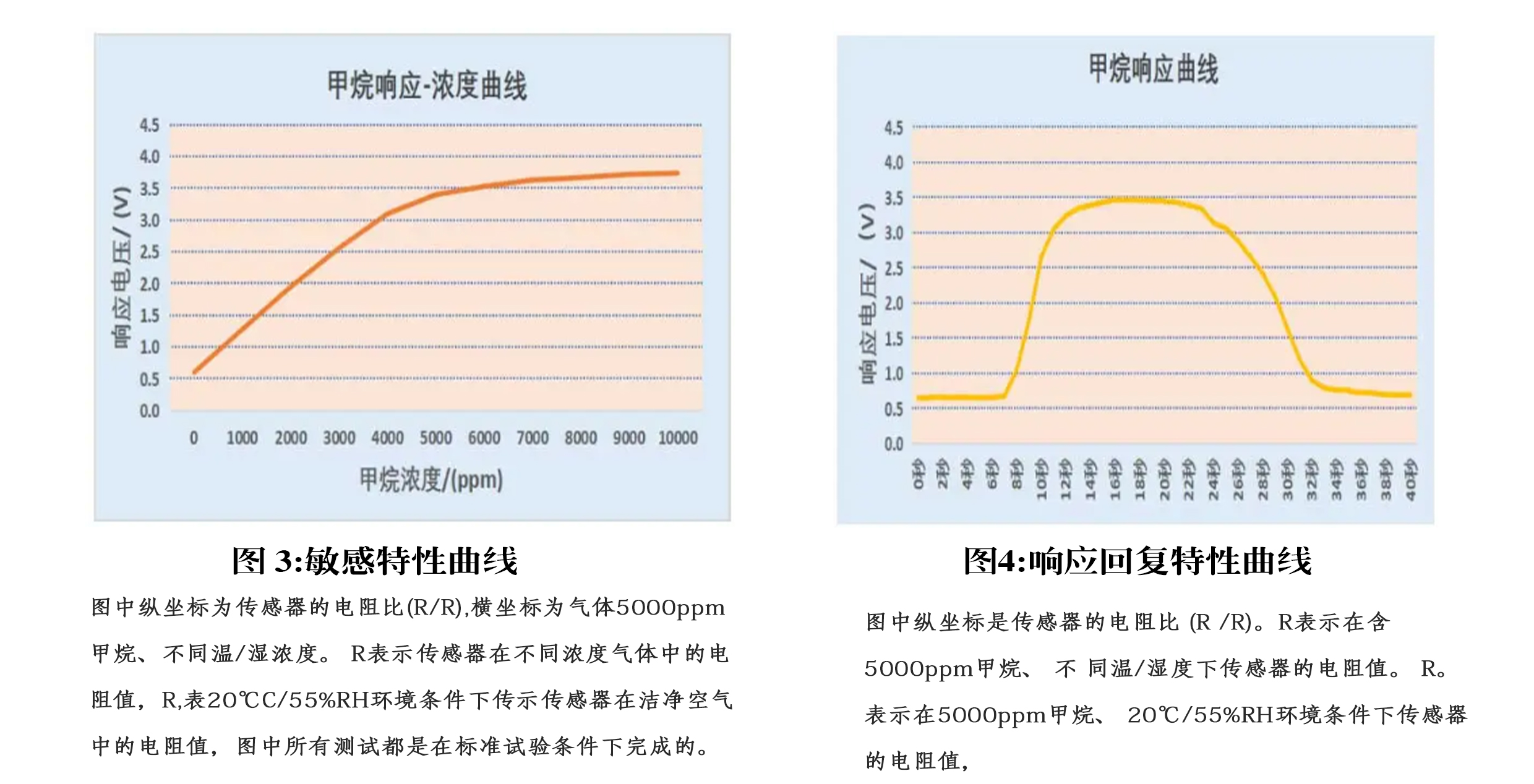

- 高灵敏度与宽量程：在0~10000ppm较宽浓度范围内对甲烷、天然气及沼气均表现出优异的灵敏度，灵敏度指标≥5。

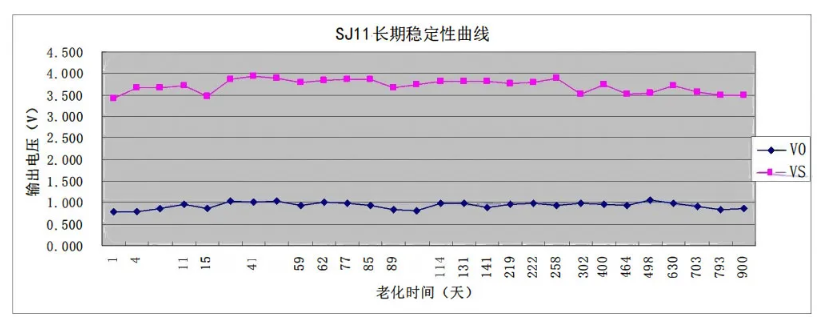

- 低功耗与快响应：加热功耗≤450mW，具备响应恢复速度快、长期稳定性好及使用寿命长达5年的特点。
- 抗干扰与高可靠性：金属封装结构有效屏蔽外界干扰，驱动电路简单，成本低廉，适合大规模部署。
- 环境适应性强：在标准温湿度条件下性能稳定，浓度斜率≤0.6，确保测量数据的线性度与重复性。
应用领域
- 家庭、工厂及商业场所的可燃气体泄漏监测装置
- 防火/安全探测系统与可燃气体泄漏报警器
- 便携式/固定式气体检漏仪
选型指南/使用建议
电路配置：传感器需独立施加加热器电压(VH: 5.0V±0.1V AC/DC)与测试电压(Vc: ≤24V DC)。加热与测量电路可共用电源，但需注意管脚定义（1、2脚为加热电极，3、4脚为测量电极）。
环境要求：严禁暴露于挥发性硅化合物、高浓度腐蚀性气体(H₂S, SO₂, Cl₂, HCl等)、碱金属盐、卤素及水雾环境中。避免长期处于高浓度气体、极端温湿度或强振动/冲击条件下。氧气浓度需保持在18%以上，低氧环境需提前咨询。

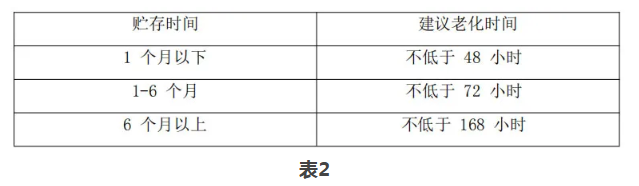

安装与焊接：推荐手工焊接，使用含氯最少的松香助焊剂，恒温烙铁温度≤350℃，焊接时间≤3秒。长期贮存后首次使用需延长通电老化时间（1个月内贮存≥48小时，1-6个月≥72小时，6个月以上≥168小时）以恢复稳定特性。

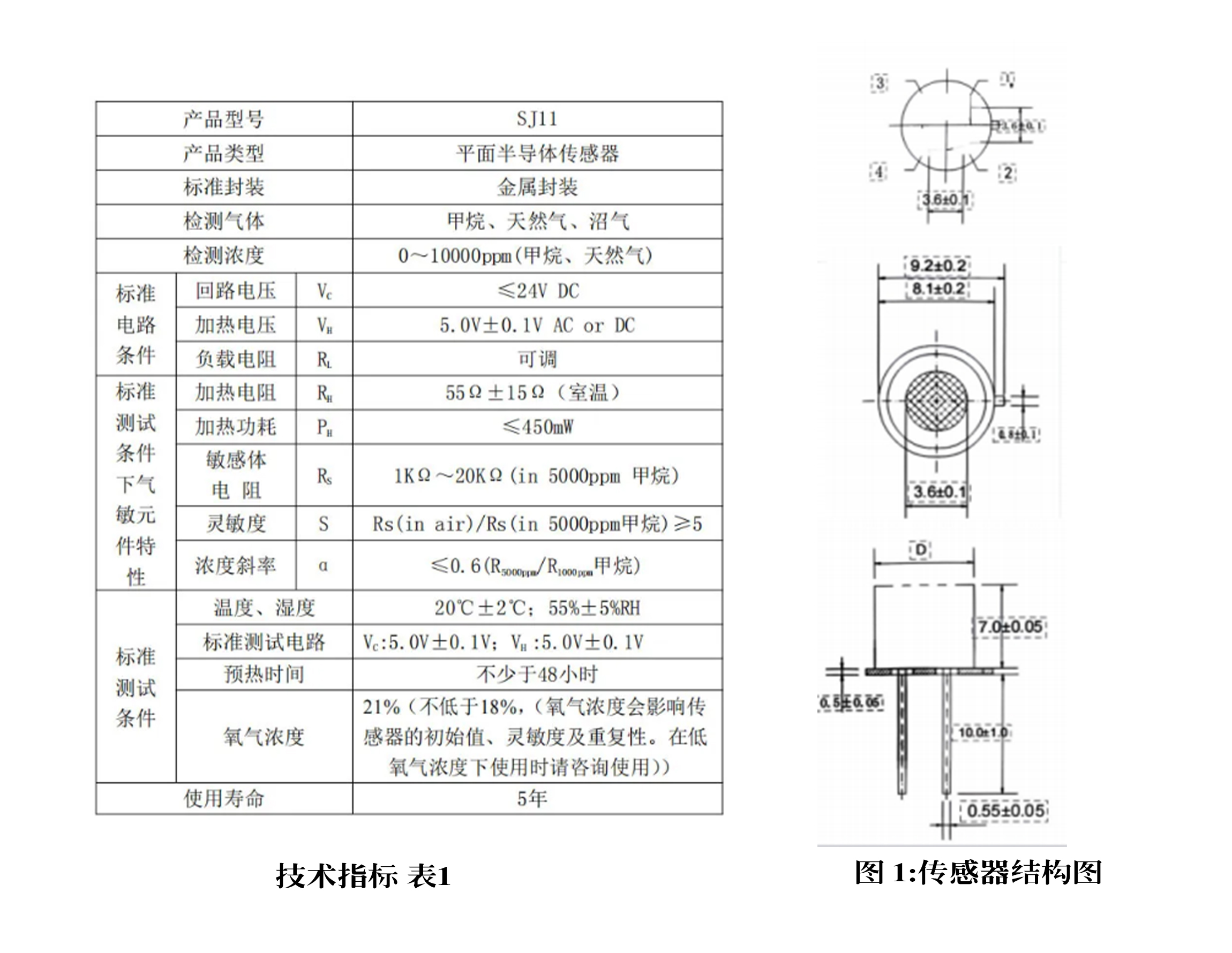

技术参数
| 规格项 | 参数值 |
|---|---|
| 使用寿命 | 5年 |
| 加热功耗(PH) | ≤450mW |
| 标准封装 | 金属封装 |
| 检测浓度 | 0~10000ppm |
| 标准测试温湿度 | 20℃±2℃; 55%±5%RH |
| 加热电压(VH) | 5.0V±0.1V AC or DC |
| 回路电压(Vc) | ≤24V DC |
| 产品型号 | SJ11 |
| 检测气体 | 甲烷、天然气、沼气 |
| 负载电阻(RL) | 可调 |
| 加热电阻(RH) | 55Ω±15Ω |
| 预热时间 | 不少于48小时 |
| 浓度斜率(a) | ≤0.6 |
| 敏感体电阻(Rs) | 1KΩ~20KΩ (5000ppm甲烷) |
| 产品类型 | 平面半导体传感器 |
| 灵敏度(S) | Rs(空气)/Rs(5000ppm甲烷)≥5 |
温馨提示
若上述内容存在差异，请以产品手册为准。
