产品概述

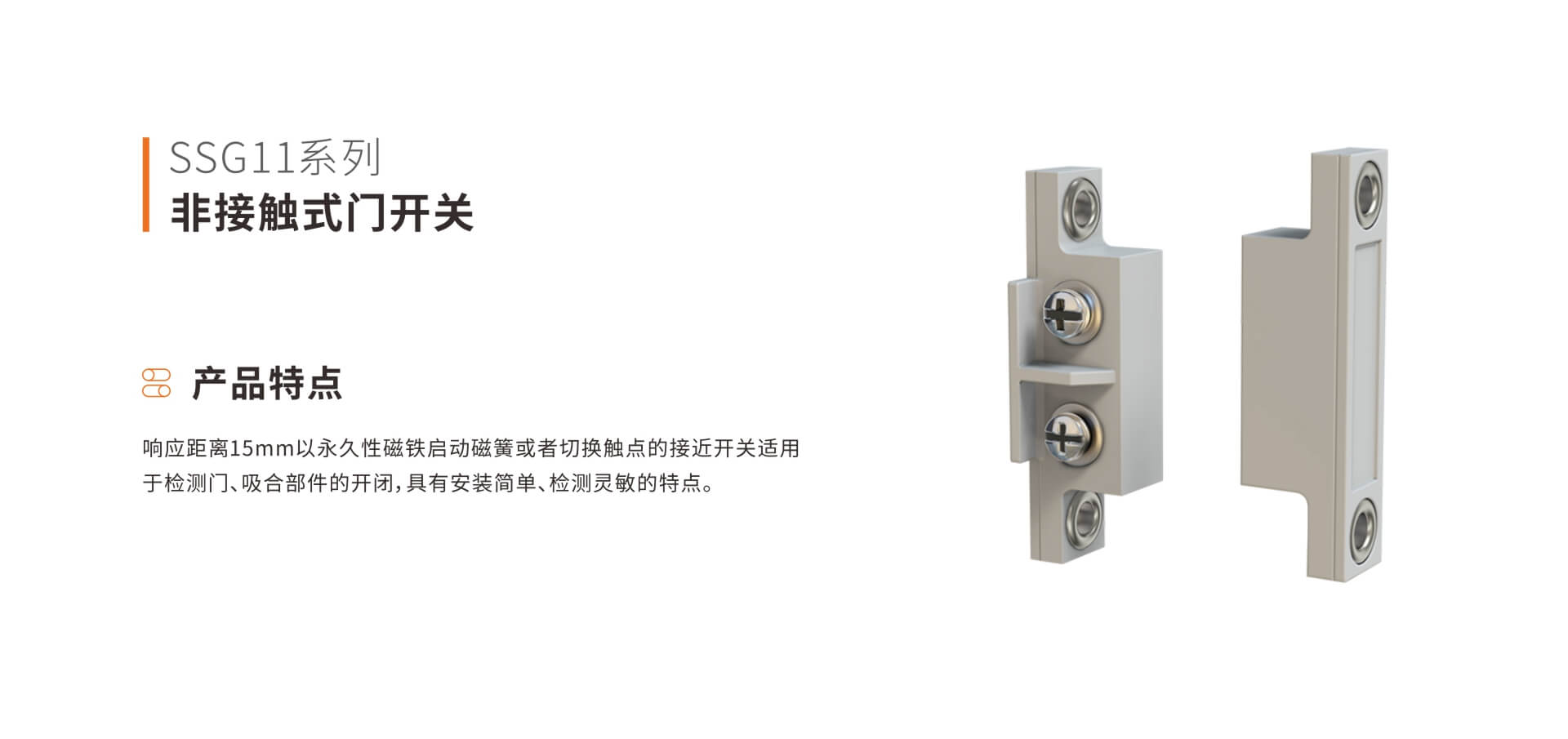

SSG11系列非接触式门开关是一款以永久性磁铁启动磁簧开关的接近传感器。该产品专为检测门、吸合部件的开闭状态而设计，采用磁簧触点结构，具有安装简单、检测灵敏、响应迅速的特点，广泛应用于工业设备的门控与安全联锁系统中。
核心特点/优势
- 精准检测：标准响应距离15mm，磁簧开关结构确保信号切换稳定可靠
- 超长寿命：机械寿命高达5,000万回以上（DC24V 0.1A阻性负载），大幅降低维护成本
- 坚固耐用：通过严格的振动（10~55Hz/1.5mm振幅）与冲击（300m/s²）耐久测试，适应恶劣工业环境
- 安装便捷：端子台型连接设计，配合M3螺钉固定，接线与安装操作简单高效
- 环境适应性强：防护等级IP40，工作温度范围-20~+60°C，满足多数工业场景需求
应用领域
- 工业设备安全门与防护罩的开闭检测
- 自动化生产线吸合部件状态监测
- 机械装置位置检测与联锁控制
- 仓储物流设备门控感应系统
选型指南/使用建议
1. 安装环境：请避免将传感器直接安装在铁板等强磁性体上，以免磁场干扰导致检测特性改变。
2. 电气接线：本产品仅支持直流供电（最大DC100V/0.1A），严禁接入交流电源。
3. 检测方向：磁铁移动方向应垂直于感应面，斜向移动可能导致多次ON/OFF误触发，需按规范调整安装角度。
4. 安全警示：本产品不可作为直接检测人体或保障人身安全的保护装置，需配合符合安全标准的主控系统使用。
5. 安装扭矩：端子台M3螺钉拧紧扭矩请控制在0.95N·m以下，防止损坏内部结构。

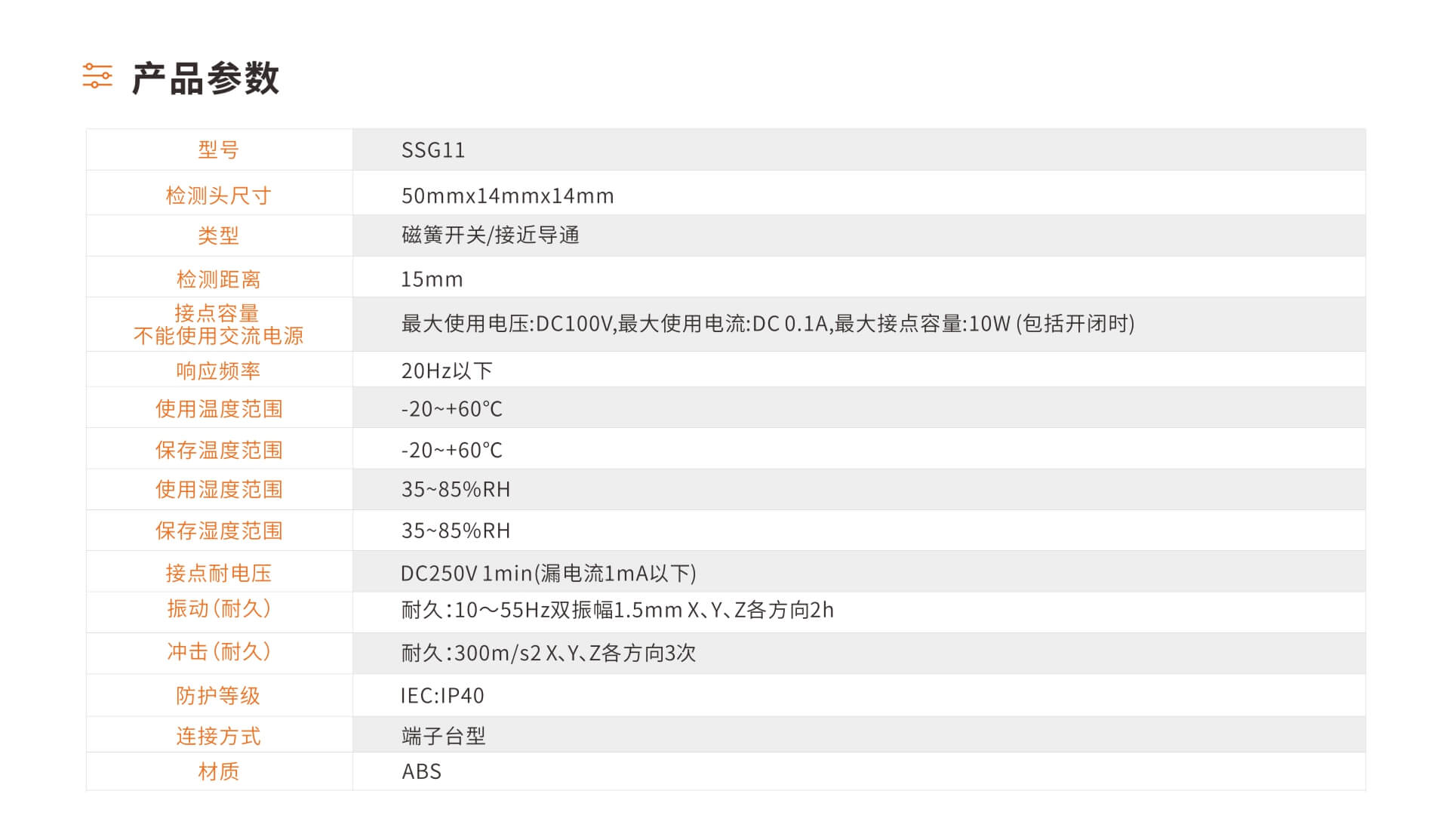

技术参数
| 规格项 | 参数值 |
|---|---|
| 响应时间 | 20Hz |

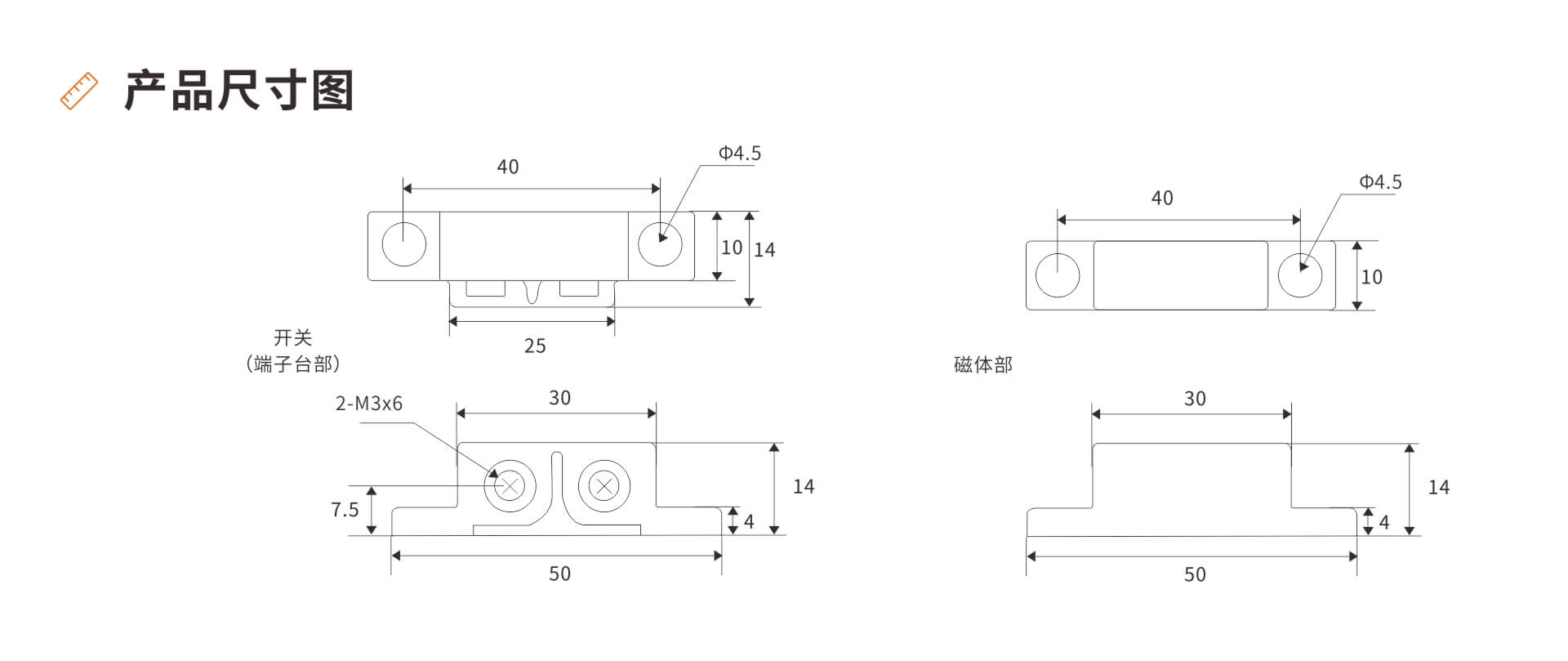

| 尺寸 | 50mm x 14mm x 14mm |
| 接触电阻 | ≤150mΩ |
| 外壳材质 | ABS |
| Humidity Range | 35 ~ 85%RH |
| Life | ≥50,000,000 cycles |
| 工作温度 | -20 ~ +60℃ |
| 功耗 | 10W |
| 电压 - 供电 | DC100V |
| 介质强度 | DC250V 1min |
| Current Consumption | 0.1A |
| Protection Rating | IP40 |
| Switching Voltage | 100V |
| Range | 15mm |
| 电气连接 | Terminal block |
| Switching Capacity | 10W |
| 冲击抗性 | 300m/s2, 3 times |
| Switching Current | 0.1A |
| 振动抗性 | 10 ~ 55Hz, 1.5mm amplitude, 2h |
温馨提示
若上述内容存在差异，请以产品手册为准。
如需获取样品、技术支持或完整规格书，请点击联系销售。
