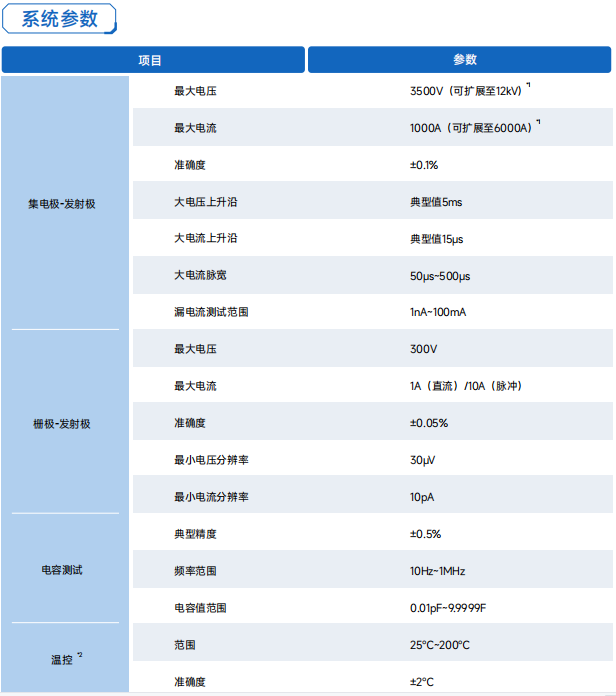

系统特点

高电压：支持高达3.5KV高电压测试（蕞大扩展至12kV）；

大电流：支持高达6KA大电流测试（多模块并联）；

高精度：支持uΩ级导通电阻、nA级漏电流测试；

模块化设计：内部采用模块化配置，可添加或升级测量单元；

测试效率高：可自动切换、一键测试；温度范围广：

支持常温、高温测试；

兼容多种封装：根据测试需求可定制夹具；

测试项目

二极管：反向击穿电压VR、反向漏电流IR、正向电压VF、 正向电流IF、电容值Cd、I-V曲线、C-V曲线

三极管：V(BR)CEO、V(BR)CBO、V(BR)EBO、ICBO、VCE(sat)、VBE(sat)、IC、IB、Ceb、 增益hFE，输入特性曲线、输出特性曲线、C-V特性曲线

Si MOS/IGBT/SiC MOS/GaN HEMT：V(BR)DSS/V(BR)CES、IDSS/ICES、VCE(sat)、RDS(on)、VSD/VF、VGS(th)/、VGE(th)、IGSS/IGES栅极内阻Rg、输入电容Ciss/Cies、输出电容、Coss/Coes、反向传输电容Crss/Cres、跨导gfs、输出特性曲线、 转移特性曲线、C-V特性曲线

光耦(四端口以下)：IF、VF、V(BR)CEO、VCE(sat)、ICEO、IR、输入电容CT、输出电容CCE、 电流传输比CTR、隔离电容CIO

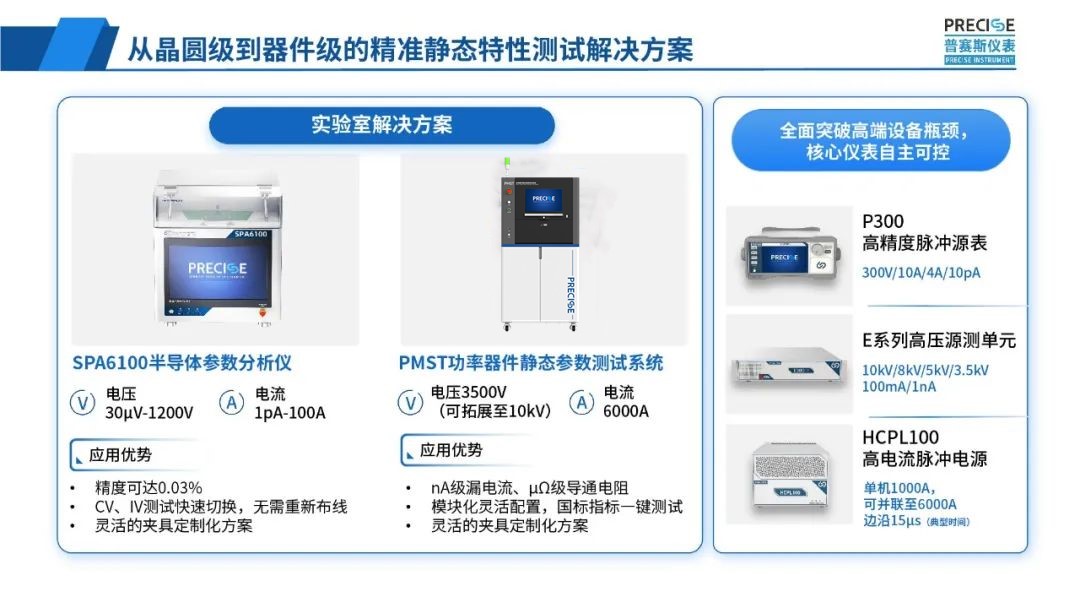

普赛斯仪表专业研究和开发半导体材料与器件测试的专业智能装备，产品覆盖半导体领域从晶圆到器件生产全产业链。推出基于高精度数字源表(SMU）的第三代半导体功率器件静态参数测试方案，为SiC和GaN器件提供可靠的测试手段，实现功率半导体器件静态参数的高精度、高效率测量和分析。如果您对普赛斯功率半导体器件静态参数测试方案和国产化高精度源表感兴趣，欢迎随时联系我们，详询一八一四零六六三四七六；
