YS-ZFZ02是一款双霍尔的

正反转传感器，专门为商砼搅拌车辆检测搅拌车的正、反、

停转三种状态，安装是只需要 1 个磁铁检查状态即可，不同

状态输出不同信号，使用宽电压输入，解决在安装过程中安

装复杂，使用中电压瞬间高峰值等设备故障等原因，YS-ZFZ02

使用寿命长！

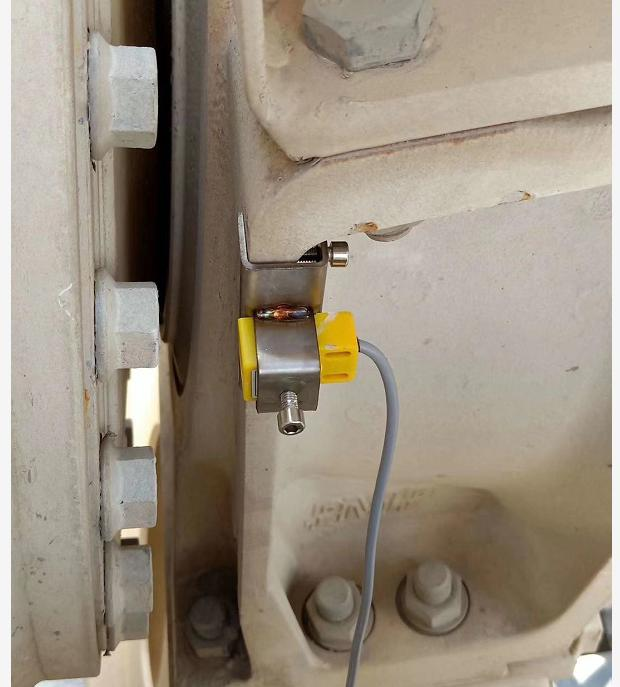

安装图片

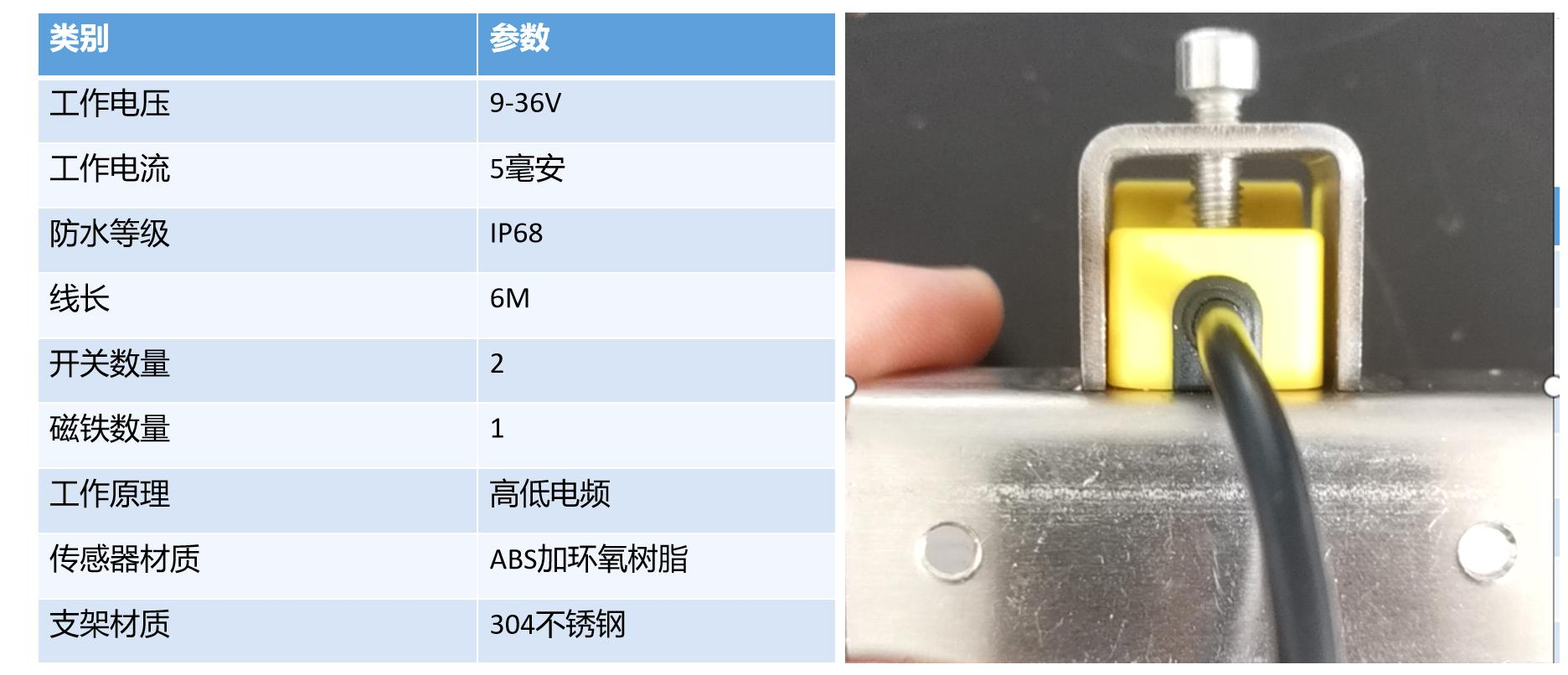

产品参数

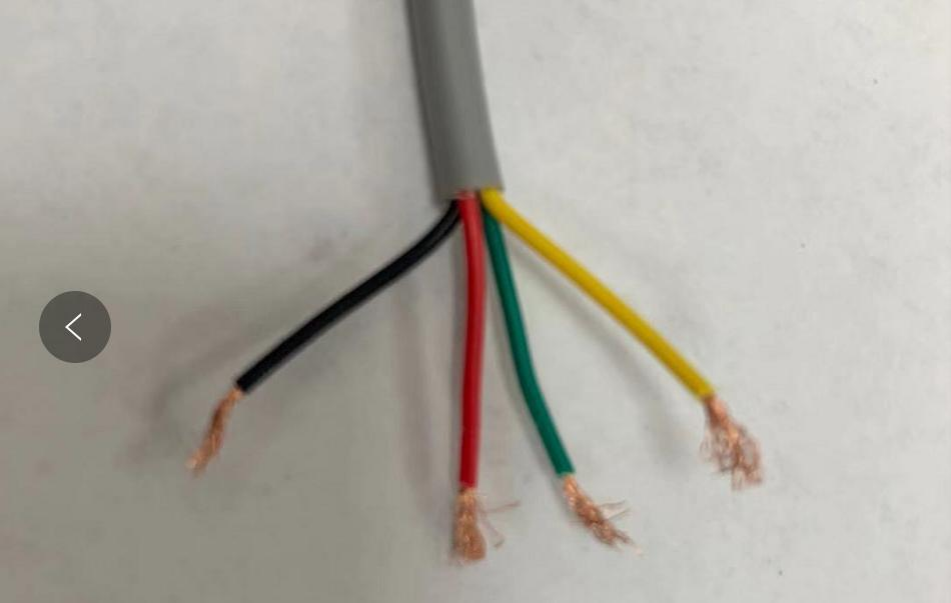

.电源线接线方式

A.红色为正极

B.黑色为负极

C.绿色为双霍尔开关感应磁铁时从左到右为高电压，右

到左为低电压；

D.黄色为双霍尔开关感应磁铁时从左到右为低电压，右

到左为高电压；

.正反装状态输出顺序

安装方向三种正反停转状态输出不同信号。信号线输出最高电压 V 根据和工作电源输入电压相等.

A、检测到磁铁从左到右绿色信号线输出高电压，输出电压为输入电压,黄色信号线输出低电压（状态持续）。

B、检测到磁铁从右到左绿色信号线输出低电压（正常为零点几 V），黄色信号线输出高电压，输出电压为输入电压（状态持续）。

C、罐体停转时未检测到磁铁（状态未更新上一条状态持续 3分钟后判定为停转），黄绿色两条信号线输出电压为双高双低。

D、罐体停转时持续检测到磁铁（状态未更新上一条状态持续 3 分钟后判定为停转），黄绿色两条信号线输出电压为双高双低。

安装流程

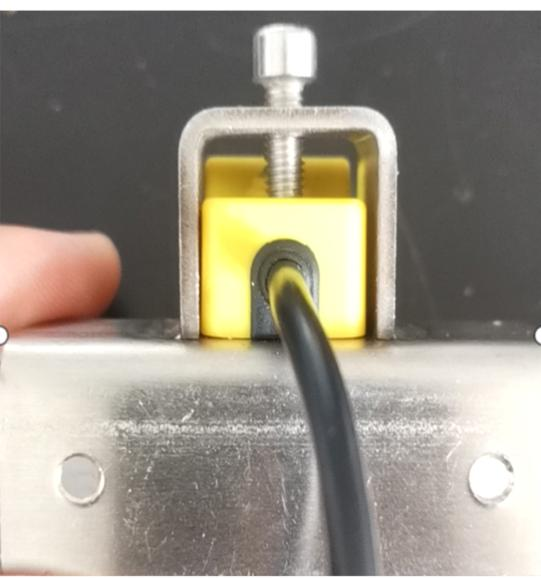

.先将传感器探头临时与支架连接固定成一体，在整体靠近轴、轮的检测部位（注意探头与磁钢间隔，磁钢固定于滚筒的轴、轮上）；借助原车螺丝，先松开固定螺丝，调整好传感器距离后再紧固螺丝。

4.2.正确接好线路后，使水泥罐车滚筒处于转动状态，观察传感器指示灯闪烁情况；正转或者反转时：指示灯只有磁钢经过探头时闪烁下；特别注意当停转时磁钢刚好在探头位置时指示灯长亮，未在探头感应位置时指示灯不亮。调试好传感器角度后，固定住传感器探头与支架，在支架与传感器固定夹以及与原车螺丝处各滴一滴螺丝紧固胶，防止螺丝松动。

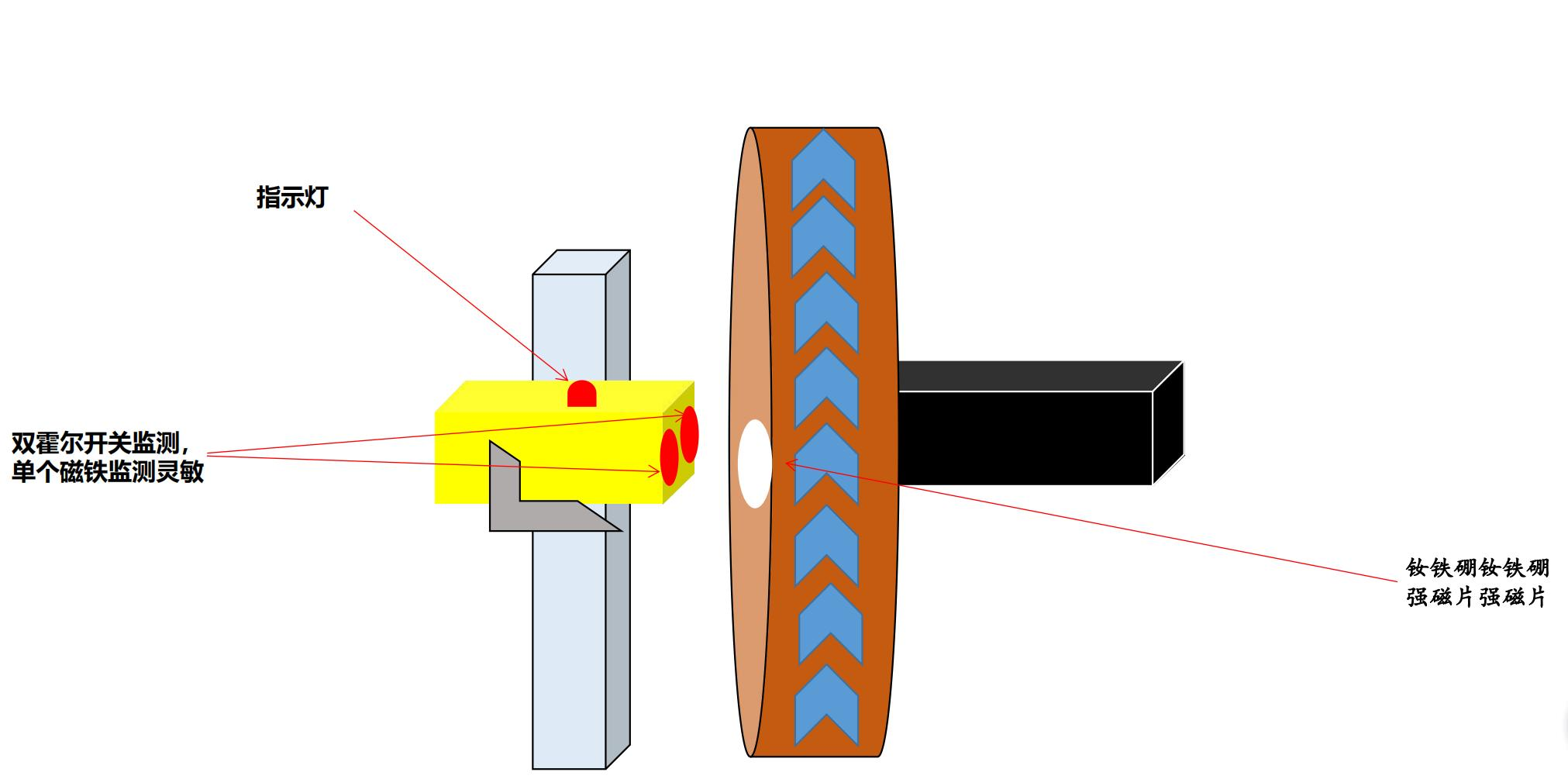

4.4.磁钢只有 S 极朝着传感器探头才能正常运转，另一面朝着传感器探 头无法工作（工作与否请参照传感器指示灯闪烁情况，磁钢 S 极朝着传 感器探头时指示灯有变化；磁钢另一面朝着传感器探头时指示灯没有变化）。注意：磁铁的运动轨迹沿着探头上画出的线。
