一、产品概述

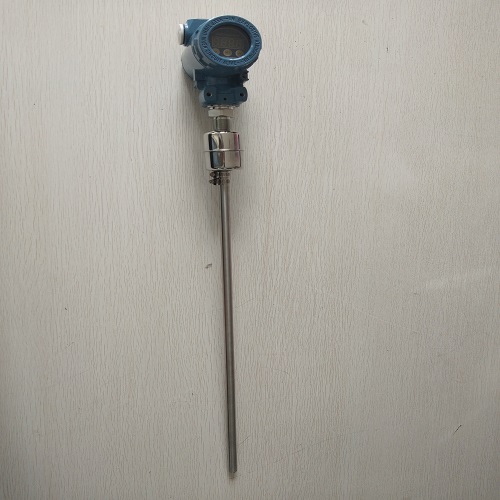

XM-663干簧式液位温度计是一种结构简单、使用方便、安全可靠的液位温度集模拟信号输出和浮球液位开关一体的产品。它既可以测量液位高度，也可以测量液体温度。同时输出液位干簧管开关信号，比一般机械开关速度快、工作寿命长；与电子开关相比，它有抗负载冲击能力强的特点,一只产品可以实现多点控制。该产品在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、染料工业、油压机械、化学制药等需要对液位进行控制的行业。

二、产品特点

1. 智能浮球液位计采用四位数码管显示 ，单排显示

2. 该产品使用24位Σ-△模拟前端

3. 保证测量的高精度

4. 完善的防浪涌、防雷击以及防反接设计

5. 增强的软件安全设计，包括低压监控复位、多任务调度优化等功能

6. 全部采用工业级元器件，保持较长的使用寿命和稳定性

三、工作原理:

XM-663型干簧式液位温度计由JAG-5型大功率干式舌簧管（以下简称干簧管）作为主要控制元件，装于不锈钢管中（GSK装于尼龙管中），浮球套于导管外 ，球内装有环形恒磁磁钢；内置有pt100温度铂电阻和信号放大器，输出信号4-20mA模拟信号。导管上部设有密封接线盒，内设接线端子。

干簧式液位温度计适用于开关导管垂直安装于水塔、水箱、 水池等开口容器内，浮球随液位变化上、下升降，当液位降至被控制的低液位（或升至被控制的高液位）时，干簧管受到磁钢磁场的作用，克服簧片复原力矩，簧片动作（常开接点闭合，常闭接点断开 ），发出低液位或高液位信号，并且作用于液位自动控制装置或液位报警装置，本产品具有结构简单，安装维修方便，动作准确可靠，不受液位波动影响等优点。

四、技术参数
