产品概述
VLS10型增量式旋转编码器是ACCU-CODER系列中的一款高性能、高性价比的工业级旋转编码器。该产品采用光学技术，具备IP64防护等级，外形小巧，适用于多种工业自动化和精密控制场景。其最高分辨率为10000 CPR，支持多种输出方式，包括NPN集电极开路、推拉输出和差动线驱动输出，满足不同系统接口需求。
核心特点/优势
- 高性能价格比，适用于商业和轻工业应用
- 整流信号可达12极，适用于无刷伺服电机控制
- IP64防护等级，适应恶劣工业环境
- 外形紧凑，高度小于1英寸，外径仅1.5英寸
- 支持多种输入电压范围，适应不同温度条件
- 高频率响应（标准200KHz，可选300KHz）
- 具备良好的抗干扰性能，符合多项国际电磁兼容标准
- 精度高，相邻周期间相差在0.01°以内
应用领域
- 无刷伺服电机整流
- 机器人技术
- 医疗诊断器械
- 专业包装机械
- 数字绘图仪
- 打印机
- 印刷机
选型指南/使用建议
VLS10型编码器提供多种脉冲数和电缆长度选项，用户可根据具体应用需求进行选型。电缆长度可选英制（如F06表示6英尺）或公制（如M06表示6米）。整流信号不适用于V1型号，5线电缆不适用于HV、OD、LO输出类型。输入电压高于16VDC时，操作温度应低于85℃。建议在安装和使用过程中注意负载限制和环境温度要求，以确保设备长期稳定运行。

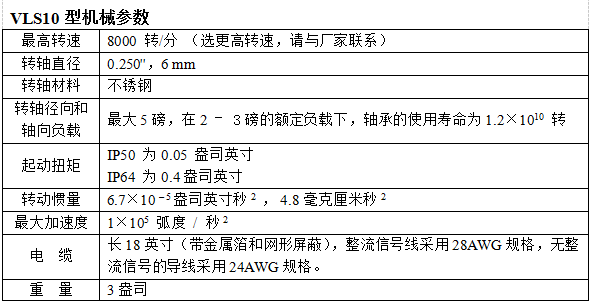

技术参数
| 规格项 | 参数值 |
|---|---|
| 整流信号 | 可达12极 |
| 编码器技术 | 光学 |
| 频率响应 | 标准200KHz，另有300KHz 可选 |
| 正交相位 | 90° ± 22.5° |
| 输入电流 | 最大无负载电流为100mA |
| 转轴直径 | 0.250"，6 mm |
| 最小沿间距 | 67.5° |
| 精度 | 两相邻周期间相差在0.01°（0.6弧度分）之内（机械角度） |
| 输出电路 | NPN集电极开路输出每通道最大驱动电流20mA，推拉输出每通道最大驱动电流20mA，差动线驱动输出在5VDC时，符合RS422标准 |
| 基准脉冲 | 每转一周输出一个脉冲 |
| 输入电压 | 5 或12VDC±10%，5-28VDC（适用于操作温度不高于85℃），5-24VDC（适用于操作温度85℃-100℃） |
| 对称性 | 180° ± 18° |
| 密封等级 | IP64 |
| 重量 | 3盎司 |
| 整流精度 | 1°（机械角度） |
| 每转脉冲数 | 0001−0189*，0198，0200，0250，0256，0300，0315，0360，0400, 0500，0512，0580，0600，0800，1000，1024，1200，1250，1500*，1800, 2000，2048，2500，2540，3000*，3600*，4096*，5000*，6000*，7200*, 8192*，10000* |
| 转轴材料 | 不锈钢 |
| 输出波形 | 增量式，正交输出 |
| 外形尺寸 | 高度不到1英寸（25.4 mm），外径1.5英寸（38 mm） |
| 电缆长度 | 18英寸（带金属箔和网形屏蔽） |
| 抗干扰性 | 符合BS EN61000-6-2；BS EN50081-2；BS EN61000-4-2；BS EN61000-4-3；BS EN61000-4-6；BS EN500811标准 |
| 最高转速 | 8000转/分 |
温馨提示
若上述内容存在差异，请以产品手册为准。
