Optris CSLT 紧凑型单体工业红外测温仪

‌Optris（欧普士）是德国专业从事非接触式红外测温技术研发与应用的高科技企业‌，成立于2004年，产品覆盖-50℃至3500℃的测温需求，广泛应用于工业、科研等领域。‌‌

‌企业定位‌：全球非接触测温领域技术领导者，隶属于传感器巨头Micro-Epsilon集团。‌‌

‌核心技术‌：拥有20年红外测温工程经验，产品设计兼顾高精度与性价比。‌‌

‌分支机构‌：在中国深圳设立合资公司，负责亚太区研发、生产及销售。‌‌

‌产品体系‌

‌核心产品类别‌。

便携式红外测温仪（如Optris MiniSight）。

在线式测温系统。

黑体标准源与校准设备。

红外热像仪及扫描热像仪。‌‌

Optris CSLT 紧凑型单体工业红外测温仪

CSmicro LTH 红外测温仪是工业环境中红外温度测量的最佳选择。其特殊的热电堆探测器能够在宽广的 8-14µm 光谱范围内实现精确的非接触温度测量，特别适用于高发射率目标，测温范围从 -50 到 1030°C。与其对应型号 CSmicro LT 相比，LTH 提供了更高的距离-测点尺寸比，达到 22:1，且在无需冷却的情况下其工作温度可延伸至 180°C。其坚固的小型设计确保了在恶劣条件下的耐用性，并优化了热冲击抗性，保证了测量的准确性和重复性。这使得它成为热成型、塑料加工和制造等各个领域控制回路输入的必不可少的热辐射传感器。
微型传感头尺寸为 24 x 12 毫米，M12x1 螺纹
温度测量范围：-50 至 1030°C
光谱范围：8 至 14 微米
高环境温度额定值可达 180°C
更高的距离-测点尺寸比，可达 22:1
独特的抗热冲击设计，确保最佳的重复性和准确性

型号 CSmicro LT15 H CSmicro LT22 H
探测器
探测器 热电堆
测量原理 单色
光谱范围 LT: 8 – 14 µm
响应时间 14 ms
曝光时间 14 ms
采样频率 70 Hz
可更换感应头 不适用
光学
距离光斑比 (D:S) LT15 H: 15:1 LT22 H: 22:1
光斑尺寸（SF 光学系统） 7 mm( 0.3 英寸）
最小光斑（CF 光学镜片/附加 CF 镜头） 可选：0.8 mm（最小光斑尺寸）*5），距离 10 mm 可选：0.8 mm（最小光斑尺寸）*5），距离 10 mm
对焦 固定的
瞄准
激光瞄准器 无
视频瞄准 无
测量
物体测量范围 -50°C … 1,030°C
精度 2) ± 1% 或 ± 1°C
重复性 2) ± 0.5 % 或 ± 0.5 °C
温度系数 3) ± 0.05 K/K 或 ± 0.05 % / K
热敏性（NETD） 50 mK
预热时间 10 分钟
发射率/透射率/反射率 0.100 – 1.100
斜率 不适用
接口
界面 可选项： 通过 optris CS 套件实现 USB 编程接口
支持的协议 可选项： USB 2.0
兼容软件 CompactConnect, IRmobile
模拟输入/输出
直接输出/输入 0-10V; 0-5V; 0-1 V; or 4-20 mA
輸出阻抗 N/A
电缆长度 0.5 + 0.5 m / 长达9 m
信号处理
配置 通过 optris CS 套件和 CompactConnect 或 IRmobile
操作 自动化独立运行
功能 平均值、峰值保持、谷值保持、带阈值和迟滞的高级峰值保持、触发式信号输出、触发式峰值保持功能（可通过软件调节）
常规
尺寸 Ø12mm (0.5 英寸) x 35 mm (1.4 英寸) , M12x1
外壳材料 不锈钢
重量 58 g
原产国 德国
环境与认证
工作温度范围 传感头： -20 °C … 180 °C电子设备： -20 °C … 80 °C*6) -20 °C … 80 °C*6) 传感头： -20 °C … 180 °C电子设备： -20 °C … 80 °C*6) -20 °C … 80 °C*6)
存储温度范围 -40 °C … 85°C
相对湿度 10 – 95%，非冷凝
防护等级 IP 67，NEMA 4（终端连接器除外）
电磁兼容性 2014/30/EU
冲击 IEC 60068-2-27（25 G 和 50 G）
振动 IEC 60068-2-6（正弦波形）IEC 60068-2-64（宽带噪声）
标准 CE, UKCA, RoHS
电源
电源 5-30 V DC
耗电量 <50mW
電流抽取 9 mA (mV version)
零件编号 OPTCSMXLT15HXXCBX OPTCSMXLT22HXXCBX
附加备注 1) 90% 能量
2) 环境温度 23 ± 5°C 时，物体温度 > 0°C ；
3) 环境温度 <18°C 和 >28°C 时，以较高者为准
4) 90% 值
5) 测量区域直径6) 电子 mA 版：-20 °C … 75 °C”

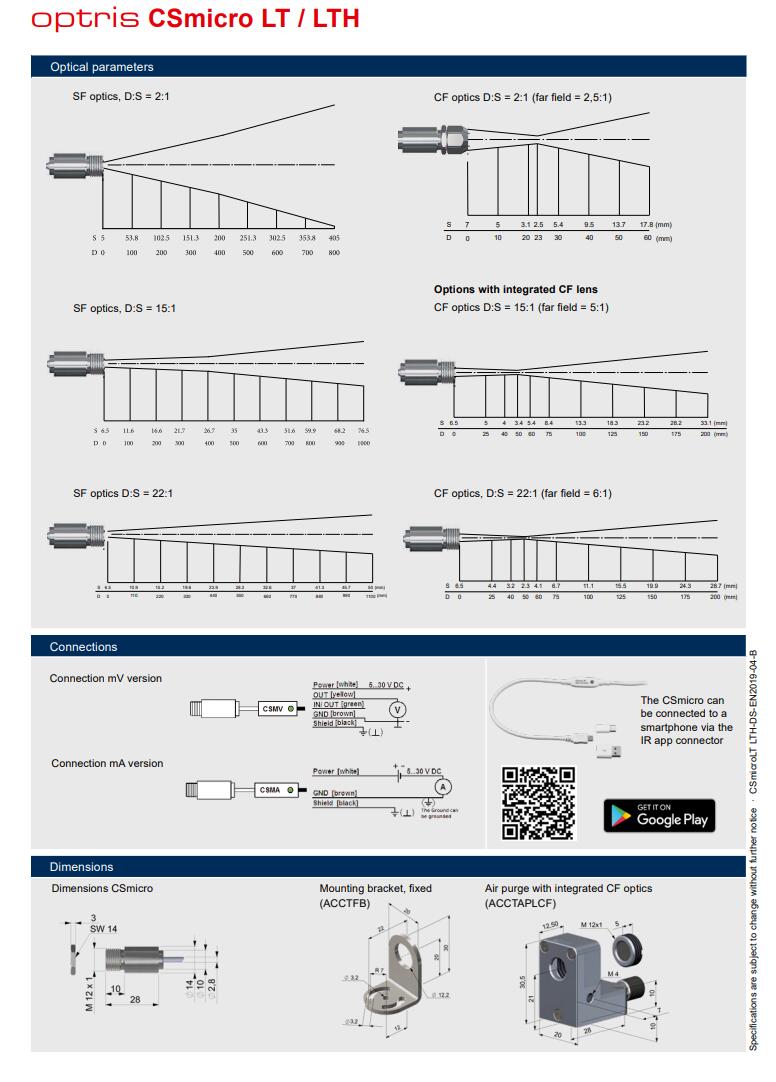

技术参数
