Optris CSmicro LT15 HS 紧凑型单体坚固工业红外测温仪

‌Optris（欧普士）是德国专业从事非接触式红外测温技术研发与应用的高科技企业‌，成立于2004年，产品覆盖-50℃至3500℃的测温需求，广泛应用于工业、科研等领域。‌‌

‌企业定位‌：全球非接触测温领域技术领导者，隶属于传感器巨头Micro-Epsilon集团。‌‌

‌核心技术‌：拥有20年红外测温工程经验，产品设计兼顾高精度与性价比。‌‌

‌分支机构‌：在中国深圳设立合资公司，负责亚太区研发、生产及销售。‌‌

‌产品体系‌

‌核心产品类别‌。

便携式红外测温仪（如Optris MiniSight）。

在线式测温系统。

黑体标准源与校准设备。

红外热像仪及扫描热像仪。‌‌

Optris CSmicro 2M 红外测温仪专为测量 250°C 至 1600°C 的温度而设计，在1.6微米的特定光谱范围内能够精确测量金属温度。紧凑的测温仪便于在狭小空间内安装，非常适合集成到机械设备中，用于测量如钢、钨和铁等高温金属。其距离-测点尺寸比高达75:1，确保了远距离的精确温度测量。最大传感头温度可达125°C。CSmicro 2M 系列提供多种版本，具有不同的光学配置、距离-测点尺寸比、最大传感头温度和输出类型，方便轻松集成到控制回路中。
微型传感头尺寸为24 x 12毫米，M12x1螺纹
温度测量范围：250 至 1600°C
光谱范围：1.6微米
响应时间：低至8毫秒
高环境温度额定值可达125°C
高距离-测点尺寸比可达75:1

型号 CSmicro 2ML CSmicro 2MH
探测器
探测器 砷化镓
测量原理 单色
光谱范围 HT: 1.6 µm
响应时间 8 ms ( mA 版本: 20ms) 8 ms ( mA 版本: 20ms)
曝光时间 8 ms ( mA 版本: 20ms) 8 ms ( mA 版本: 20ms)
采样频率 125 Hz
可更换感应头 不适用
光学
距离光斑比 (D:S) 2ML: 40:1 2MH: 75:1
光斑尺寸（SF 光学系统） 7 mm (0.3 英寸)
最小光斑（CF 光学镜片/附加 CF 镜头） 可选：2.7 毫米（最小光斑尺寸）*5），距离 110 毫米 可选：110 毫米距离上的 1.5 毫米（最小光斑尺寸）*5)
对焦 固定
瞄准
激光瞄准器 无
视频瞄准 无
测量
物体测量范围 2ML: 250 … 800 °C 2MH: 385 … 1600 °C
准确性 3) 4) ±（读数的 0.3 % +2 °C）
重复性 3) 4) ±（读数的 0.1 % +1 °C）
温度系数 5) ± 0.05 K/K 或 ± 0.05 % / K
热敏性（NETD） 40 mK 50 mK
预热时间 10 分钟
发射率/透射率/反射率 0.100 – 1.100
斜率 不适用
接口
界面 可选： 通过 Optris CS 套件提供 USB 编程接口
支持的协议 可选 USB 2.0
兼容软件 CompactConnect，IRmobile
模拟输入/输出
直接输出/输入 0-10V; 0-5V; 0-1 V; 或 4-20 mA
输出抗阻 无
电缆长度 0.5 + 0.5 m / 长达 9 m
信号处理
配置 通过 Optris CS 套件和 CompactConnect 或 IRmobile
操作 自动化独立运行
功能 平均值、峰值保持、谷值保持、带阈值和迟滞的高级峰值保持、触发式信号输出、触发式峰值保持功能（可通过软件调节）
常规
尺寸 传感头: Ø12mm (0.5 in) x 35 mm (1.4 in) , M12x1
电子装置: 122 mm x 70 mm x 27 mm
外壳材料 不锈钢
重量 40 g (1.4 oz) (传感头) /
420 g (14.8 oz) (电子装置)
对焦 固定
原产国 德国
环境与认证
工作温度范围 传感头： -20 °C … 125 °C
电子设备： -20 °C … 80 °C*6) -20 °C … 80 °C*6) 传感头： -20 °C … 120 °C
电子设备： -20 °C … 80 °C*6) -20 °C … 80 °C*6)
存储温度范围 -40 °C … 85°C
相对湿度 10 – 95 %, 非冷凝
保护等级 IP 67，NEMA 4（终端连接器除外）
电磁兼容性 2014/30/EU
冲击 IEC 60068-2-27 (25 G 和 50 G)
振动 IEC 60068-2-6（正弦波形）
IEC 60068-2-64（宽带噪声）
标准 CE, UKCA, RoHS
电源
电源 5-30 V 直流电压
耗电量 5-30 V 直流电压
电流抽取 9 mA (mV版本)
零件编号 OOPTCSMX2MLXXCBX OPTCSMX2MHXXCBX
附加备注  1) 90% 能量
2) 环境温度 23 ± 5°C 时，物体温度 > 0°C ；
3) 环境温度 <18°C 和 >28°C 时，以较高者为准
4) 90% 值
5) 测量区域直径
6) 电子 mA 版：-20 °C … 75 °C

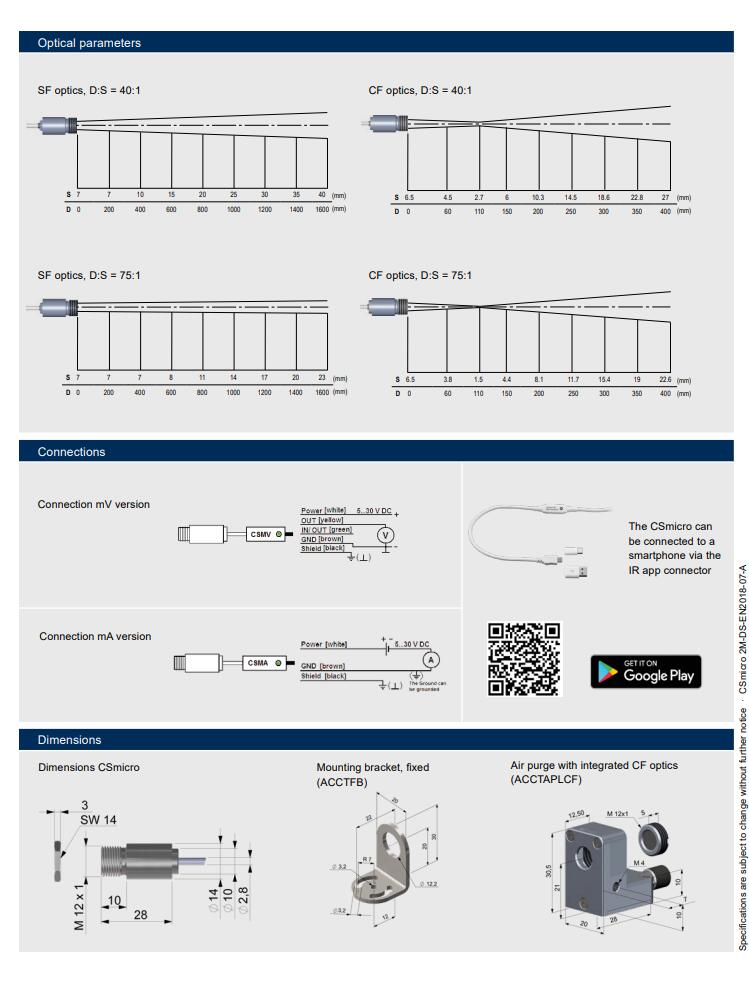

技术参数
