产品概述
立鑫瑞测控NPH-8-200AH压力传感器基于Amphenol Nova sensor NPH系列技术，采用固态硅敏感芯片封装于标准TO-8型电子外壳内。该传感器应用senstable温度补偿工艺技术，在0~70℃范围内提供优异的温度稳定性，专为非腐蚀性气体和干燥空气的绝压检测设计，具有高精度、高可靠性及良好的性价比，便于直接安装于印制线路板（PCB）。
核心特点/优势
- 固态结构，高可靠性与高灵敏度，适用于严苛工业环境
- 采用senstable温度补偿工艺，0~70℃范围内温度误差低至0.75%FSO（最大）

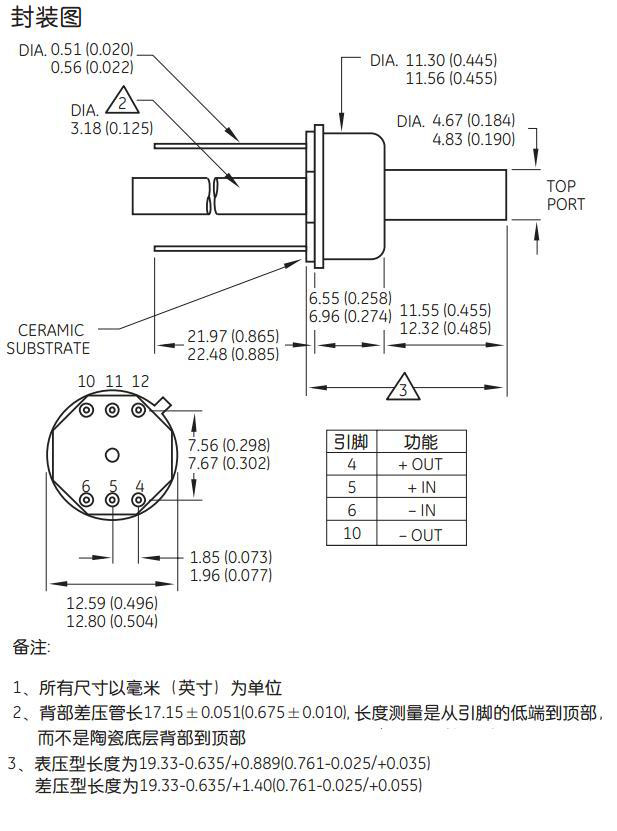

- 标准TO-8封装，支持PCB板安装，节省空间且便于集成
- 恒流1.5mA供电，低功耗设计，输入/输出阻抗稳定
- 高精度指标：线性度、重复性、迟滞均达0.1%FSO（典型值）
- 兼容非腐蚀性气体与干燥空气介质，防护性能优良
应用领域
- 气动控制系统
- 自动检测和过程控制系统
- 供暖、通风和空气调节（HVAC）
- 医疗设备（灌注泵、血压计、呼吸机）
- 航空仪表（高度计、气压表、机舱压力检测）
- 计算机外围设备
选型指南/使用建议

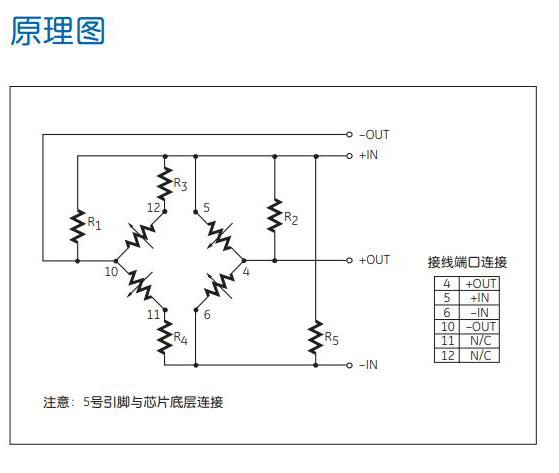

本型号为绝压型，量程0~200kPa，最大过载与爆裂压力均为800kPa，选型时请确保实际工作压力不超过额定量程的80%。工作温度范围为-40~125℃，但温度补偿范围为0~70℃；若在补偿范围外使用，精度将相应降低。供电需采用恒流源1.5mA（最大不超过2mA），严禁使用恒压供电以免损坏内部电桥。兼容介质仅限非腐蚀性气体和干燥空气，严禁用于液体、强腐蚀性气体或含湿量高的环境。安装时注意引脚定义（4:+OUT, 5:+IN, 6:-IN, 10:-OUT），5号引脚与芯片底层连接，PCB布局需预留散热与应力释放空间。改进型产品（防潮防尘）已升级序列号，选型时请注意核对最新型号标识。

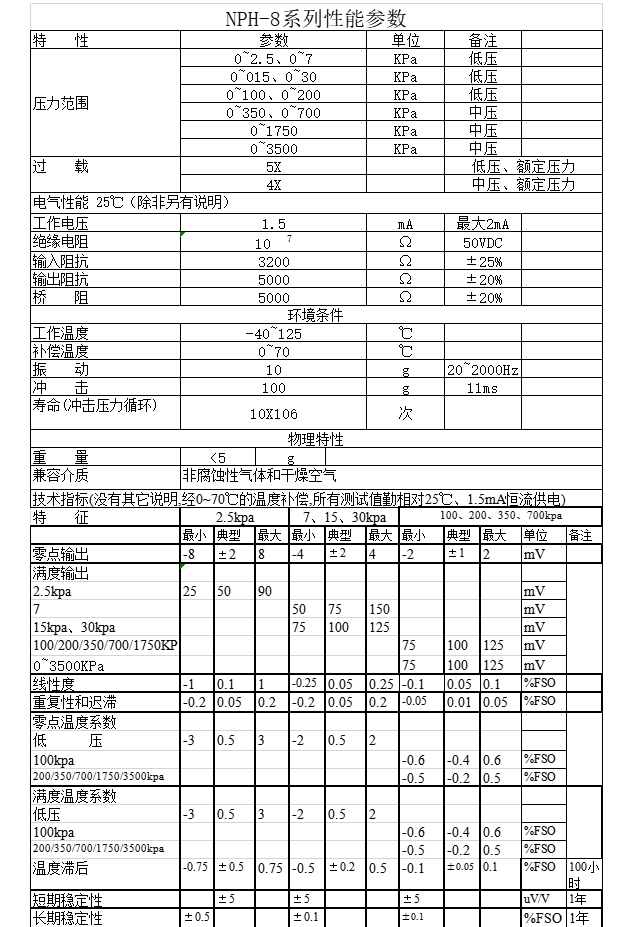

技术参数
| 规格项 | 参数值 |
|---|---|
| 振动 | 10 g |
| 供应电压 | 1.5 mA |
| Encapsulation | TO-8 |
| Medium | Non-corrosive gas and dry air |
| 精度 | 0.1% |
| Overpressure | 800 kPa |
| 重量 | <5 g |
| Temperature Compensation Range | 0 ~ 70℃ |
| 工作温度 | -40 ~ 125℃ |
| Shock | 100 g |
| Life | 10^6 cycles |
| 压力迟滞 | 0.1% |
| Pressure Type | Absolute |
| Range | 0 ~ 2.5 kPa; 0 ~ 7 kPa; 0 ~ 30 kPa; 0 ~ 100 kPa; 0 ~ 200 kPa; 0 ~ 700 kPa |
| Nonlinearity | 0.1% |
温馨提示
若上述内容存在差异，请以产品手册为准。
如需获取样品、技术支持或完整规格书，请点击联系销售。
