福臻超细微纳光纤拉锥机-UNF001
<uNF001>微纳光纤最细直径小于200nm
福臻超细微纳光纤拉锥系统<UNF001>是由杭州福臻智能有限公司与浙江大学光电科学与工程学院联合研制开发的一款主要针对于微纳光纤制作的科研仪器。该仪器以高精度、高稳定性直线导轨运动系统为平台通过纯氢气火焰对光纤进行加热熔融，然后利用平台将光纤拉伸至几百微米到几十纳米，采用了视觉跟踪系统和功率监测系统来控制光纤拉伸过程中的精度及稳定性。该系统是一种集成了光学、电子学、精密机械、计算机等多项技术及制作、检测、控制等功能于一体的高度自动化生产系统。除了提供常规光纤拉锥机的功能外，还可以根据客户的研究要求进行系统定制。
产品特点：
拉锥直径达纳米级

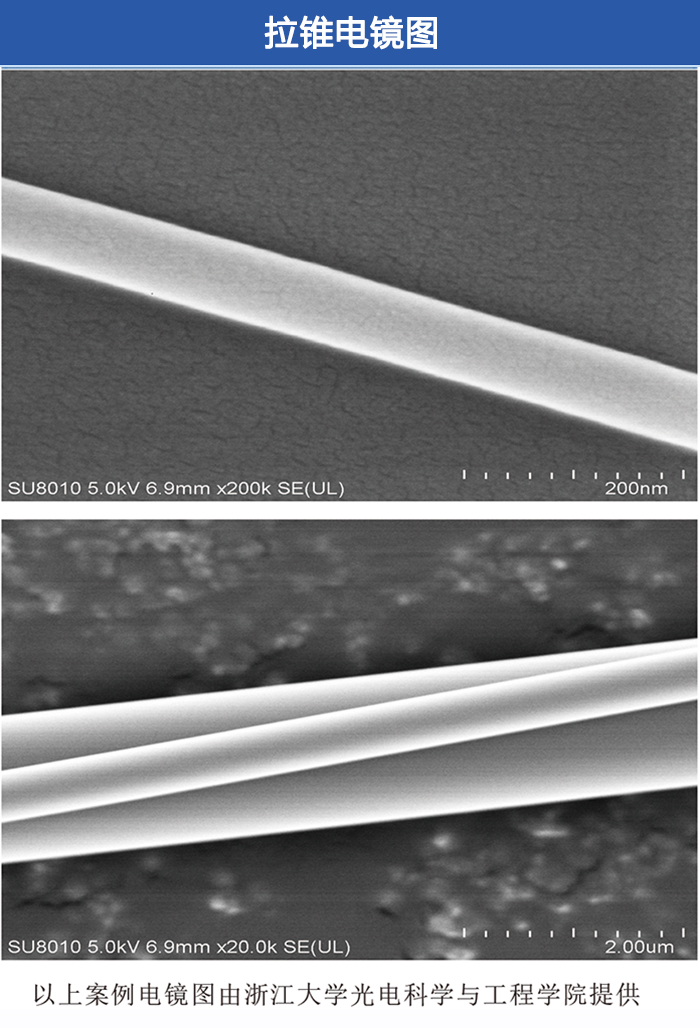

微纳光纤最细直径小于200nm,长度不低于2cm，可拉出超细微纳光纤和超长微纳光纤。
拉锥效果稳定
经过调试设置好参数后，拉锥过程稳定，效果可复现。
拉锥方式灵活
自动拉锥过程随时可人为干预修改参数，实现更优拉锥效果。
平移台精度高
每个平移台的自由移动范围>25cm(可定制):可以根据需要拉伸的长度和锥体形状的不同来设定平台扫描的幅度。
拉锥全过程监控
系统集成一套成像装置和功率监测装置，智能跟踪拉锥全过程。
基模透射率高
基模透射率>95%(微纳光纤直径为400nm-1um)
可视化触摸屏
设备配有7寸触摸屏，操作简便，方便实验参数设置与平台控制。
内置操作系统
内置操作系统，预设多套常用的拉锥参数供选择，配有智能化软件存储记忆功能，便于用户调用最优生产数据。
系统配置

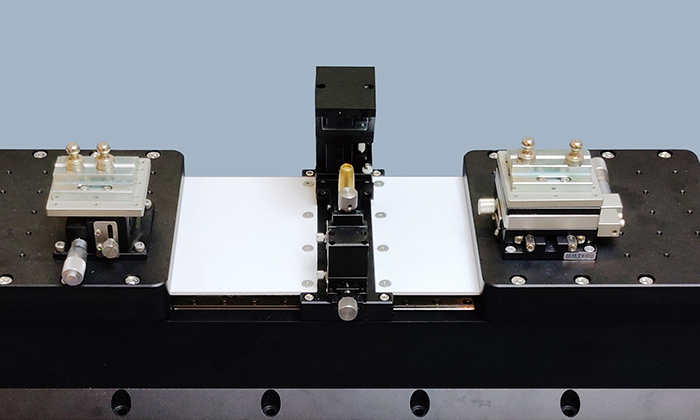

1. 微纳光纤拉伸平台
2. 氢气发生器
3. 7英寸操控面板
产品参数
| 单边拉伸速度 | 0.01-20 mm/s |
| 拉锥位移精度 | 2 μm |
| 火头扫描宽度 | 20 cm |
| 光纤夹具 | 可夹持125pm/250m/435m |
| 拉伸距离 | 300-400 mm |
| 火焰加热系统 | 氢焰/氢氧焰(可选) |
| 氢气/氧气流量范围 | 0-300 SCCM |
| 探测器类型 | 400-1700 nm |
| 监测光源波长 | 785 nm/1350nm/1550nm(可定制) |
| CCD像素 | 500万 |
| 外形尺寸(LxWxH) | 1000x250x250mm |
| 重量 | 30kg |
技术参数
| 规格项 | 参数值 |
|---|---|
| 单边拉伸速度 | 0.01-20 mm/s |
| 拉锥位移精度 | 2 μm |
