Optris PI 1M是一款短波红外热像仪，擅长对挑战性物体进行非接触热成像，能够准确测量热金属、钢材、陶瓷和半导体的表面温度。Optris PI 1M热成像仪特别适用于金属加工应用中的温度测量。在1微米的短波测量波长下，其发射率明显高于传统红外长波范围内的测量值。热像仪的快速传感器电子设备使其反应时间短至1毫秒，这在可视化热过程的同时实现了精确测量。该热像仪通过USB接口和模拟及数字过程接口，实现了与控制系统和制造过程的无缝集成。
高动态CMOS探测器，分辨率高达764 x 480像素
1微米光谱灵敏度
宽测量范围，从450°C到1800°C，无需子范围
高达1 kHz帧速率，适用于快速过程
模拟和数字输出，响应时间为1毫秒
具有线扫描功能

型号 PI1M 41°x25° PI1M 27°x17° PI1M 13°x8° PI1M 9°x6°
探测器
光学分辨率 全分辨率：764 x 480 像素
子帧模式：382 x 288 像素
快速子帧模式：72 x 56 像素 *1)
线扫描：764 x 8 像素 *1)
像素间距 15 µm
探测器 CMOS
光谱范围 0.85 – 1.1 μm
光学滤镜 带有 1064 nm 中心波长 (CWL) 的窄带滤波器
（不适用于 O9 和 O41 镜头）
帧率 全分辨率：32 Hz
子帧模式：80 Hz（可切换至 27 Hz）
快速子帧模式：1 kHz *1)
线扫描：1 kHz *1)
光学
视场角 41°x25° 27°x17° 13°x8° 9°x6°
焦距 [毫米] 16 25 50 75
F值 2 1.8 2.8 2.8
光学分辨率 255:1 400:1 833:1 1280:1
到目标的最小距离 300 mm 300 mm 500 mm 1000 mm
可更换光学器件 可以
测量
物体测量范围 子帧模式：450°C 至 1800°C
全分辨率：500°C 至 1800°C
快速子帧模式和线扫描：600°C 至 1800°C
精度 对于物体温度低于1400 °C：
27/32/80 Hz模式下读数误差为±1% / 1 kHz模式下读数误差为±1.5%
对于物体温度低于1600 °C：
27/32/80 Hz模式下读数误差为±2% / 1 kHz模式下读数误差为±2.5% *2)
热灵敏度 (NETD) < 2 K (小于900 °C时)
< 4 K (小于1400 °C时)*3)
最小可检测点大小 IFOV: 1像素 0.1mm 0.1mm 0.2mm 0.2mm
最小可测量点大小 MFOV 0.4mm 0.4mm 0.8mm 0.8mm
MFOV测量视场 4×4 像素
预热时间 10 分钟
发射率/透过率/反射率 可调：0.100…1.100
接口
接口 USB
可选：USB GigE（PoE）接口
支持的协议 USB 2.0
兼容软件 PIXConnect, ConnectSDK, EasyAPI, ExpertAPI
模拟输入/输出
直接输出/输入 1x 模拟输出 (0/4-20 mA)
1x 输入（模拟或数字）；光隔离
可选工业过程接口 (PIF) 2个0-10 V输入，数字输入（最大24 V），
3个0/4-20 mA输出，3个继电器（0-30 V/400 mA），
故障安全继电器
电缆长度 USB: 1 米 (3.3 英尺) (标准), 3 米 (9.8 英尺), 5 米 (16.4 英尺),
10 米 (32.8 英尺), 20 米 (65.6 英尺)
图像处理
配置 通过 PIXConnect
操作 计算机支持
功能 测量高温金属表面和熔融金属，可测量感兴趣区域，具有线扫描、事件捕获、合并、报警、比较功能、
温度-时间图、温度分布、记录与播放、触发等功能。
常规

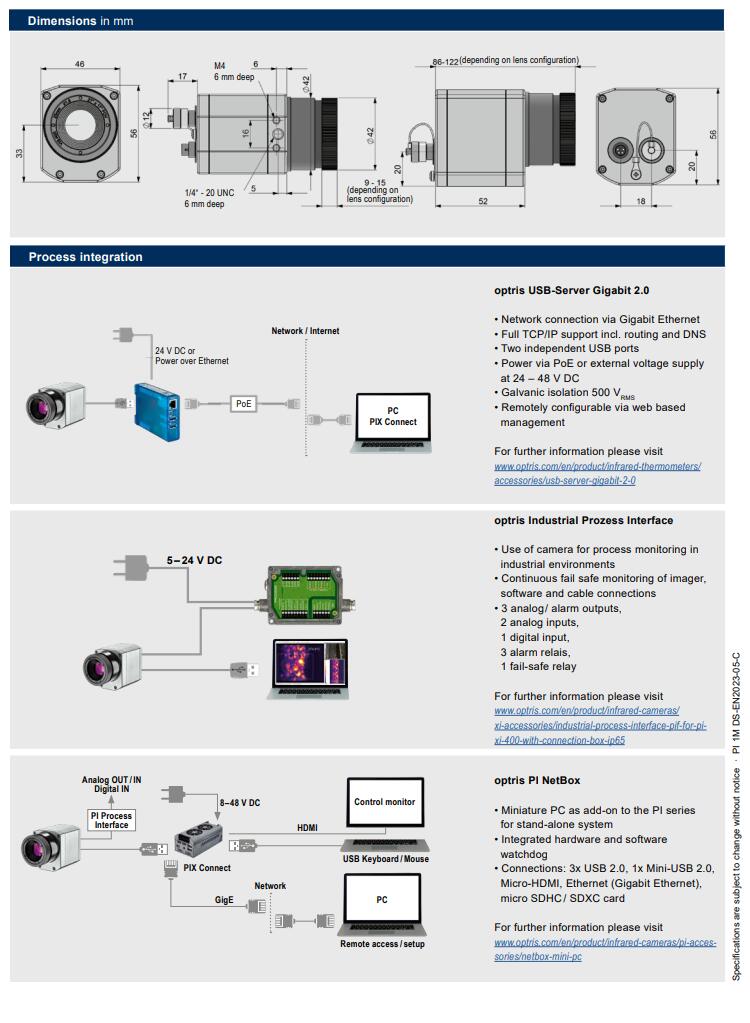

尺寸 46 x 56 x 88 – 129 mm（取决于镜头和焦点位置）
外壳材料 铝制外壳
重量 245 – 311 g, (取决于镜头)
三脚架 1/4-20 UNC
对焦 手动
原产国 德国
环境与认证
工作温度范围 5…50°C
存储温度范围 -40…70 °C
相对湿度 20 – 80 %，无凝结
防护等级 IP67，NEMA-4
电磁兼容性 (EMC) 2014/30/EU
抗冲击性 IEC 60068-2-27 (25 G and 50 G)
抗振动性 IEC 60068-2-6（正弦波）
IEC 60068-2-64（宽带噪声）
标准 CE, UKCA, RoHS
电源
电源 USB
功耗 最大 2.5 W
零件编号 OPTPI1MO41T180 OPTPI1MO27T180 OPTPI1MO13T180 OPTPI1MO9T180
附加备注 1) 子帧可以放置在完整视场 (FOV) 的任意位置
2) 对于 1 kHz 模式：读数的 ±1.5%（<2000°C）/ 读数的 ±2.5%（>2000°C）
3) 不适用于 9° 和 41° 镜头
