产品概述
DS4-PID 数字式VOC气体传感器是德国EC Sense 一款智能化的数字式输出气体传感器，采用光电离技术检测原理测量环境中的VOC气体浓度。DS4-PID是一款工业级的智能VOC气体传感器，简单实用的结构设计，采用高性能微处理器，搭载高精度模数转换器，以及智能化的算法设计，可轻松使用到仪表中、集成到物联网与其它监测系统，应用于工业、商业、民用与医疗领域。
产品特点
数字化
数字信号输出浓度，出厂已标定，快速安装使用。
寿命长
具备长寿命，高性能，长期稳定性强，环境适应性强等和优异的抗毒性气体能力。
响应时间快
响应时间迅速及实时监测传感器故障。
宽量程
具有0-20000ppm不同量程矩阵产品。
稳定性高
产品内置温湿度传感器，结合德国EC Sense先进的补偿算法，在室内或室外的应用环境中都保证读数的准确性。
应用广
应用于环境监测、石油化工、工业卫生等应用领域。

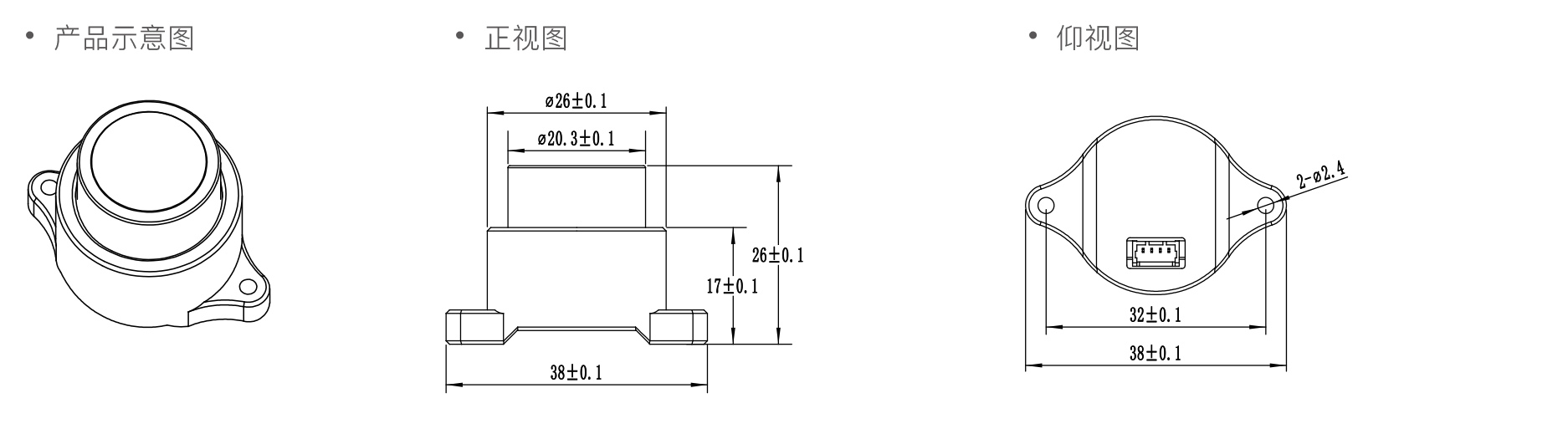

结构示意图
引出线定义示意图
技术参数
| 气体传感器性能参数 | |
| 检测原理 | 光电离技术 |
| 检测目标 | TVOC |
| 测量范围 | 见选型表 |
| 线性度 | 线性 |
| 响应时间(T90)* | ≤ 30s |
| 电性能参数 | |
| 通讯接口 | UART接口通信 |
| 供电电压 | 3.2V~5.2V |
| 电流 | 55mA (供电电压: 5V) |
| 输出信号 | 0.1V~3.0V |
| 通讯协议 | Modbus-RTU协议 |
| 补偿电压 | 100±50mV |
| 寿命参数 | |
| 理想寿命 | 1年 在空气中 |
| 存储时长 | 自出厂之日起12个月 |
| 质保期 | 自出厂之日起12个月 |
| 环境参数 | |
| 使用温度范围 | -20至+55℃ |
| 使用湿度范围 | 15-95%RH.非冷凝 |
| 工作压力范围 | 800～1200hPa |
| 推荐存储条件 | 0~30°C (0~30%RH) 环境温度下存储在出厂原包装中至 |
| 机械与包装参数 | |
| 壳体材料 | SUS304+ABS |
| 重量 | 典型值:13.8g (带壳19.67g) |
产品选型表
| 产品名称 | 订货号 | 检测范围 | 示值分辨率 |
| 数字式VOC气体传感器 | 04-DS4-PID-VOC-10-01 | 0-10ppm | 1ppb |
| 数字式VOC气体传感器 | 04-DS4-PID-VOC-20-01 | 0-20ppm | 2ppb |
| 数字式VOC气体传感器 | 04-DS4-PID-VOC-50-01 | 0-50ppm | 5ppb |
| 数字式VOC气体传感器 | 04-DS4-PID-VOC-100B-01 | 0-100ppm | 0.01ppm |
| 数字式VOC气体传感器 | 04-DS4-PID-VOC-100C-01 | 0-100ppm | 0.01ppm |
| 数字式VOC气体传感器 | 04-DS4-PID-VOC-200-01 | 0-200ppm | < 0.02ppm |
| 数字式VOC气体传感器 | 04-DS4-PID-VOC-500-01 | 0-500ppm | 0.05ppm |
| 数字式VOC气体传感器 | 04-DS4-PID-VOC-1000-01 | 0-1000ppm | 0.1ppm |
| 数字式VOC气体传感器 | 04-DS4-PID-VOC-2000-01 | 0-2000ppm | 0.2ppm |
| 数字式VOC气体传感器 | 04-DS4-PID-VOC-5000-01 | 0-5000ppm | 0.5ppm |
| 数字式VOC气体传感器 | 04-DS4-PID-VOC-10000-01 | 0-10000ppm | 1ppm |
| 数字式VOC气体传感器 | 04-DS4-PID-VOC-20000-01 | 0-20000ppm | 2ppm |
