产品概述
HT5037LM激光粉尘传感器采用光散射法原理，通过光路与电路的转换，测量检测范围内的粉尘浓度。该传感器支持UART和PWM通信方式，适用于单片机系统。其体积小、精度高、功耗低、测量范围宽、响应时间短，可广泛应用于空气净化器、空调、新风系统、汽车空气净化、检测仪及智能家居等领域。
核心特点/优势
- 采用激光米氏MIE球形散射原理测量，精度高
- 最小分辨粒径为0.3μm，检测范围0.3~10μm
- 支持PM2.5和PM10浓度检测，同时输出多粒径颗粒物浓度
- 实时响应并支持连续采集，响应时间短
- 具备全方位屏蔽结构和软件抗干扰算法，抗干扰性能强
- 平均工作无故障时间≥5年，可靠性高
- 设计轻薄，安装简便，无需风道设计
应用领域
- 灰尘检测仪
- 空调
- 空气质量监测设备
- 空气净化器
- 新风系统
- 智能家居
选型指南/使用建议
HT5037LM传感器需5V供电，通讯和控制管脚需3.3V高电平。建议在进风口前加装过滤网（10~20μm，厚度3~5mm），以避免积灰影响测量精度。安装时应确保进风口和出风口无遮挡，避免气流短路。传感器应远离热源和高频高压源，避免阳光直射。不建议拆解或清洗传感器，以免影响光学性能。
连接线长度不得超过2.5米，建议在供电端加装220μF电容以确保测试一致性。传感器应安装在高于地面20cm以上的位置，避免地面尘埃污染。户外使用时需设备提供防雨雪、防沙尘暴等保护。

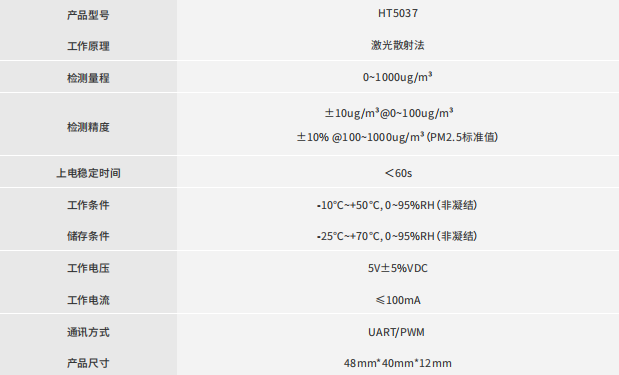

技术参数
| 规格项 | 参数值 |
|---|---|
| 工作温度 | -10°C~+50°C |
| 颗粒物质量浓度分辨率 | 1 ug/m3 |
| 最小分辨粒径 | 0.3μm |
| 储存湿度 | 0~95%RH(非凝结) |
| 工作湿度 | 0~95%RH(非凝结) |
| 工作原理 | 激光散射法 |
| 通讯方式 | UART/PWM |
| 产品尺寸 | 48mm*40mm*12mm |
| 工作电压 | 5V±5%VDC |
| 颗粒物测量范围 | 0.3~10μm |
| 储存温度 | -25°C~+70°C |
| 检测精度 | ±10ug/m3@0~100ug/m3±10% @100~1000ug/m3(PM2.5标准值) |
| 工作电流 | ≤100mA |
| 平均工作无故障时间 | ≥5年 |
| 检测量程 | 0~1000ug/m3 |
温馨提示
若上述内容存在差异，请以产品手册为准。
