产品概述

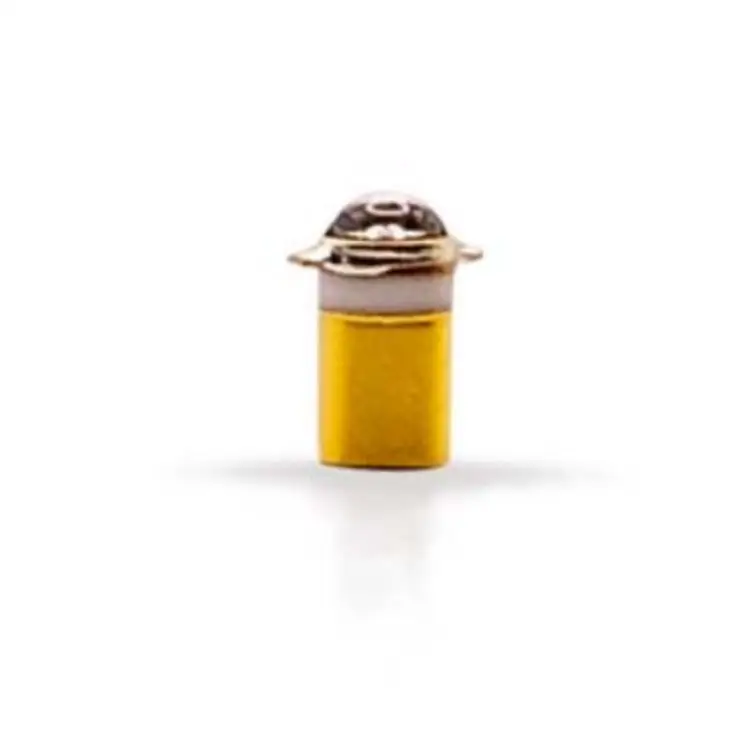

OP224TXV 是 TT Electronics/Optek 推出的高可靠性砷化铝镓（GaAlAs）红外发射二极管，波长为 890 nm。该器件采用微型气密封装（药丸型），可直接安装在印刷电路板（PCB）上。其光输出功率是传统砷化镓（GaAs）材料的两倍，适用于需要高精度和稳定性的工业自动化和安全系统。
核心特点/优势
- 高光输出功率：在相同正向电流下，GaAlAs 材料的光输出功率是 GaAs 的两倍。
- 气密封装：提供出色的防潮和防尘性能，适合恶劣环境。
- 宽温度范围：可在 -55°C 至 +125°C 的温度范围内稳定工作。
- 军事级筛选：符合 MIL-PRF-19500 或 MIL-STD-883 标准，确保长期可靠性。
- 与 OP600 系列光敏晶体管机械和光谱匹配，便于系统集成。
- 低正向电压降（0.80-1.80 V），支持高达 100 mA 的连续正向电流。
应用领域
- 非接触式反射式物体传感器
- 生产线自动化
- 机器安全
- 行程末端传感器
- 门传感器
选型指南/使用建议
OP224TXV 提供 1.50 mW/cm² 的最小输出功率，适用于需要高光输出和稳定性的工业应用。建议在 -55°C 至 +125°C 的温度范围内使用，确保器件在极端环境下的可靠性。封装形式为微型气密封装，便于直接安装在 PCB 上。使用时需注意最大反向电压为 2.0 V，连续正向电流不超过 100 mA。
技术参数
| 规格项 | 参数值 |
|---|---|
| 最大反向电压 | 2.0 V |
| 光谱带宽 | 80 nm |
| 封装类型 | 微型气密封装（药丸型） |
| 峰值波长 | 890 nm |
| 存储温度范围 | -65°C 至 +150°C |
| 总光束角 | 24° |
| 光谱漂移系数 | 0.18 nm/°C |
| 功率耗散 | 100 mW |
| 工作温度范围 | -55°C 至 +125°C |
| 型号 | OP224TXV |
| 材料 | 砷化铝镓（GaAlAs） |
| 正向电压范围 | 0.80-1.80 V |
| 最小输出功率 | 1.50 mW/cm² |
| 连续正向电流 | 100 mA |
温馨提示
若上述内容存在差异，请以产品手册为准。
