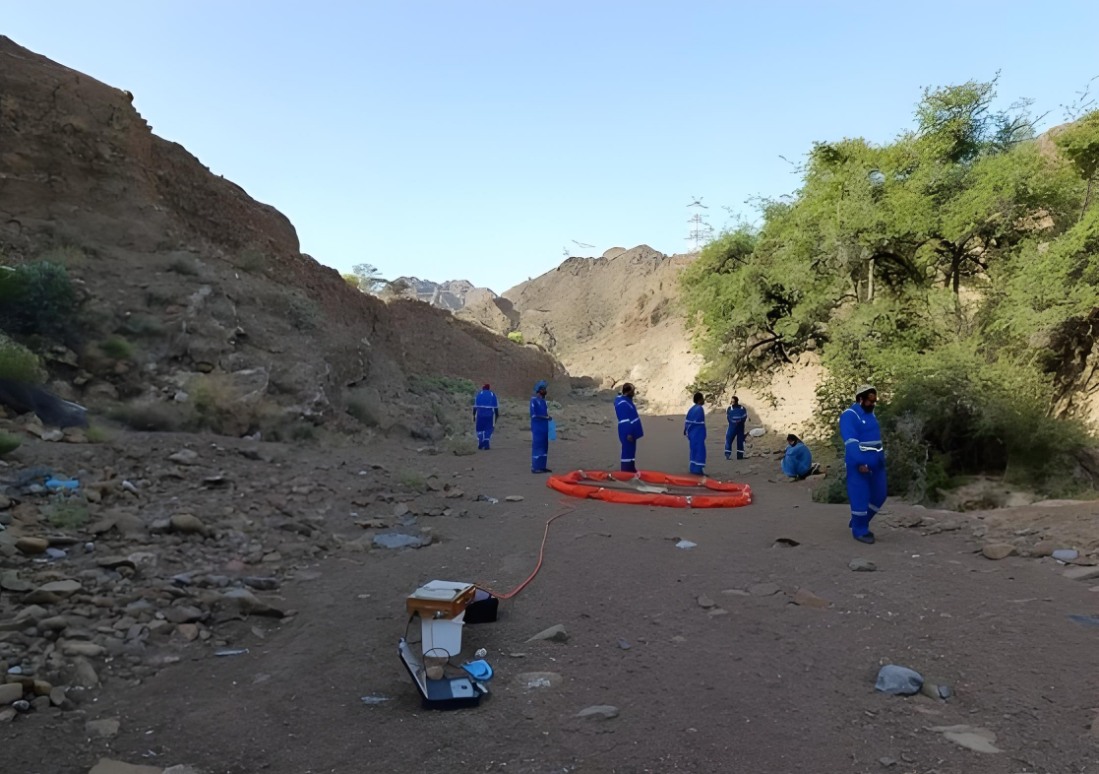

PKTEM系统采用恒压钳位高速线性关断技术、无损消互感技术实现了大深度，高分辨率、浅层无浅盲区、高效勘探。装置采用柔性线圈结构，线圈可折叠，也可在现场组装和拆卸，抗震性能好，方便运输，以适应各种地形条件。系统通过大发射磁矩进行压噪，抗干扰性强，使探测深度达到千米级。适用于城市、高压线等强干扰区域。可广泛应用于复杂地形、水上、平原、高原、丘陵地带、煤矿采空区、火烧区等地质调查与大面积矿产勘查。

工作原理：基于电磁感应定律，通过不接地回线向地下发射一次脉冲磁场。发射线圈中通以阶跃电流，电流突然变化会使周围一次磁场瞬间改变，在地下导电岩矿体中产生感应电流。断电后，感应电流因热损耗随时间衰减，产生二次感应涡流场。通过接收线圈测量二次场随时间变化规律，可得到不同深度的地电特征，从而推断地下地质结构和目标体分布。

产品特点

• 浅层无盲区:恒压钳位高速关断技术(减少检测盲区)。无损耗互感技术(提高浅分辨率)
• 高分辨率：通过小尺寸线圈和高采样率，垂直分辨率和横向分辨率极高
• 抗干扰性强：通过大的发射磁矩适用于城市、高压线等强干扰区域
• 稳定的线圈结构：无需现场调整，抗震性能好

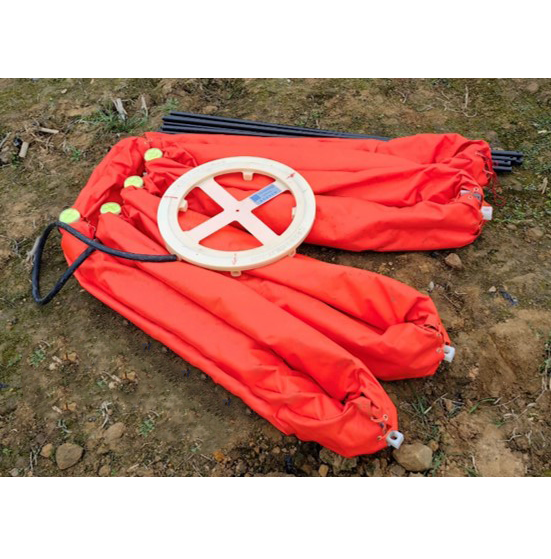

• 柔性线圈配置：可折叠线圈(FT320)，可在现场组装和拆卸，以适应各种地形条件，方便运输

性能指标

• A/D转换：24位
• 实时动态范围：150dB
• 数据采集模式：点测模式、拖曳式测量
• 采样率：1.25或2.5MHz
• 最大发射电流：100A~120A
• 发射基频：50~3.125Hz(可选)
• 发射波形：双极性组合波
• 关断时间：约200μs（FT320）
• 发射磁矩：13000~16000Am2
• 主机：发射接收一体主机
• 收发一体折叠线圈（FT320）
• 采集终端通信方式：USB3.0
• 最大探测深度1000米
• 工作温度：-30°C~60°C，最大相对湿度为95％
• 数据处理：阿尔法拟二维远程超算快速反演

应用领域：主要用于地质结构调查，尤其是在一些空间受限场景。如煤矿突水探测，可提前查明地下含水构造，预防突水事故；隧道超前预报，能探测隧道掌子面前方地质情况，提前发现潜在水害、断层等隐患，保障隧道施工安全。
