多抽头电流互感器，这种型号的电流互感器，一次绕组不变，在绕制二次绕组时，增加几个抽头，以获得多个不同变比。它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出，接在接线端子座上，每个抽头设置各自的接线端子，这样就形成了多个变比，此种电流互感器的优点是可以根据负荷电流变比，调换二次接线端子的接线来改变变比，而不需要更换电流互感器，给使用提供了方便。同时节省重新购置电流互感器的资金投入和更换电流互感器的时间投入。

   多抽头电流互感器也可以叫多变比电流互感器是指在一台电流互感器上，采用一次绕组各段的串联或并联连接，或/和采用二次绕组抽头的方法，获得多种电流比的电流互感器。当电流互感器有多个二次绕组，且各二次绕组的额定电流比不同时，也称复合变比电流互感器。测量级和保护级的电流比可以不相同。

   二次绕组抽头理论上可以在起未端之间的任意部位，一般常用是中间抽头。一般二次绕组抽头方式仅用在测量用电流互感器。

   保护级采用抽头获得的电流比会降低保护性能，因此，保护级一般不会采用二次抽头方式获得更小的电流比。

   电流互感器不用的抽头是否要短接？

这个问题是比较专业的电流互感器，不用的抽头是需要短接的电流互感器，是电力系统中一种常用的计量设备，它是将大的电流转换成标准的小的电流，在二次有多个抽头，如果不使用的抽头不进行短接，那么就会造成开路的危险，开路时会产生很高的电压，会危及人身和设备的安全。

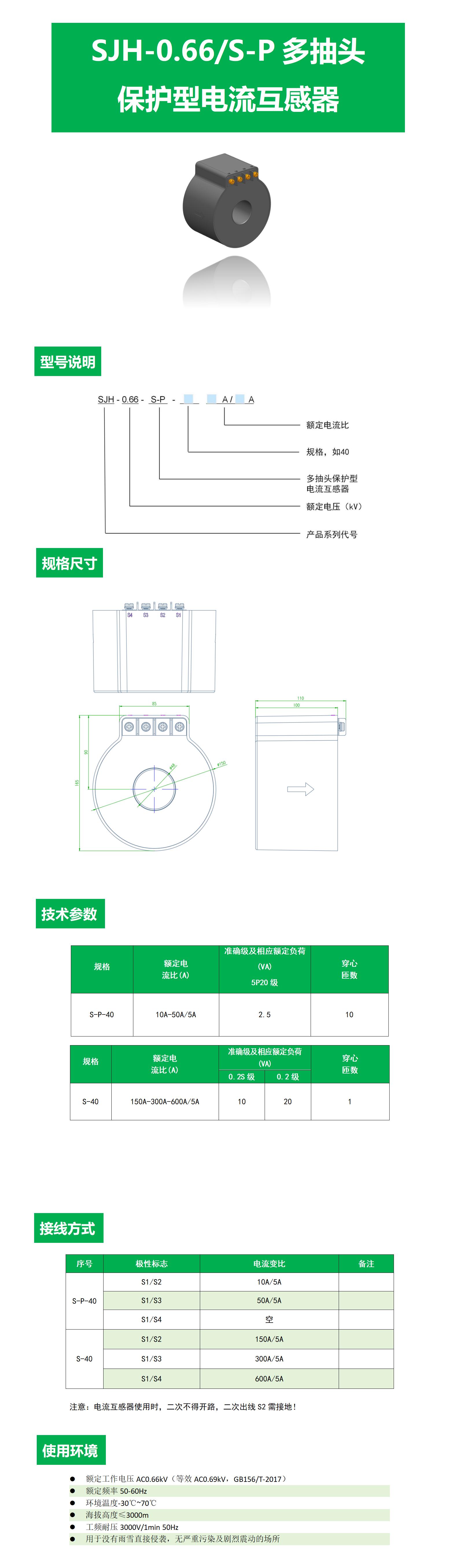

技术参数
