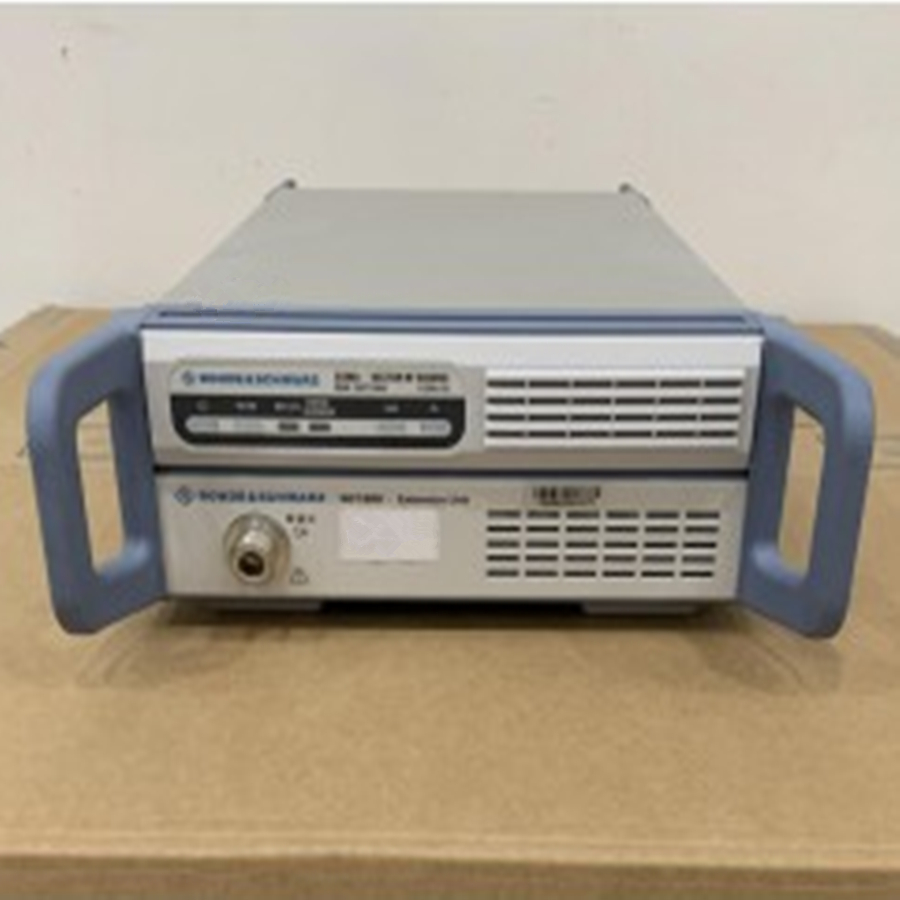

罗德与施瓦茨SGT100A射频信号源

频率范围：1 MHz 至 3 GHz

使用SGT-KB106 选项：1 MHz 至 6 GHz

使用PCIe/以太网远程控制设置时间 < 500 μs

R&S?SGT100A 的外部参考输入频率 10 MHz、13 MHz、100 MHz、1000MH

快的矢量信号发生器，具有典型的频率和电平切换时间。240 μs 优化生产吞吐量

小的独立矢量信号发生器，频率高达 6 GHz，带有集成基带发生器（1 HU ? 19"）

集成基带发生器，I/Q 调制带宽高达 240 MHz（在RF 中），支持所有高级数字标准，包括 IEEE 802.11ac

的EVM 和 ACLR 射频性能

使用R&S?WinIQSIM2? 仿真软件为 LTE 和LTE-Advanced 等数字标准轻松生成信号

具有两个以上接收天线的 MIMO 应用中 R&S?SMW200A 的理想增强

R&S?SGT100A 是一款带有集成基带发生器的射频矢量信号发生器。它已针对生产和自动化应用进行了优化。它设计为快速、紧凑、节省空间的解决方案，提供高速度以确保优化吞吐量并适合任何测试系统。

R&S?SGT100A 明确关注自动化环境。它的主要特点是高速和紧凑的设计。R&S?SGT100A 是具有集成基带发生器的 1 HU、? 19" 矢量信号发生器，频率高达 6 GHz。射频链已经过优化，可实现快的频率和电平切换时间。在基带中，多段波形模式有助于用户快速从一个测试信号切换到下一个。

尽管尺寸紧凑，R&S?SGT100A 具有出色的射频特性（例如信号质量和电平精度），可与大型仪器相媲美。大输出电平、电平可重复性和出色的 EVM 性能是生产环境中的关键特性。

由于其灵活的定制概念，可以通过密钥代码轻松添加和配置选项，让客户可以直接解锁附加功能并轻松响应各种生产需求。易于维护和三年校准周期有助于将总拥有成本降至低。

R&S?SGT100A 配备 LAN、USB 和 PCIe 接口，允许远程控制自动化应用中的测试设备。

在前面板上，LED 指示发生器的运行状态，按钮允许用户操作基本功能。R&S?WinIQSIM2?仿真软件可以轻松生成符合 LTE、IEEE 802.11a 或 NFC 等不同数字标准的测试信号，并将它们直接上传到 R&S?SGT100A。随附的 R&S?SGMA-GUI PC 软件可用于手动操作。

技术参数
