剩余电流互感器RCT的作用主要是检测剩余电流(漏电电流)，以判断电路是否存在漏电及火灾风险。它是一种特殊的变压器，通常与剩余电流式电气火灾监控探测器搭配使用，能够有效监测电气设备的安全性。

开口式适用于改造项目，节省人工，提高效率。

开口剩余电流互感器 Residual CT保护动作的整定电流可从毫安级到a，其灵敏度很高，因此剩余电流保护装置可以应用于TT、IT、TNSTNC-S接地系统，能检测电气线路中漏电电流的微小变化。它可以提取被监测线路的剩余电流信号，连续检测接地系统的漏电电流，通过一定的保护和测量比例将较大值的一次电流变换成较小值的二次电流，同时实现三相系统的电量监测。当电气线路中出现漏电电流时，会驱动跳闸装置，切换供电网络，达到接地故障保护的目的。

在安装过程中，三相导线A、B、C与N线一起穿过剩余电流互感器。

剩余电流互感器工作应用原理

剩余电流互感器的工作原理基于电磁感应。当电路中存在剩余电流时，互感器中的一次线圈会产生变化的磁通量。这个变化的磁通量会在二次线圈中感应出电流，从而触发保护装置。

开口剩余电流互感器 Residual CT的分类: 易来斯特的SJH-0.66/L 剩余电流互感器RCT是AC型。

（1）按检测电流类型

交流型（AC型）：仅检测正弦波剩余电流（如家用漏电保护）。

脉动直流型（A型）：可检测含脉动直流分量的剩余电流（如变频器、整流设备漏电）。

全电流型（B型）：支持交流、直流及高频剩余电流检测（如光伏系统、电动汽车充电桩）。

（2）按安装方式

开口式：可拆卸，便于 retrofit 安装（如改造工程）。

闭口式：一体成型，精度更高（如配电柜内置）。

（3）按输出信号

电压输出型：直接输出感应电压，需外接处理电路。

电流输出型：输出标准信号（如0-20mA），便于远程监控。

典型应用场景

家用漏电保护：配电箱中的漏电断路器（如30mA保护人身安全）。

工业配电系统：监测电机、变频器的绝缘故障（100mA~1A阈值）。

光伏系统：检测直流侧漏电（需B型互感器）。

医疗设备：手术室IT系统（绝缘监测）。

数据中心：防止电气火灾（监测电缆老化漏电）。

剩余电流互感器通常与剩余电流电气火灾监控探测器结合使用，后者用于检测漏电电流(即剩余电流)。它是一种的变压器，由线圈和铁芯组成。该原理基于基尔霍夫电流定律：流入电路任何节点的复数电流的代数和等于0。线路和电气设备正常时，各相电流的矢量和等于0，剩余电流互感器的二次绕组无信号输出；当发生接地故障时，各相电流的矢量和不为0，故障电流在剩余电流互感器的环形铁芯中产生磁通量，二次绕组发出信号，电气火灾监控探测器收到信号时，发出报警。

开口式剩余电流互感器运行中应注意哪些问题？

开口式剩余电流互感器不仅在安装的时候需要注意一些问题，而且在运行的时候也应该注意，因为在运行的时候有时也会出现一些故障，所以要不定时的观察：

　　1、开口式剩余电流互感器在运行中二次侧不得开路，一旦二次侧开路，由于铁损过大，温过高而烧毁，或使副绕组电压升高而将绝缘击穿，发生高压触电的危险。所以在换接仪表时如调换电流表、有功表、无功表等应先将电流回路短接后再进行计量仪表调换。当表计调好后，先将其接入二次回路再拆除短接线并检查表计是否正常。

　　如果在拆除短接线时发现有火花，此时开口式剩余电流互感器已开路，应立即重新短接，查明计量仪表回路确无开路现象时，方可重新拆除短接线。在进行拆除开口式剩余电流互感器短接工作时，应站在绝缘皮垫上，另外要考虑停用开口式剩余电流互感器回路的保护装置，待工作完毕后，方可将保护装置投入运行。

　　2、如果开口式剩余电流互感器有嗡嗡声响，应检查内部铁心是否松动，可将铁心螺栓拧紧。

　　3、开口式剩余电流互感器二次侧的一端，外壳均要可靠接地。

　　4、当开口式剩余电流互感器二次侧线圈绝缘电阻低于10~20兆欧时，必须进行干燥处理，使绝缘恢复后，方可使用。

　　及时发现开口式剩余电流互感器出现的故障，维修很方便，如果等到已经损坏的时候在维修就很麻烦了，并且价格会非常昂贵，因此在运行时就应该注意。

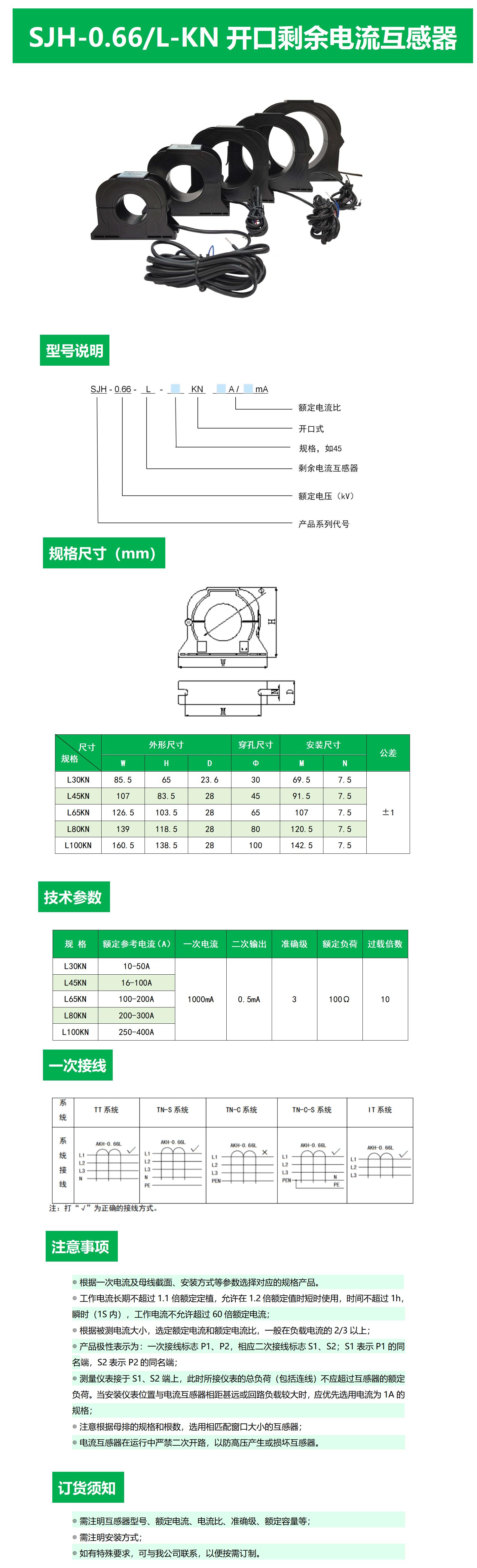

技术参数
