产品概述

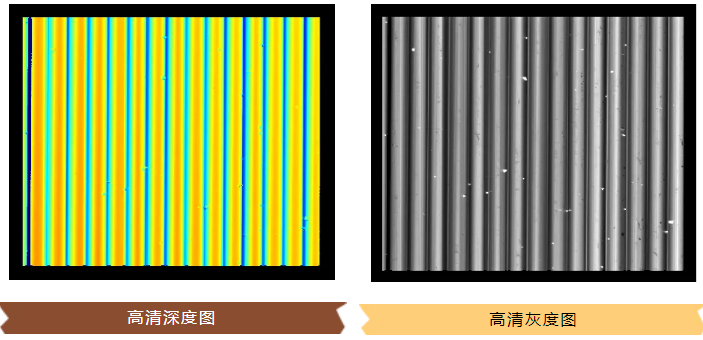

海伯森HPS-LCX系列直线位移传感器是一款基于3D线光谱共焦技术的高精度测量设备，适用于各种复杂表面和高反光材料的实时检测。该传感器具备超高扫描速度和高分辨率，能够一次扫描获取高清深度图和灰度图，广泛应用于工业自动化、精密制造和质量检测领域。
核心特点/优势
- 可检测几乎所有材质的物体，包括高反光面特性物体，实现精准测量
- 同轴式结构设计，无角度差异，检测实时性高，适用于各种几何形状和较大倾斜角表面的测量
- 具备最快35000线/秒的超高扫描速度，易于集成到定制检测系统中
- 一次扫描即可生成多种形式的外观图和详尽的原始数据
应用领域
- 工厂流水线的高精度扫描场景
- 适用于各种几何形状和倾斜角表面的测量
- 高反光面物体的检测与分析
选型指南/使用建议
根据测量对象的尺寸和精度需求选择合适的型号：HPS-LCX1000适用于小尺寸高精度测量，HPS-LCX2000适用于中等尺寸测量，HPS-LCX3000适用于大尺寸测量。工作环境温度应控制在+15~+35°C之间，电源为DC 24V，3.75A。连接方式为40G光纤，数字量输出为光耦输入输出。建议在无尘环境中使用以确保测量精度。

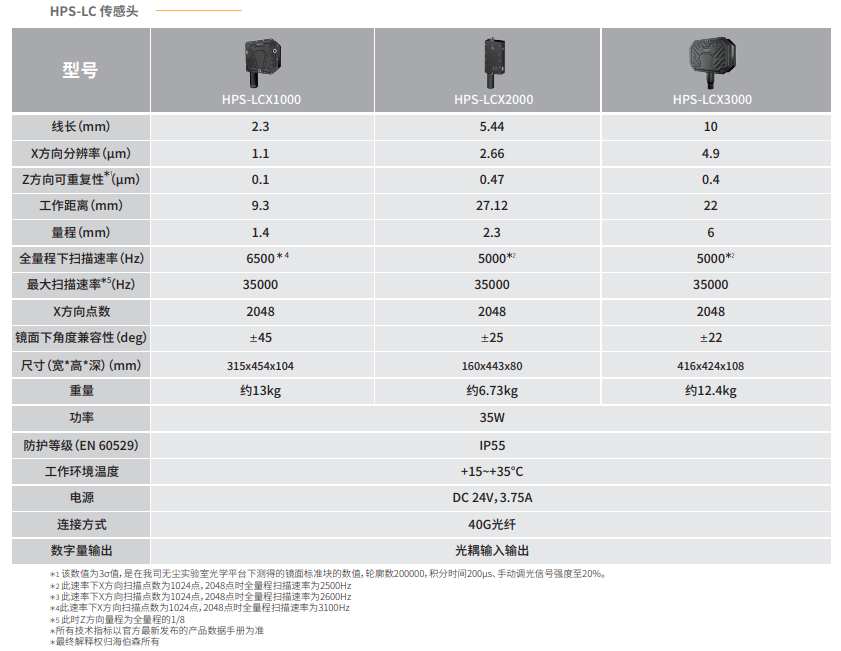

| 型号 | HPS-LCX1000 | HPS-LCX2000 | HPS-LCX3000 |
| 线长(mm) | 2.3 | 5.44 | 10 |
| X方向分辨率(μm) | 1.1 | 2.66 | 4.9 |
| Z方向可重复性*(μm) | 0.1 | 0.47 | 0.4 |
| 工作距离(mm) | 9.3 | 27.12 | 22 |
| 量程(mm) | 1.4 | 2.3 | 6 |
| 全量程下扫描速率(Hz) | 6500*4 | 5000*2 | 5000*2 |
| 最大扫描速率*(Hz) | 35000 | 35000 | 35000 |
| X方向点数 | 2048 | 2048 | 2048 |
| 镜面下角度兼容性(deg) | ±45 | ±25 | ±22 |
| 尺寸(宽*高*深)(mm) | 315x454x104 | 160x443x80 | 416x424x108 |
| 重量 | 约13kg | 约6.73kg | 约12.4kg |
| 功率 | 35W | ||
| 防护等级(EN 60529) | IP55 | ||
| 工作环境温度 | +15~+35°C | ||
| 电源 | DC 24V,3.75A | ||
| 连接方式 | 40G光纤 | ||
| 数字量输出 | 光耦输入输出 | ||
技术参数
| 规格项 | 参数值 |
|---|---|
| X方向分辨率(μm) | 1.1, 2.66, 4.9 |
| 镜面下角度兼容性(deg) | ±45, ±25, ±22 |
| 工作环境温度 | +15~+35°C |
| Z方向可重复性(μm) | 0.1, 0.47, 0.4 |
| 全量程下扫描速率(Hz) | 6500*4, 5000*2, 5000*2 |
| 型号 | HPS-LCX1000, HPS-LCX2000, HPS-LCX3000 |
| 防护等级(EN 60529) | IP55 |
| 数字量输出 | 光耦输入输出 |
| 最大扫描速率(Hz) | 35000, 35000, 35000 |
| 重量 | 约13kg, 约6.73kg, 约12.4kg |
| 量程(mm) | 1.4, 2.3, 6 |
| 功率 | 35W |
| 工作距离(mm) | 9.3, 27.12, 22 |
| X方向点数 | 2048, 2048, 2048 |
| 线长(mm) | 2.3, 5.44, 10 |
| 尺寸(宽*高*深)(mm) | 315x454x104, 160x443x80, 416x424x108 |
| 电源 | DC 24V,3.75A |
| 连接方式 | 40G光纤 |
温馨提示
若上述内容存在差异，请以产品手册为准。
