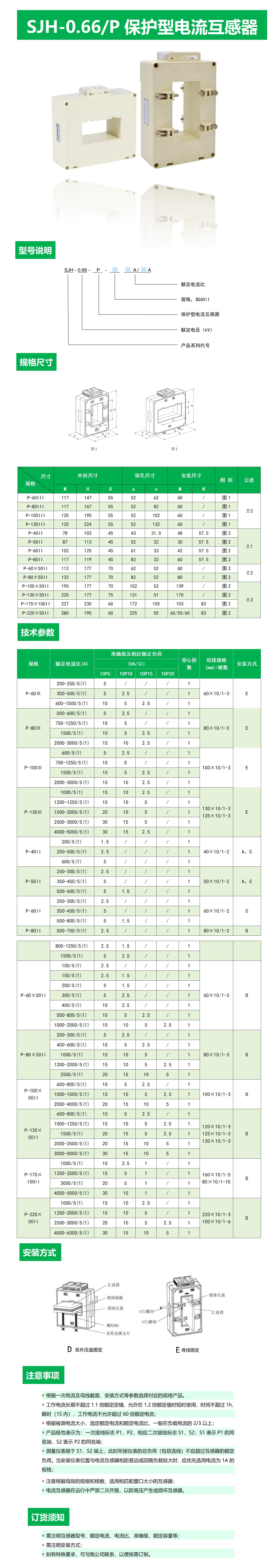

产品概述
SJH-0.66/P保护型电流互感器是一种用于电力系统中短路、过载等故障时，向继电保护装置提供信号以切断故障电路的电流传感器。该产品在额定负荷下能够满足准确级要求，适用于多种保护应用。
保护型电流互感器与测量型互感器工作原理相同，但其设计更注重在大电流下的稳定性和可靠性，通常采用两次抑制设计，以确保在系统故障时仍能提供准确的电流信号。
该产品支持多种精度等级，如10P5、10P10、10P15，适用于不同保护需求的电气系统。
核心特点/优势
- 具备高精度和高可靠性，适用于电力系统保护
- 采用两次抑制设计，增强系统故障时的稳定性
- 支持多种准确级和额定负荷配置，满足不同应用场景需求
- 适用于大电流环境，具备良好的反向恢复特性和绝缘性能
应用领域
- 电气系统中的继电保护
- 工业自动化控制系统
- 电力监控与计量
- 电力设备的故障检测与保护
选型指南/使用建议
根据一次电流及母线截面、安装方式等参数选择对应的规格产品。工作电流长期不应超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1小时，瞬时（1秒内）工作电流不允许超过60倍额定电流。
根据被测电流大小，选定额定电流和额定电流比，一般在负载电流的2/3以上。产品极性表示为：一次接线标志P1、P2，相应二次接线标志S1、S2；S1表示P1的同名端，S2表示P2的同名端。
测量仪表应接于S1、S2端上，此时所接仪表的总负荷（包括连线）不应超过互感器的额定负荷。当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优先选用电流为1A的规格。
注意根据母排的规格和根数，选用相匹配窗口大小的互感器。电流互感器在运行中严禁二次开路，以防高压产生或损坏互感器。
技术参数
| 规格 | 额定电流比(A) | 10P5 | 10P10 | 10P15 | 穿心匝 母排规格 (mm)/根数 | 安装方式 |
|---|---|---|---|---|---|---|
| P-60 I | 200-250/5(1) | / | / | / | 60X10/1-3 | E |
| 300-500/5(1) | 2.5 | |||||
| 5 | 2.5 | |||||
| 600-1500/5(1) | 10 | / | ||||
| P-80 I | 500-600/5(1) | 2.5 | 7 | 80×10/1-3 | E | |
| 750-125 | 55 | 2/5 | / | |||
| 2000-3000/5(1) | 10 | 2.5 | / | |||
| P-100I | 600/5(1) | 2.5 | 100×10/1-3 | E | ||
| 750-1256 | 55 | 25 | / | |||
| 10 | 2.5 | / |
技术参数
| 规格项 | 参数值 |
|---|---|
| 准确级 | 10P5, 10P10, 10P15 |
| 安装方式 | E, A、C, D |
| 电流类型 | 交流 |
| 穿心匝数/母排规格 (mm)/根数 | 60×10/1-3, 80×10/1-3, 100×10/1-3, 125×10/1-3, 40×10/1-2, 50×10/1-2, 60×10/1-2 |
| 额定电流比 | 200-5000/5(1) |
| 额定负荷 (VA) | 1, 2.5, 5, 10, 15 |
温馨提示
若上述内容存在差异，请以产品手册为准。
