框图

产品说明

RS6130是一款单芯片60GHz 1T3R FMCW AiP雷达传感器，内部集成2.4GHz无线连接,包括BLE5.3/802.15.4/Thread/Matter以及2.4G私有协议。RS6130专为具有超低功耗雷达感应功能而设计。它包含用于低功耗管理的四种主要电源模式：关机、待机、空闲和活动。创新的EFSENS™超低功耗技术使传感器通过纽扣电池供电能够保持活动时间长达数年以上。其配置和数据采集可通过UART/SPI/I2C数字接口与其他设备实现。

参数

FMCW毫米波雷达

 • 58-64 GHz覆盖范围，6GHz扫描带宽

 • 1个发射通道和3个接收通道，带有AiP封装天线，用于3D空间感知

 • 集成 RFPLL、DPLL、发射机、接收机、模数转换器和基带

 • 17.0dBm最大发射EIRP输出功率

 • 10dB典型接收机噪声系数

 • -95 dBc/Hz@1MHz典型相位噪声

 • 10/20MHz中频带宽

 • 高达400MHz/us扫频速率

 • HWA用于1D/2D FFT、静态杂波去除和CFAR操作

2.4GHz无线连接

 • 协议：支持BLE 5.3、BLE Mesh、IEEE 802.15.4、Thread 1.3、Matter 1.1和2.4GHz私有协议

 • 蓝牙PHY：1Mbps、2Mbps、长距离S2 (500Kbps)、S8 (125Kbps)

 • TX最大输出功率：10dBm@BLE模式

 • RX灵敏度：-95dBm @BLE 1Mbps

应用系统

 • 32位RISC-V CPU，具有FPU（高达128MHz）和 I/D 缓存，用于雷达后处理、无线和应用

 • 安全引擎：安全启动、Efuse密钥保护、SRAM 和 XIP 动态解密、TRNG、AES128/SHA/RSA/ECC

电源管理

 • 1.7V至5.5V单电源

 • 内置LDO网络，用于增强PSRR

优势

• 极低功耗：低至10μA+人体存在感知功耗和10μA+ 2.4G无线连接功耗
• 超强探测：1T3R天线阵列实现3D空间感知，具有更丰富的区域感知和区域划分能力；2.5cm超高距离分辨率，可以实现更精细、更准确的物体微动感知，比如手势、呼吸心跳等应用；30m的超远探测距离，实现更大空间覆盖
• 至简开发：毫米波雷达+多协议无线+PMU+SoC+AiP五合一超高集成度，结合完整的SDK产品开发包和算法工具链，打造一站式传感器开发解决方案，帮助客户大大缩减产品开发周期和成本。

应用场景

• 移动/微动/存在检测

• 呼吸心跳/健康监测

• 手势识别

• 门铃/摄像头

• 空调/冰箱

• 个人、平板电脑/电视

• 智能照明

• 可穿戴

• 智能马桶/便池

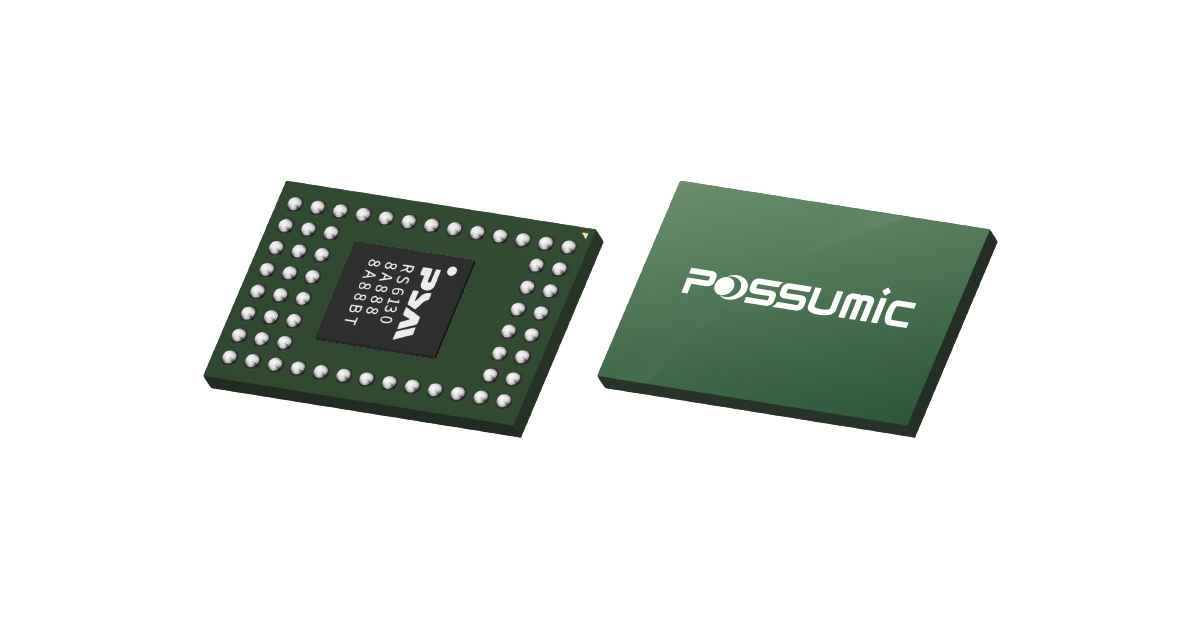

尺寸封装

• 8.8 x 5.8 x 0.68mm³

• FCCSP
