产品概述

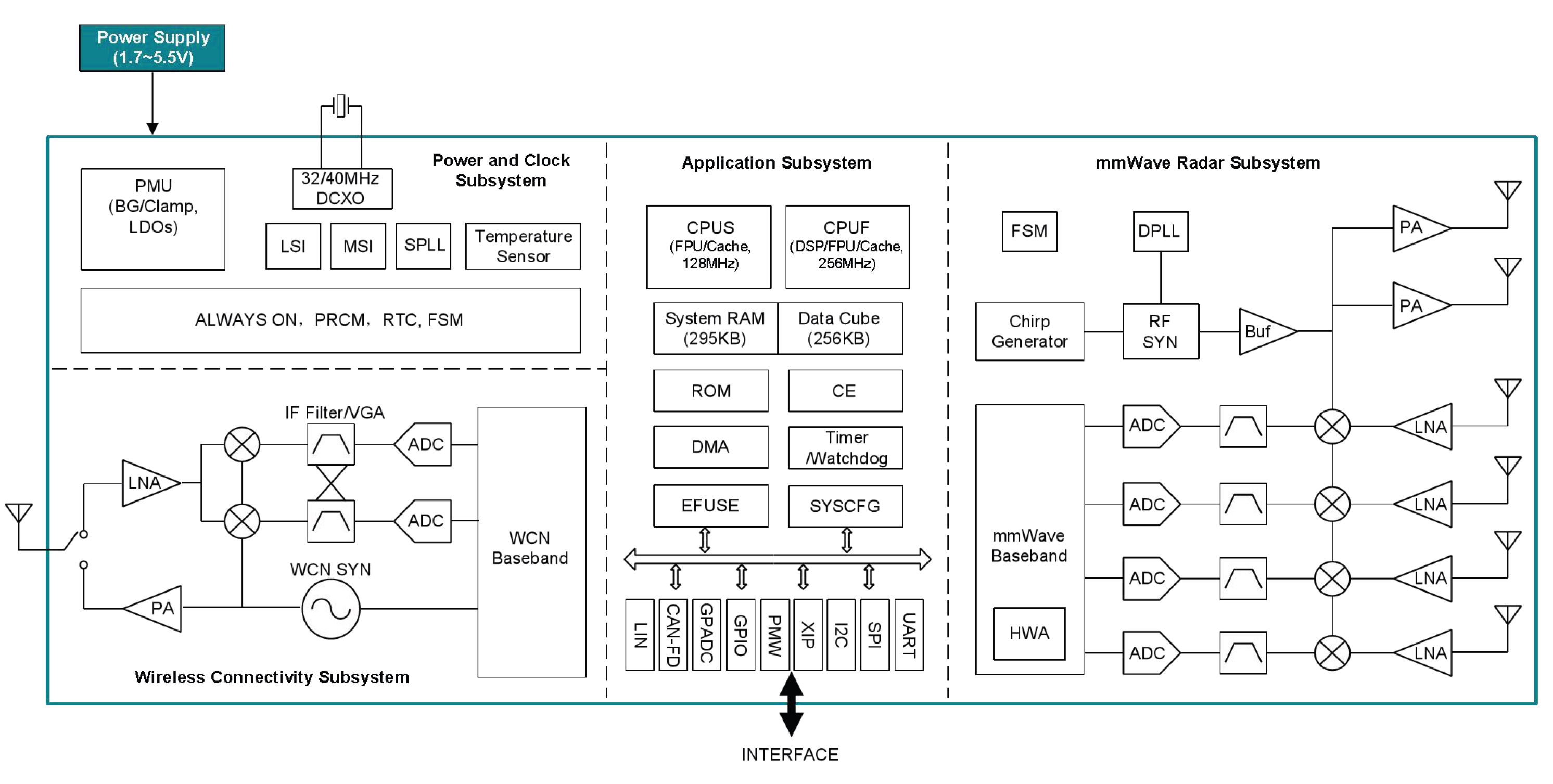

RS6240 是一款高性能单芯片60GHz 2T4R FMCW AiP MIMO 雷达传感器，内部集成2.4GHz 无线连接，包括BLE5.3/802.15.4/Thread/Matter 以及2.4G 私有协议。该产品专为消费和工业应用中的高性能、低功耗雷达传感系统设计，适用于多种复杂算法场景。其内置双核32位RISC-V CPU，支持雷达后处理、无线通信和应用处理，同时具备多种电源管理模式，实现低功耗运行。
核心特点/优势
- 集成60GHz FMCW雷达与2.4GHz多协议无线通信，实现多功能一体化
- 支持2T4R MIMO雷达架构，提供高精度距离、速度和角度检测
- 内置高性能双核RISC-V CPU，支持雷达后处理和复杂算法
- 支持多种电源模式（关机、待机、空闲、活动），实现低功耗管理
- 集成安全引擎，支持安全启动、动态解密、加密算法（AES128/SHA/RSA/ECC）
- 支持多种通信接口（UART/SPI/I2C/CAN-FD/LIN），便于系统集成
- 支持多种应用场景，包括存在检测、呼吸心跳监测、人员跟踪、工业检测等
应用领域
- 移动/微动/存在检测
- 呼吸心跳/睡眠监测
- 人员占位检测
- 人员跟踪/计数
- 姿态识别
- 工业检测
- 无人机/机器人避障
- 座舱活体检测
选型指南/使用建议

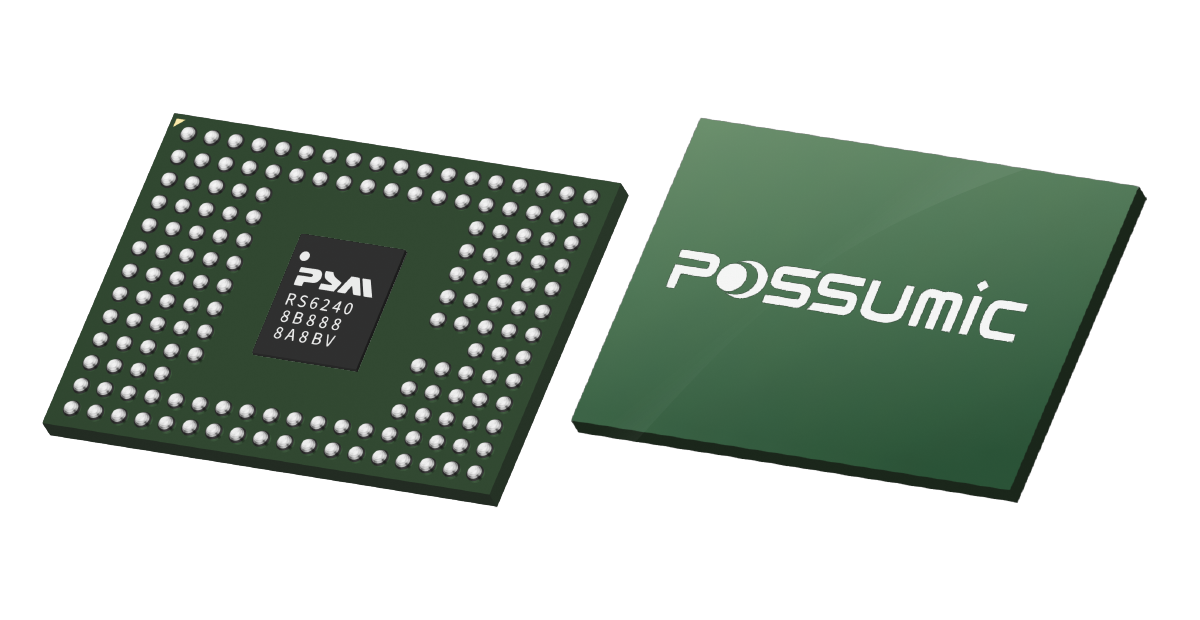

RS6240 适用于需要高精度雷达感知和无线通信的消费电子和工业设备。建议在1.7V至5.5V电源范围内使用，支持多种数字接口（UART/SPI/I2C/CAN-FD/LIN）进行系统集成。产品采用FCCSP封装，尺寸为8.8 x 5.8 x 0.68 mm³，适合紧凑型设备设计。在使用时需注意电源优化和信号完整性，以确保雷达和无线通信的稳定运行。
技术参数
| 规格项 | 参数值 |
|---|---|
| 片上SRAM | 551 KB |
| 相位噪声 | -95 dBc/Hz@1MHz |
| 发射通道数 | 2 |
| 工作频率范围 | 57-66 GHz |
| 接收机噪声系数 | 10 dB |
| 封装形式 | FCCSP |
| 支持外部存储扩展 | 最大16 MB PSRAM |
| 中频带宽 | 10/20 MHz |
| 2.4GHz最大发射功率 | 10 dBm |
| CPU架构 | 双核32位RISC-V |
| 扫描带宽 | 8 GHz |
| 支持的2.4GHz协议 | BLE 5.3, BLE Mesh, IEEE 802.15.4, Thread 1.3, Matter 1.1, 2.4G私有协议 |
| CPU频率 | 高达256 MHz |
| 最大发射输出功率(EIRP) | 17.0 dBm |
| 扫频速率 | 高达800 MHz/us |
| 电源电压范围 | 1.7V至5.5V |
| 蓝牙PHY速率 | 1Mbps, 2Mbps, S2 (500Kbps), S8 (125Kbps) |
| 2.4GHz接收灵敏度 | -95 dBm @BLE 1Mbps |
| 接收通道数 | 4 |
| 内置安全功能 | 安全启动, Efuse密钥保护, SRAM/XIP动态解密, TRNG, AES128/SHA/RSA/ECC |
| 封装尺寸 | 8.8 x 5.8 x 0.68 mm³ |
温馨提示
若上述内容存在差异，请以产品手册为准。
